Der in Bereich 3 der Abbildung angegebene linke Sektor regelt die Umwälz-Verstellpumpe in Abhängigkeit
vom Durchsatz. Diese Regulierung nicht verwenden, da es zu einer Betriebsstörung der Einheit kommen
würde.
Umwälzpumpe mit LED-Anzeige
Unter Bezugnahme auf die Abbildung ist zum Regulieren der Förderhöhe der Steuerknopf "1" im rechten Sektor (gekenn-
zeichnet mit dem Symbol "3") zu drehen, bis die LED-Anzeige "2" die gewünschte Förderhöhe angezeigt wird.
Die LED-Anzeige zeigt die eingestellte Förderhöhe der Umwälzpumpe in Metern an.
Die Regulierung kann zwischen dem Mindestwert und dem Höchstwert in Schritten zu 0,5 (bis zu einer Nennförderhöhe von
10 m) oder in Schritten zu 1 m (> 10 m Nennförderhöhe) variieren. Es sind Zwischenschritte möglich, deren Werte jedoch
nicht angezeigt werden.
Der linke Bereich des Steuerknopfes regelt die Umwälz-Verstellpumpe in Abhängigkeit vom Durchsatz,
während das mittlere Teil die Umwälzpumpe auf 3 verschiedene Geschwindigkeiten einstellt. Diese Regulie-
rungen nicht verwenden, da es zu einer Betriebsstörung der Einheit kommen würde.
54
Übersetzung der Originalanleitungen

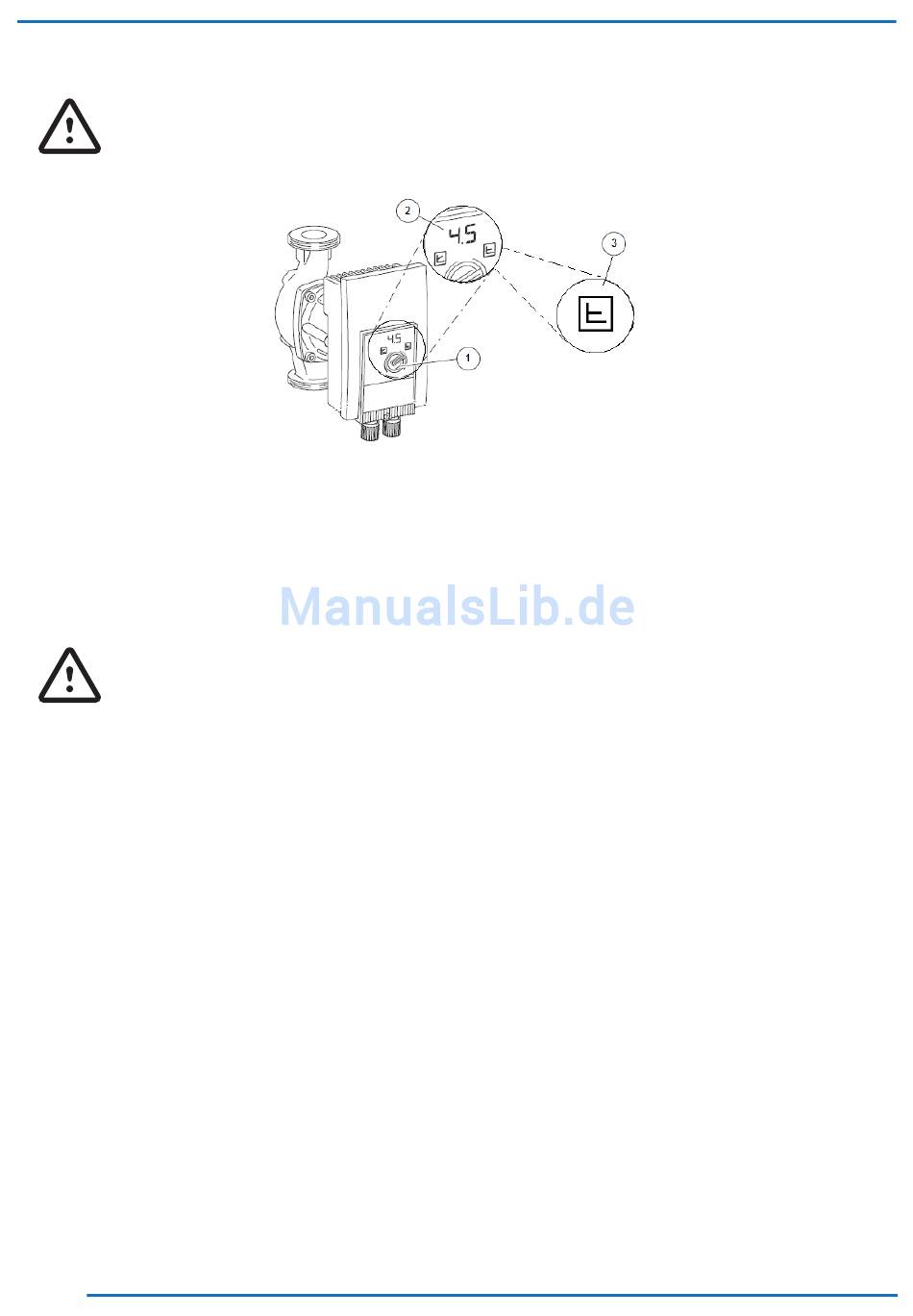

Abb. 22 Regulierung der Umwälzpumpe mit LED-Anzeige
