6.2.3
Einstellung des Inverters der Pumpe Verbraucherseite
Einige Größen und Ausführungen verfügen über eine Umwälzpumpe oder eine Verstellpumpe.
In beiden Fällen erfolgt die Regulierung bei konstanter Förderhöhe bei Änderung des Durchsatzes.
Die Regulierung der Förderhöhe an Umwälzpumpen oder Pumpen, die an der Einheit vorhanden sind, ist
nur geeignet, um die Förderhöhe dem effektiven Bedarf der Anlage als wirksamere Alternative zur Regulie-
rung mittels der Hähne anzupassen.
Diese Lösung ist nicht für den korrekten Betrieb der Einheit in Anlagen mit variablem Durchsatz geeignet.
Die Umwälzpumpe oder Pumpe wird werksseitig auf die maximale Förderhöhe eingestellt.
Die Einstellung der Förderhöhe hat ausschließlich durch autorisiertes Personal zu erfolgen.
Die Eingabe einer falschen Förderhöhe kann zu Betriebsstörungen und zum Bruch der Einheit und der Anla-
ge führen.
6.2.3.1
Regulierung der Förderhöhe der Umwälzpumpe
Die Umwälz-Verstellpumpe regelt die Förderhöhe, um diese bei Änderung des Durchsatzes konstant auf dem eingestellten
Wert zu halten (innerhalb der Betriebsgrenzwerte der Umwälzpumpe).
Es ist der Einsatz zweier Umwälzpumpenreihen vorgesehen, die sich durch die Anwesenheit einer LED unterscheiden.
Für beide Reihen kann die Förderhöhe durch Einwirken auf die Steuerung am Elektromotor der Umwälzpumpe eingestellt
werden.
Umwälzpumpe ohne LED-Anzeige
Zum Regulieren der Förderhöhe ist mit einem Schlitzschraubenzieher auf das rote Rädchen einzuwirken, das gedreht wird,
um die gewünschte Förderhöhe allein im rechten Sektor (in Bereich "2" der Abbildung dargestellt) einzustellen.
Die Regulierung kann vom Mindestwert (2 auf der Skala) bis zum Höchstwert (10 auf der Skala) variieren.
Die Eingabe einer falschen Förderhöhe kann zu Betriebsstörungen und zum Bruch der Maschine und der
Anlage führen.
Die dem Bereich 1 auf der Abbildung entsprechende mittlere Position hält die Umwälzpumpe an.
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.

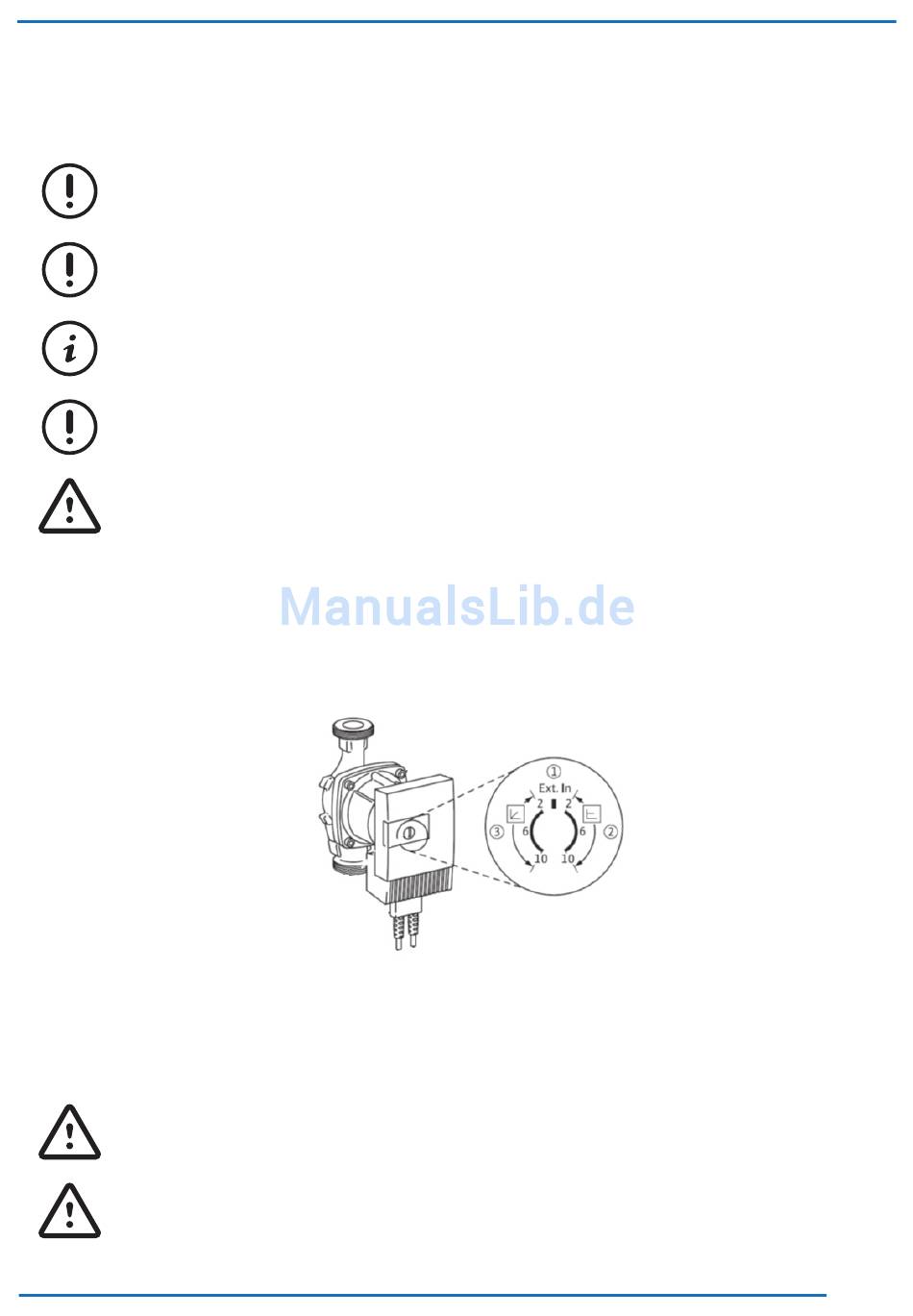

Abb. 21 Regulierung der Umwälzpumpe ohne LED-Anzeige
Übersetzung der Originalanleitungen
