Für die korrekte Installation der Kanäle ist Folgendes zu beachten:
- Die Abmessungen der Kanalisierung müssen mindestens den Abmessungen der an der Einheit vorhandenen Aus-
lass- und Saugöffnungen entsprechen. Es ist eine kunstgerechte Weitung der Leitungen in der Nähe der Maschine
vorzuziehen.
- Beim Anschluss der Kanalisierung an die Einheit ist ein Antivibrationsanschlussstück zu verwenden, um die Übertra-
gung von Schwingungen von der Einheit auf die Kanalisierung zu verhindern.
- Die Anschlüsse immer versiegeln, damit keine Luft aus den Leitungen austreten kann.
- Wenn der von der Maschine durch die Leitungen übertragene Geräuschpegel gesenkt werden soll, müssen die Lei-
tungen mit speziellen Schalldämpfern ausgestattet werden. Bei der Berechnung der erforderlichen Nutzförderhöhe ist
dem Druckverlust derselben Rechnung zu tragen.
5.4.4 Änderung der Luftflussrichtung
Die Standardrichtung des Luftflusses ist horizontal. An den Einheiten von Größe 14 bis 41 kann die Luftflussrichtung auf
Vertikal geändert werden.
Dieser Vorgang muss durch qualifiziertes autorisiertes Personal ausgeführt werden.
36
Übersetzung der Originalanleitungen

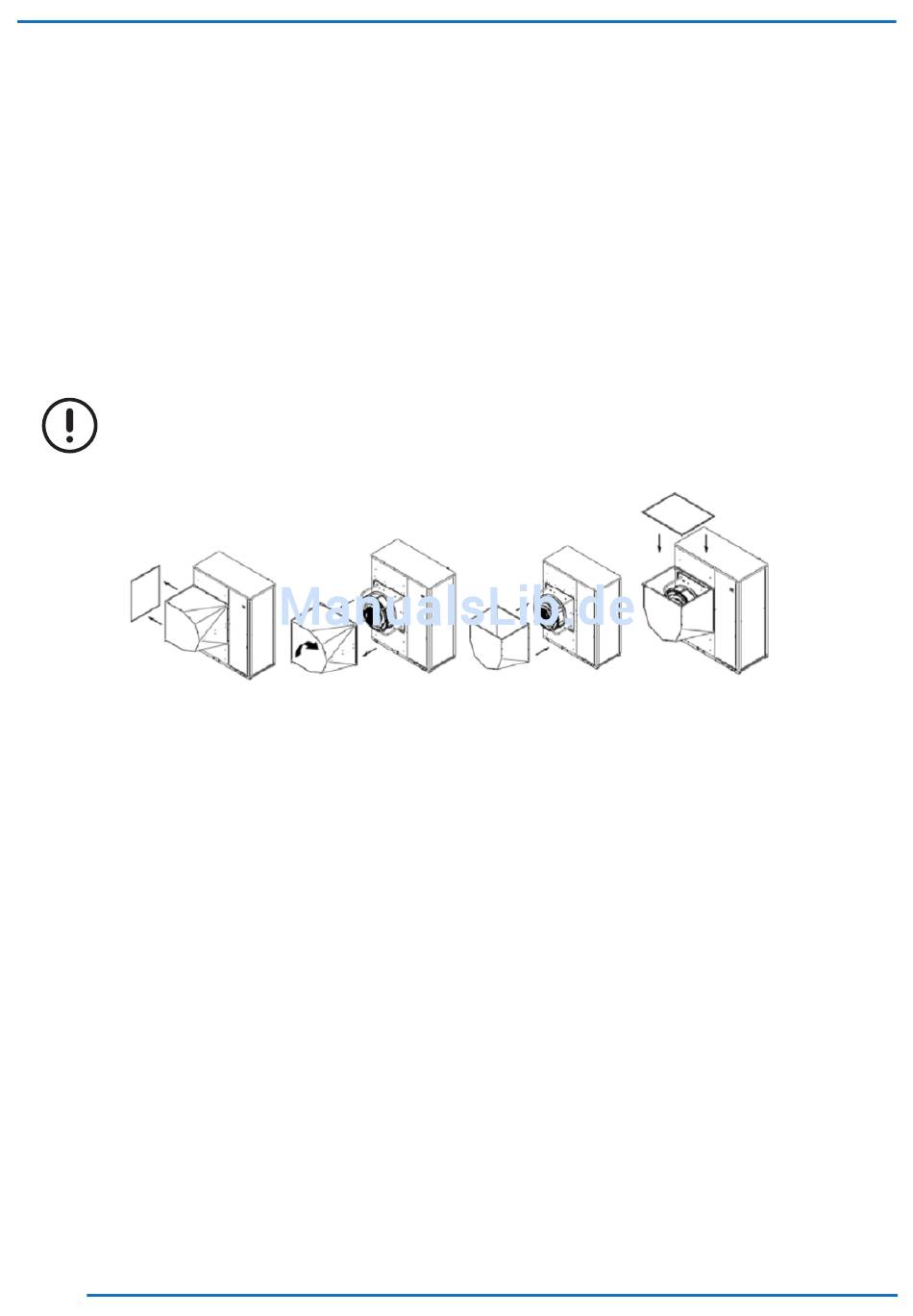

Abb. 15 Änderung der Luftflussrichtung
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.
