5.3.3 Schwingungsdämpfer
Um die auf die Struktur übertragenen Vibrationen möglichst gering zu halten, wird empfohlen, die Einheit auf Schwingungs-
dämpfern aus Gummi oder mit Feder, die als Zubehör geliefert werden, zu installieren.
Die Dimensionszeichnung mit Abdruck am Boden gibt die Position und die Belastung jedes einzelnen Schwingungsdämp-
fers an.
Die Befestigung der Schwingungsdämpfer muss vor der Aufstellung der Einheit auf dem Boden erfolgen.
Bei der Befestigung des Schwingungsdämpfers darf die Einheit nicht mehr als 200mm vom Boden angeho-
ben werden und man darf nicht mit dem Körper oder mit Gliedmaßen unter die Einheit geraten.
5.3.3.1 Schwingungsdämpfer aus Gummi
Der Schwingungsdämpfer besteht aus einer oberen Metallglocke, in der eine Schraube zur Befestigung am Unterteil der
Einheit steckt. Der Schwingungsdämpfer wird über die beiden Bohrungen im Flansch am Boden befestigt. Am Flansch des
Schwingungsdämpfers befindet sich eine Nummer (45, 60, 70 ShA) zur Angabe der Härte des Gummiträgers.
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.

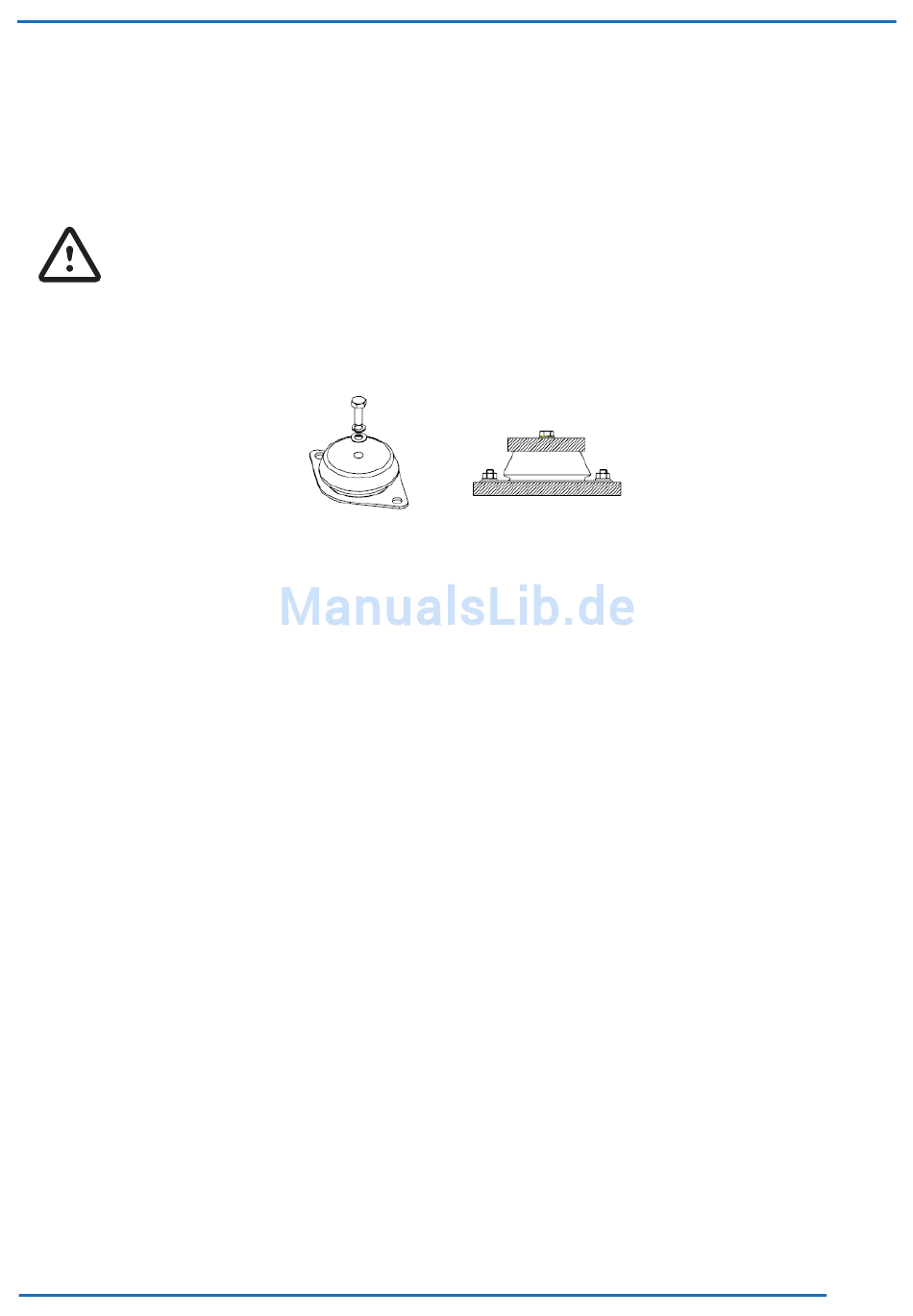

Abb. 12 Schwingungsdämpfer aus Gummi/Metall
