5.4 Luftanschlüsse
5.4.1

Allgemeines

Bei kanalisierbaren Einheiten kann sowohl die Ansaugung als der Auslass des Wärmetauschers mit Rippenpakets kanali-
siert werden.
Die Dimensionierung der Kanalisierungen muss derart erfolgen, dass kein nicht vorgesehener konzentrierter und/oder ver-
teilter Druckabfall auftritt, der zu einer Verringerung des Durchsatzes behandelter Luft bezüglich des planmäßigen Durch-
satzes führen kann. Der Druckverlust in den Kanalisierungen darf nicht die von den Ventilatoren gelieferte Nutzförderhöhe
überschreiten (für besondere Anwendungen ist unsere Handelsabteilung zu kontaktieren).
5.4.2 Kanalisierung der Axialventilatoren mit hoher Förderhöhe
Die mit Axialventilatoren mit hoher Förderhöhe ausgestatteten Einheiten können kanalisiert werden. Im Technischen Heft
die verfügbare Nutzförderhöhe prüfen.
Bei der Kanalisierung ist die in der Einheit vorhandene Halterung zu verwenden.
Es ist eine Halterung an der Saugseite und eine an der Druckseite vorhanden.
Nur die für die Saugseite und die Druckseite vorhandenen Halterungen verwenden.
Es ist verboten, Bohrlöcher an der Einheit herzustellen, um die Kanalisierungen anzuschließen.
5.4.3 Kanalisierung der Radialventilatoren mit dynamischer Förderhöhe
Zum Optimieren des für einen einwandfreien Betrieb des Wärmetauschers mit Rippenpaket erforderlichen Luftdurchsatzes
ist es wichtig, dass an der Auslassöffnung des Ventilators eine Kanalisierung mit den Abmessungen des Ventilators ent-
sprechenden Abmessungen und mit einer der doppelten Länge des Ventilatorlaufrads entsprechenden Länge installiert
wird.
Auf diese Weise wird ein Teil des vom Ventilator erzeugten dynamischen Drucks in statischen Druck umgewandelt und
steht folglich zur Verfügung, um die Druckverluste zu überwinden, denn andernfalls würde dieser verzehrt und die verfüg-
bare Förderhöhe würde vermindert.
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.

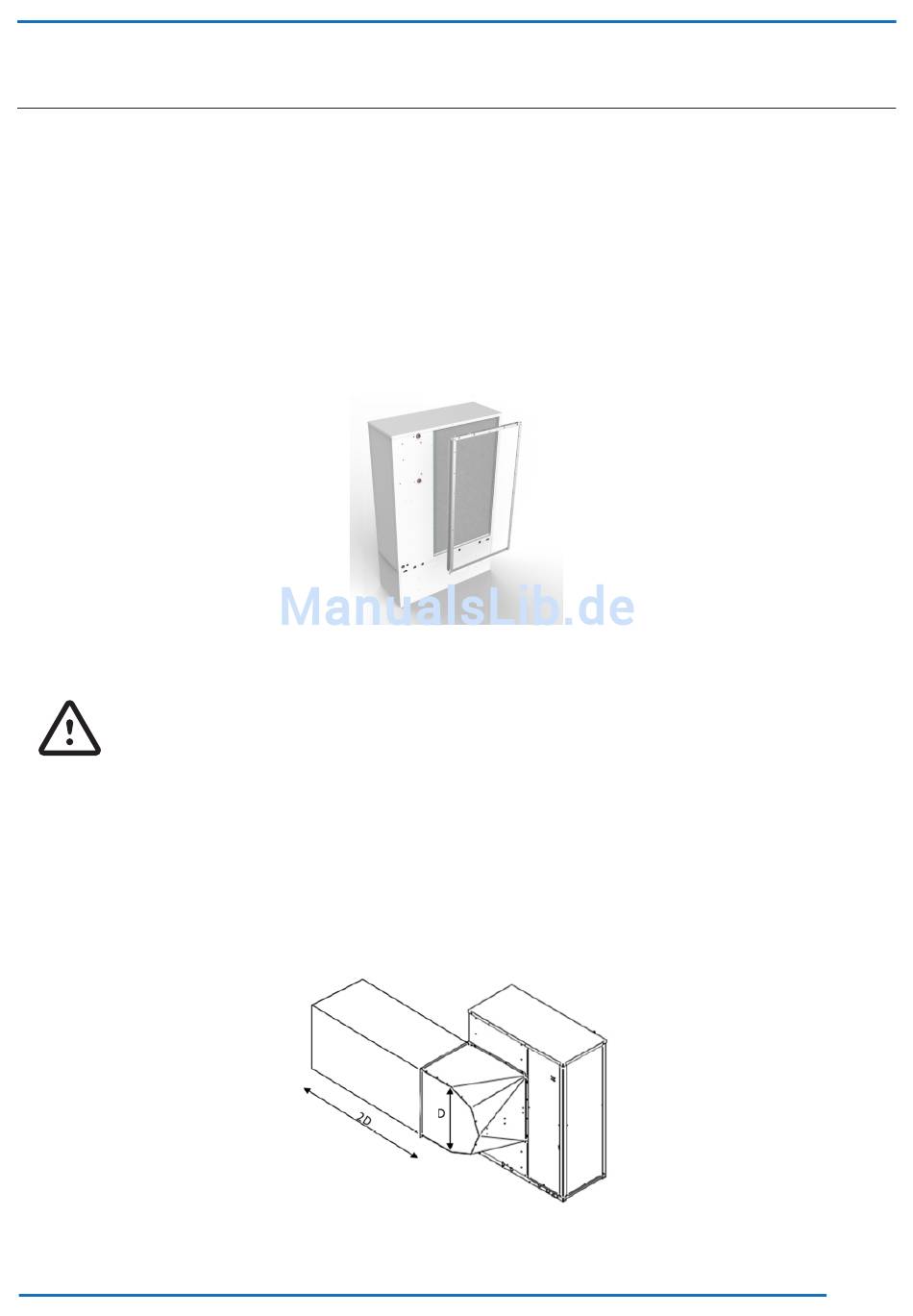

Abb. 13 Explosionszeichnung für die Kanalisierung an der Saugseite
Abb. 14 Mindestkanalisierung
Übersetzung der Originalanleitungen
