Beschreibung der ACTIVE Cube Sicherheitsfunktion

Die Frequenzumrichter der Gerätereihe ACU enthalten die integrierte Sicherheitsfunktion „Sicher abge-
schaltetes Moment" (Safe torque off, STO).
Im Fehlerfall oder auf Anforderung werden die Leistungshalbleiter des Frequenzumrichters abgeschal-
tet. Damit führt der Frequenzumrichter dem Antrieb keine Energie zu, die eine Drehung oder ein
Drehmoment (oder bei einem Linearantrieb eine Bewegung oder eine Kraft) verursachen würde. Die
Netzspannung liegt weiterhin an. Bei Auftreten eines Fehlers kann die Anlage noch sicher abgeschaltet
werden bzw. bleiben.
Im Vergleich zur Abschaltung durch Netzschütze oder Motorschütze ermöglicht die integrierte Sicher-
heitsfunktion das einfache Zusammenfassen von Antrieben einer Anlage zu funktionalen Gruppen. Das
sicher abgeschaltete Moment kann dadurch auf bestimmte Anlagenbereiche begrenzt werden. Ein
weiterer Vorteil ist, dass die Auf- und Entladezeit des Frequenzumrichter-Zwischenkreises nicht be-
rücksichtigt werden muss. Dadurch ist die Anlage nach einer Betriebsunterbrechung schneller wieder
betriebsbereit. Reguläre elektromechanische Betriebsmittel unterliegen Verschleiß – durch den Einsatz
der Funktion STO wird auf diese Betriebsmittel verzichtet und die Wartungskosten reduziert.
Sicher abgeschaltetes Moment:
− Energieversorgung für das Drehfeld des Motors wird unterbrochen; der Motor trudelt aus
− Einsatz, wenn Überwachung auf Stillstand nicht erforderlich
− Ein ungewollter Anlauf des Motors wird verhindert
− Keine galvanische Trennung des Motors vom Frequenzumrichter-Zwischenkreis

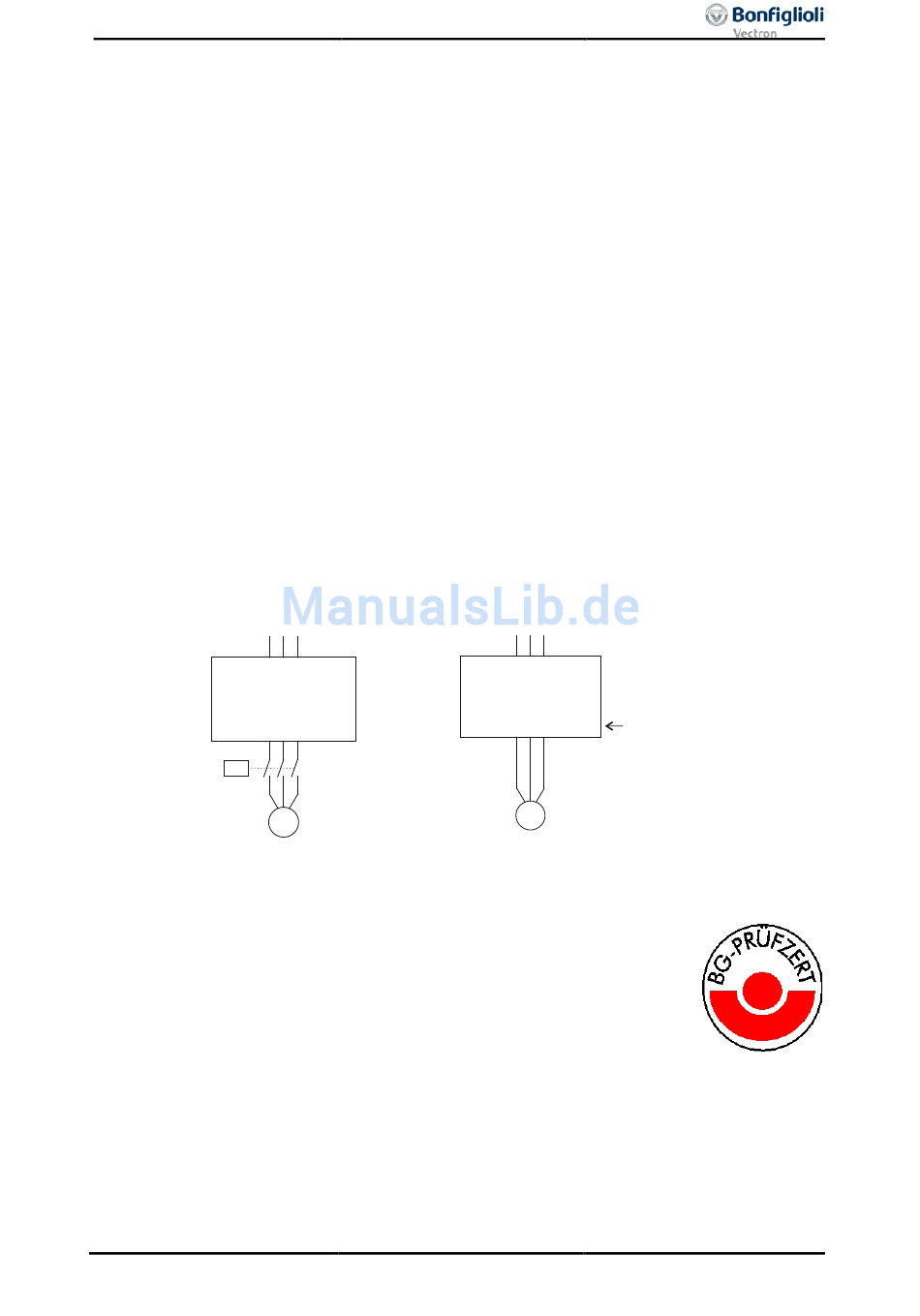

Beispielhaftes
herkömmliches System:
Frequenzumrichter
Kategorie 1
K1
Weitere Nutzen:
− Motorseitige Schütze nicht notwendig, reduzierter Installationsaufwand, weni-
ger Bauteile, weniger Kosten, mehr Platz im Schaltschrank
− Einfache Realisierung mit externem Sicherheitsschaltgerät
− Der Antrieb kann kontinuierlich an der Spannungsversorgung anliegen; die
Kommunikation und Parametrierung des Frequenzumrichters bleibt bei abge-
schaltetem Moment erhalten
− Vereinfachte Maschinenabnahme, da die Sicherheitsfunktion über eine Bau-
musterprüfung zertifiziert ist.
ACU-STOV1-01SV2-04
09/14
Netz
M
Integrierte Lösung
mit ACU und Nutzung des STO
Netz
ACTIVE Cube
mit integrierter
Sicherheitsfunktion
Sicher abgeschaltetes Moment
M
