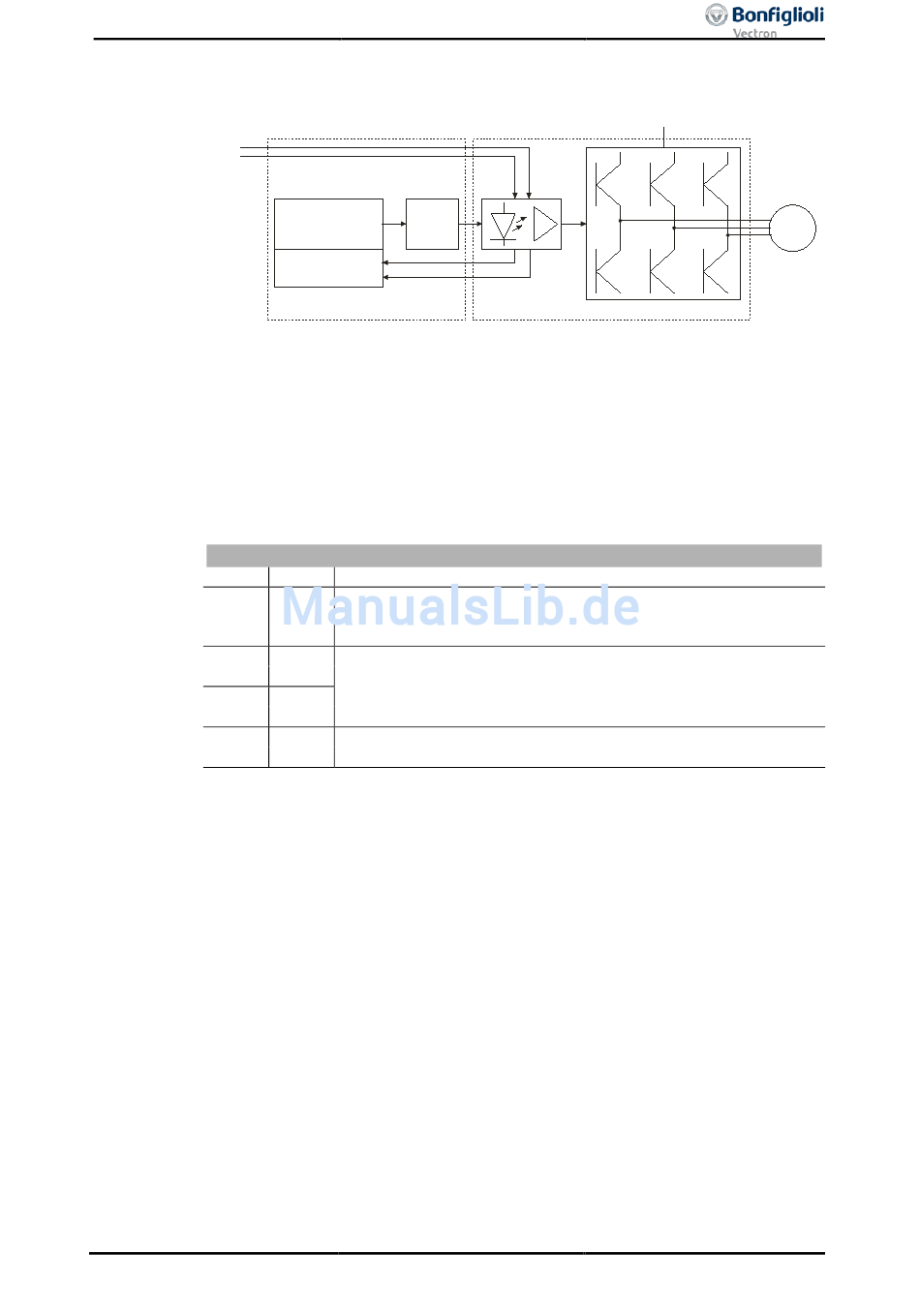

Abschaltpfade
S1IND (STOA)
S7IND (STOB)
Den zur Überwachung erforderlichen Test führt der Frequenzumrichter selbständig durch. Fällt der
Test negativ aus, kann der Frequenzumrichter zunächst nicht mehr eingeschaltet werden. Ein Ein-
schalten ist erst wieder möglich, nachdem der Fehler behoben und der nächste Test erfolgreich abge-
schlossen wurde.
Wahrheitstabelle
In der Wahrheitstabelle sind die Zustände der sicherheitsrelevanten Eingänge STOA und STOB zur
Aktivierung und Deaktivierung der Sicherheitsfunktion STO gelistet.
STOA
0
0
1
1
5-Sekunden-Überwachung
Es wird überprüft, ob die beiden Eingänge STOA oder STOB zeitlich weniger als 5 Sekunden vonei-
nander entfernt eingeschaltet werden und damit die Freigabe der Frequenzumrichter-Endstufen ange-
fordert wird.
Wird durch Wegnahme eines der Signale an den Eingängen STOA oder STOB die Funktion STO ausge-
löst, so wird in den Zustand „STO ausgelöst" gewechselt. Dort wird darauf gewartet, dass beide Ein-
gänge ausgeschaltet werden. Sollte dies 5 s nach Eintritt in diesen Zustand noch nicht geschehen
sein, wird ein Fehler ausgelöst (5-Sekunden-Überwachung).
Wird während des Betriebs ein Fehler erkannt, wird die Endstufe ausgeschaltet, die Freigabe zurück-
gesetzt („0") und der Frequenzumrichter meldet einen Fehler. Nur durch Ausschalten („0") der beiden
Freigabeeingänge STOA und STOB kann dieser Zustand verlassen werden.
− Unterschiedliche Signalzustände an den Eingängen STOA oder STOB starten die 5-Sekunden-
Überwachung
− Innerhalb von 5 Sekunden muss an beiden Eingängen das gleiche Signal anliegen, ansonsten wird
ein Fehler gemeldet (F1205)
Die Funktion der externen Installation kann mit der „5-Sekunden-Überwachung" manuell durch Betä-
tigung der Schutzeinrichtung überprüft werden.
ACU-STOV1-01SV2-04
09/14
µC
PWM
Diagnose und
Überwachung
Steuerteil
Wahrheitstabelle
STOB
Die Sicherheitsfunktion „Sicher abgeschaltetes Moment" (STO) ist
0 ausgelöst. Der Frequenzumrichter meldet keinen Fehler in der
STO-Funktion.
STO ist ausgelöst. Überwachung auf Fehler im Frequenzumrichter
1
oder in der externen Beschaltung (5-Sekunden-Überwachung).
Nach 5 Sekunden erfolgt eine Fehlermeldung.
0
STO ist nicht ausgelöst. Betriebsfreigabe.
1
