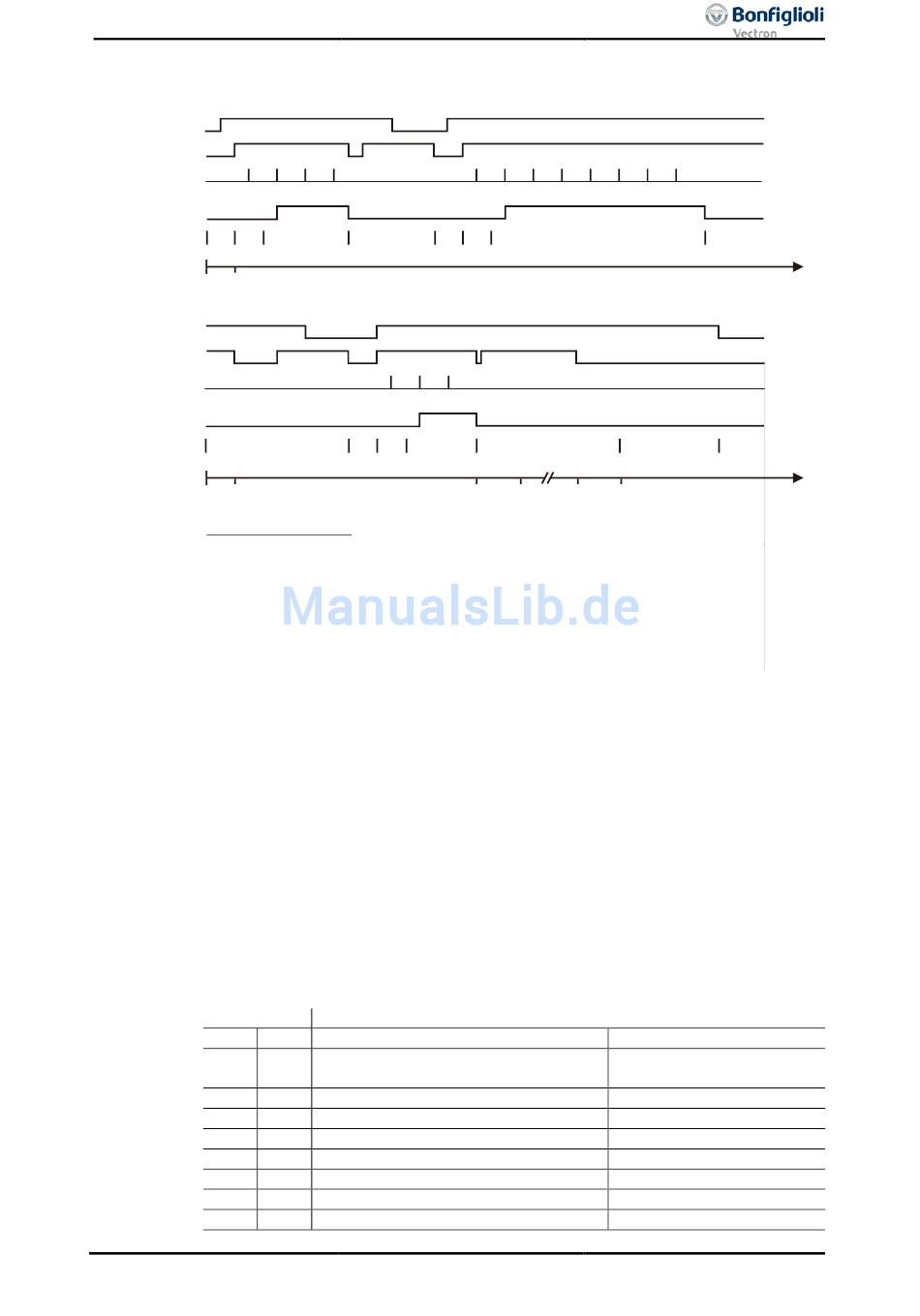

Ablauf der Freigabe und Überwachungs-Zustände in Abhängigkeit von den Signalen an den Kon-

takteingängen STOA und STOB:

STOA

STOB

Diagnose

Diagnose Freigabe

Überwachung

STOA

STOB

Diagnose

Diagnose Freigabe

Überwachung

Überwachungs-Zustände

0: Überwachung auf Freigabe-Anforderung

1: Freigabe vorbereiten

2: Freigabe

Diagnose-Fehler: Erst wenn 2 Fehler hintereinander von der Diagnosefunktion erkannt werden,

meldet die Überwachung einen Fehler.

5s-Überwachung: Überprüfung, ob beide Eingänge STOA und STOB zeitlich weniger als 5 s

voneinander entfernt eingeschaltet werden

Um einen robusten Betrieb zu erreichen und beispielsweise elektromagnetische Störungen bei der

Signalbewertung der Diagnosefunktion auszuschließen, wird die Diagnose nach einer Fehlererkennung

wiederholt. Erst eine erneute Fehlererkennung durch die Diagnosefunktion führt zur Störabschaltung

des Frequenzumrichters.

Vor der Freigabe der Frequenzumrichter-Endstufen:

− Überprüfung, ob STOA und STOB zeitlich weniger als 5 s voneinander entfernt eingeschaltet wer-

den bzw. eingeschaltet sind. (5s-Überwachung). Ist dies der Fall, wird die Freigabe vorbereitet.

Diagnose auf Fehler in den Abschaltpfaden STOA und STOB. Wird kein Fehler in den Abschaltpfa-

−

den erkannt und die Freigabe ist vorbereitet, werden die Endstufen freigegeben.

6.3
