10.7 Fehlerausschluss „Kurzschluss" im Schaltschrank

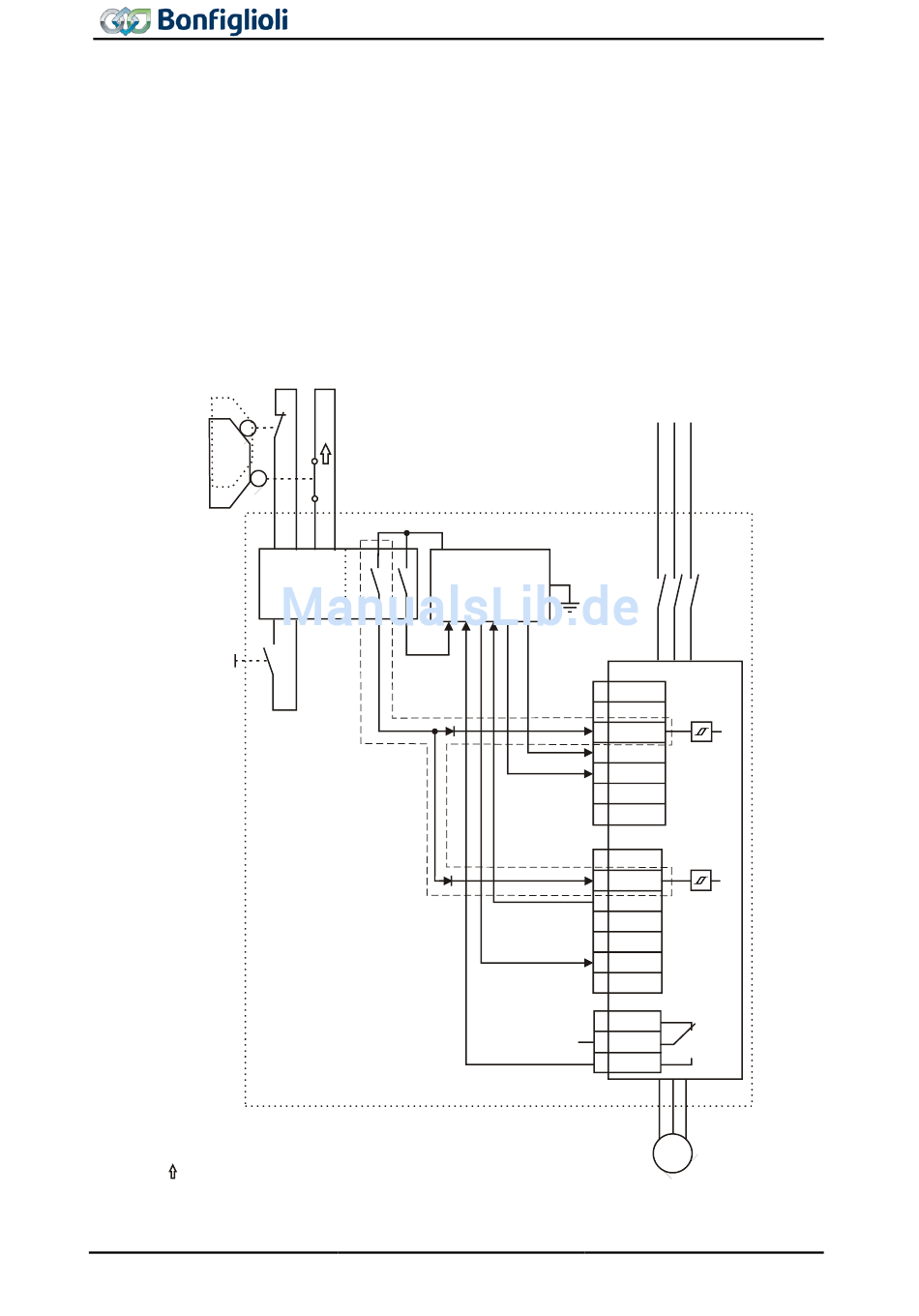

Die Applikationsschaltung zeigt eine Antriebssteuerung nach EN ISO 13849 PL d, IEC 61508 SIL 2
bzw. EN 954-1 Kategorie 3 mit SPS und Sicherheitsbaustein. An Stelle eines Sicherheitsbausteins mit
zwei Abschaltpfaden wird ein Sicherheitsbaustein mit einem Abschaltpfad und einer Verbindungslei-
tung gewählt.
Folgende Randbedingungen müssen beachtet werden:
− Der Sicherheitsbaustein und der Frequenzumrichter müssen sich im gleichen Schaltschrank befin-
den.
− Der Fehlerausschluss im Kurzschlussfall muss bei der Verlegung der Verbindungsleitung zwischen
Sicherheitsbaustein und ACU gewährleistet sein (zum Beispiel isolierte Leitung).
− Nach der Trennung auf die zwei STO-Eingänge muss in jedem Pfad eine Sperrdiode eingesetzt
werden.
Not-Halt-Gerät
auf
S1
zu
Sicherheits-
baustein
Quittierung
Schaltschrank
Positionsschalter betätigt dargestellt
t : Zeitverzögerung zwischen Melde- und Auslösekontakt
v
36
S2
DC-24 V
t
SPS
v
Sicherheitskreis
Drehzahl >0
Rückmeldung
Netz
X210A ACTIVE
Cube
1 +E24V
2 GND
STOA
S1IND
3
4 S2IND
Start R
5
S3IND
Start L
6 S4IND
7 S5IND
X210B
1 S6IND
STOB
2 S7IND
3 S1OUTD
4 MFO1A
5
10VRef
Sollwert
6 MFI1A
7 GND
X10 Relais
1 S3OUT.1
+24V
2 S3OUT.2 S3OUT
3 S3OUT.3
M
ACU-STOV1-01SV2-04
09/14
