Spektrale
Hüllkurvenbestimmungen und
Messungen in Echtzeit
1. Führen Sie in einer der Doppler-Betriebsarten
eine Untersuchung aus.
2. Drücken Sie Trackball und positionieren Sie
den T
auf dem Spektrum.
RACKBALL
3. Drücken Sie Menü.
4. Gehen Sie mit dem T
RACKBALL
Zeigen und drücken Sie Auswahl. Zum
Deaktivieren der Funktion drücken Sie erneut
Auswahl.
5. Wählen Sie Positiv, Negativ oder Beide.
HINWEIS: Die Umfahrungsgenauigkeit kann mit
der Funktion Hüllkurve einstellen angepasst
werden, die mit der Softmenü-Wipptaste aktiviert
wird. Wählen Sie Hüllkurve einstellen mit Hilfe der
vertikalen Pfeile. Verwenden Sie zur Einstellung die
horizontalen Pfeile.
Wichtig: Diese Funktion ist auch bei Doppler-
Standbildern oder archivierten Bildern verfügbar.
Automatische IMT Karotis-
Messung
Mit dieser Funktion können Sie die Intima-Media-
Dicke (Intima-Media-Thickness, IMT) der hinteren
Wand der Karotis messen, wie in der folgenden

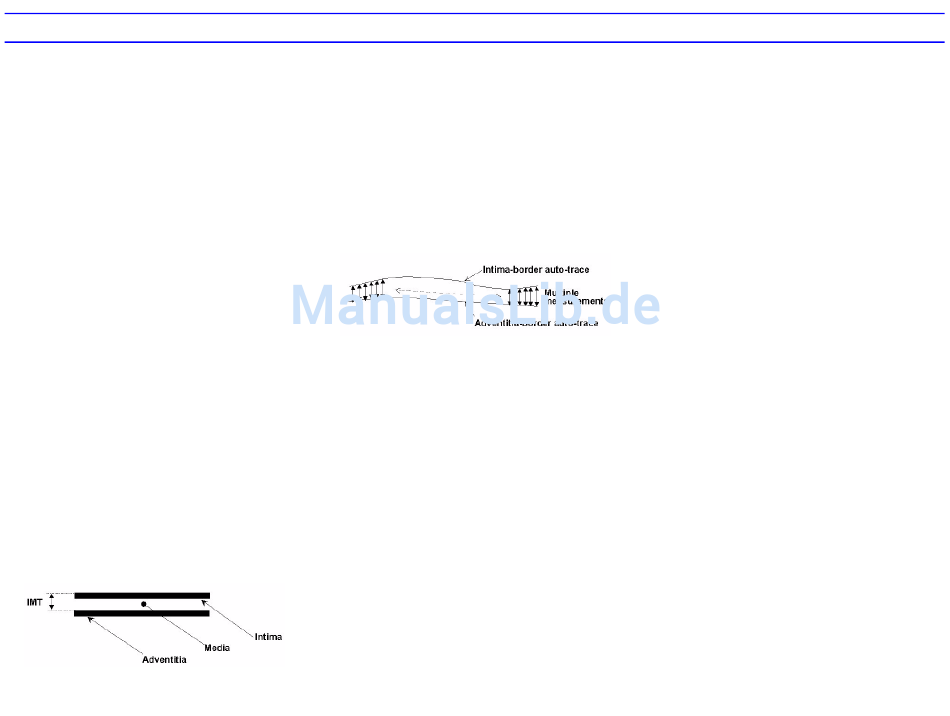

Abbildung dargestellt:
Messen Sie die Intima-Media-Dicke mit einem
beliebigen, hochwertigen 2D-Bild der Karotis. Dabei
ist die Standard-Scan-Optimierung erforderlich, die
generell für die Erfassung hochwertiger Bilder vom
Gefäß benötigt wird.
Die IMT-Messung basiert auf der automatischen
Erfassung der Vorderkante der Intima-Oberfläche
und der Vorderkante der Adventitia-Oberfläche.
Nach der Erfassung der beiden Oberflächen
erfolgen mehrere Messungen zwischen
zur Option
Pixelpaaren auf beiden Bildspuren. Die folgende
Abbildung veranschaulicht dies:
Wenn Teile der Intima oder Adventitia nicht klar
genug sind, werden sie vom Erfassungsalgorithmus
weggelassen. Dies kann eine unterbrochene
Bildspur zur Folge haben. Damit die Messungen
präzise sind, werden sie nur an den Teilen der
Bildspur vorgenommen, die tatsächlich gezeichnet
wurden.
Sobald die Bildspur gezeichnet wurde und die
Mehrfachmessungen durchgeführt wurden, zeigt
das Ergebnisfenster (siehe Abbildung 1):
•
den Mittelwert aller Messpunkte der aktuellen
Bildspur (RTCCA IMT),
•
die für alle Messpunkte der aktuellen Bildspur
berechnete Standardabweichung (RTCCA IMT
SA) und
•
den Maximalwert (RTCCA IMT Max)
2305203-108 Rev. 4
Vivid 3 Pro/Vivid 3 Benutzerhandbuch
HINWEIS: Aufgrund der physikalischen
Gegebenheiten der Ultraschalluntersuchung kann
die IMT der vorderen (näheren) Karotiswand
ungenau sein. Dies ist auf die Ultraschall-Artefakte
zurückzuführen. Deshalb empfehlen wir, IMT-
Messungen nur an der hinteren Wand
vorzunehmen. Der Algorithmus dieser
Geräteeinheit ist darauf eingestellt, die Intima-
Media-Dicke nur an der hinteren Wand zu messen.
HINWEIS: Wenn sich der Blutdruck während des
Herzzyklus verändert, ändert sich auch die IMT.
Deshalb empfehlen wir, die Intima-Media-Dicke
enddiastolisch (ED) zu messen.
Allgemeiner Arbeitsablauf
Scannen
1. Führen Sie mit den üblichen Scan-Methoden
einen Longitudinal-Scan der Karotis durch.
HINWEIS: Damit Sie das ED-Zeitsegment leicht
ausfindig machen können, empfehlen wir ein EKG
während der IMT-Messung.
2. Optimieren Sie die hintere Wand der Karotis.
Dort erfolgt die Messung.
3. Nachdem das Bild optimiert wurde, klicken Sie
auf "Freeze".
Messen
4. Verwenden Sie den TRACKBALL, um den
Bildzyklus zu durchsuchen und ein Bild
ausfindig zu machen, das während der
Enddiastole (ED) erstellt wurde. Aktivieren Sie
die ZOOM-Funktion, damit Sie das Bild
genauer betrachten können.
5. Klicken Sie auf "Messen".
6. Wählen Sie "IMT" aus.
