7. Wählen Sie, wie in der folgenden Abbildung
gezeigt, entweder "Linke IMT" oder "Rechte
IMT" aus:
8. Platzieren Sie an einer beliebigen Stelle
innerhalb der Karotis einen vertikalen Pfeil. Er
kennzeichnet die Stelle in der Karotis, an der
die IMT-Erfassung beginnt.
9. Klicken Sie auf "Einstellen". Daraufhin
erscheint ein zweiter vertikaler Pfeil.
10. Setzen Sie den zweiten vertikalen Pfeil an die
Stelle, die das Ende des Segments für die IMT-
Messung markiert.
11. Klicken Sie auf "Einstellen". Das System
erfasst automatisch die Vorderkanten der
Intima- und Adventitia-Schichten, wie in
Abbildung 1 dargestellt.
12. Überprüfen Sie, wie in Abbildung 1 dargestellt,
die automatische Erfassung, um zu bestimmen,
ob die Erfassung den beiden Schichten genau
entspricht.

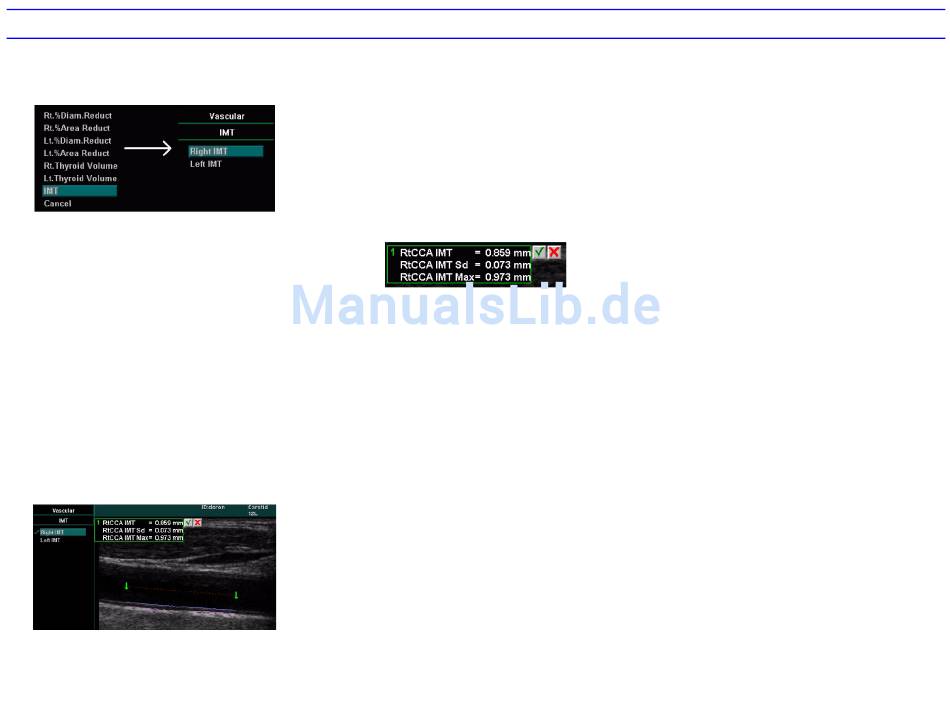

Abbildung 1: Anzeige der Erfassung im
Ergebnisfenster
Messergebnisse übernehmen oder ablehnen
13. Wenn die Erfassung den beiden Schichten der
hinteren Wand genau entspricht, übernehmen
Sie die Messung, indem Sie auf das im oberen
rechten Bereich von Abbildung 2 dargestellte
grüne Häkchen klicken. Daraufhin wird die
IMT-Messung dem Arbeitsblatt und der
Datenbank hinzugefügt. Fahren Sie mit Schritt
17 fort.
Abbildung 2: Messung übernehmen oder ablehnen
14. Wenn die Erfassung nicht perfekt ist, versuchen
Sie sie zu verbessern, indem Sie die
Algorithmus-Empfindlichkeit mit Hilfe der
Softmenütaste "Sensitivität" anpassen. Die
Erfassung wird in Echtzeit angepasst, sodass
Sie die beste Einstellung bestimmen können.
Wenn die Erfassung den beiden Schichten der
hinteren Wand genau entspricht, übernehmen
Sie die Messung, indem Sie auf das in
Abbildung 2 dargestellte grüne Häkchen
klicken.
15. Wenn die Erfassung nicht stimmt oder den
Schichträndern nicht genau genug folgt,
machen Sie Folgendes:
a. Klicken Sie auf das in Abbildung 2
dargestellte rote X. Dadurch werden die
Ergebnisse vom Bildschirm gelöscht.
b. Suchen Sie ein anderes (schärferes oder
klareres) Bild, das sich möglichst nahe am
enddiastolischen Teil des EKG befindet.
Gefäßdiagnostische Messu
und Analyse
2305203-108 Rev. 4
c. Klicken Sie auf "Messen".
d. Fahren Sie mit Schritt 6 oben fort und
übernehmen Sie die Messung.
16. Wenn kein brauchbares Bild vorhanden ist,
heben Sie das Einfrieren auf und scannen Sie
die Karotis erneut. Damit erhalten Sie eine
bessere Ansicht von der hinteren Wand.
Ergebnisse zuweisen und betrachten
17. Dieser Schritt ist optional: Klicken Sie auf
"Arbeitsblatt", um die Ergebnisse dieser
Messung und aller während der aktuellen
Untersuchung übernommenen Messungen
anzuzeigen. Während der Untersuchung
können Sie jederzeit das Arbeitsblatt anzeigen
oder eine Messung löschen.
18. Klicken Sie auf "Unfreeze", um das Scannen
und die Messung wie oben beschrieben zu
wiederholen. Das Scannen der Karotis kann auf
der anderen Körperseite oder in einem anderen
Bereich der Karotis wiederholt werden.
Alternativ dazu können Sie auch denselben
Bereich der Karotis erneut scannen. Dadurch
erzielen Sie ein präziseres Messergebnis, weil
der Durchschnittswert aus mehreren
Messungen ermittelt wird.
Aus dem Archiv laden
Wie mit jedem anderen Vivid-3-Tool können Sie
auch hier ein Bild oder einen Bildzyklus aus dem
Archiv laden und am gespeicherten Bild eine IMT-
Messung vornehmen. Beginnen Sie dabei mit
Schritt 4.
