Abb. 3-22: Apcie-1564-5V-Hs Und Apcie-2032-5V-Hs: Anschlussbeispiel; Tabelle 3-1: Anschlussbeispiel: Pins (Eingänge) - Addi-Data APCIe-1032 Referenzhandbuch

Einbau und Installation der Karte

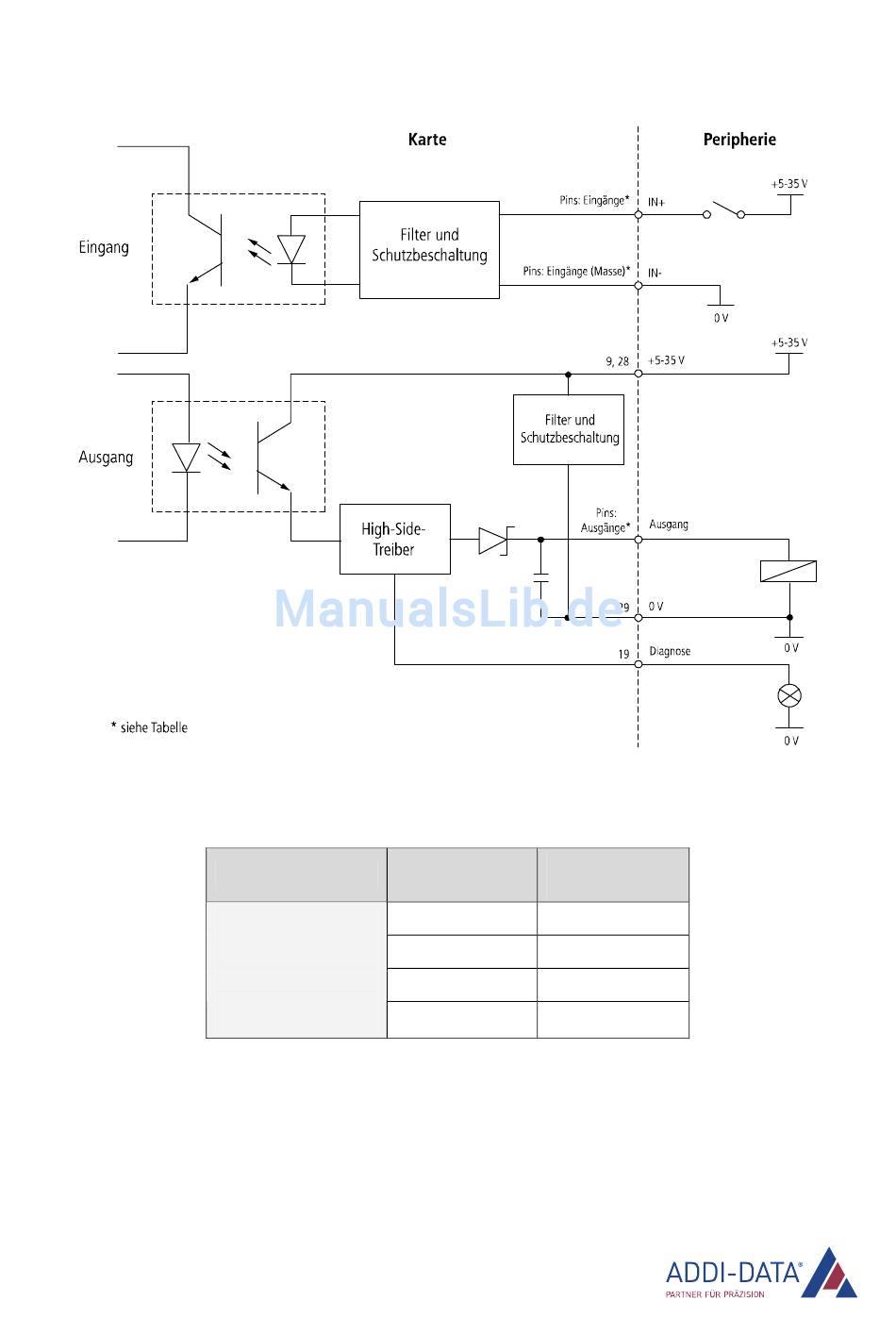

Abb. 3-22: APCIe-1564-5V-HS und APCIe-2032-5V-HS: Anschlussbeispiel

www.addi-data.de
Tabelle 3-1: Anschlussbeispiel: Pins (Eingänge)
Karte
APCIe-1032
APCIe-1032-5V
APCIe-1564
APCIe-1564-5V
APCIe-1564-5V-HS
CPCIs-1564
APCIe-1032/-2032, APCIe-/CPCIs-1564
Pins: Eingänge
Pins: Eingänge
1-4, 20-23
5-8, 24-27
11-14, 30-33
15-18, 34-37
27
(Masse)
28 (GND 0)
9 (GND 1)
10 (GND 2)
29 (GND 3)
