Funktionsbeschreibung
b) Abwärtszähler
Der Zähler beginnt bei „Zählerwert = Reload-Wert" und dekrementiert mit jeder gültigen Flanke.
Wenn der Zählerwert „0" ist, wird bei der nächsten gültigen Flanke der Reload-Wert neu geladen.
Bei einem Überlauf kann ein Interrupt ausgelöst werden.
•
Clear-Funktion: Löscht den Zählerwert (= 0).
•
Trigger-Funktion: Setzt den Zählerwert (= Reload-Wert).
Beispiel
Reload-Wert = 9
Initialisierung bei steigender Flanke
Interrupt ist freigegeben
Wenn der Zählerwert „0" ist, wird bei der nächsten gültigen Flanke der Reload-Wert „9" neu geladen
und ein Interrupt wird ausgelöst.
www.addi-data.de

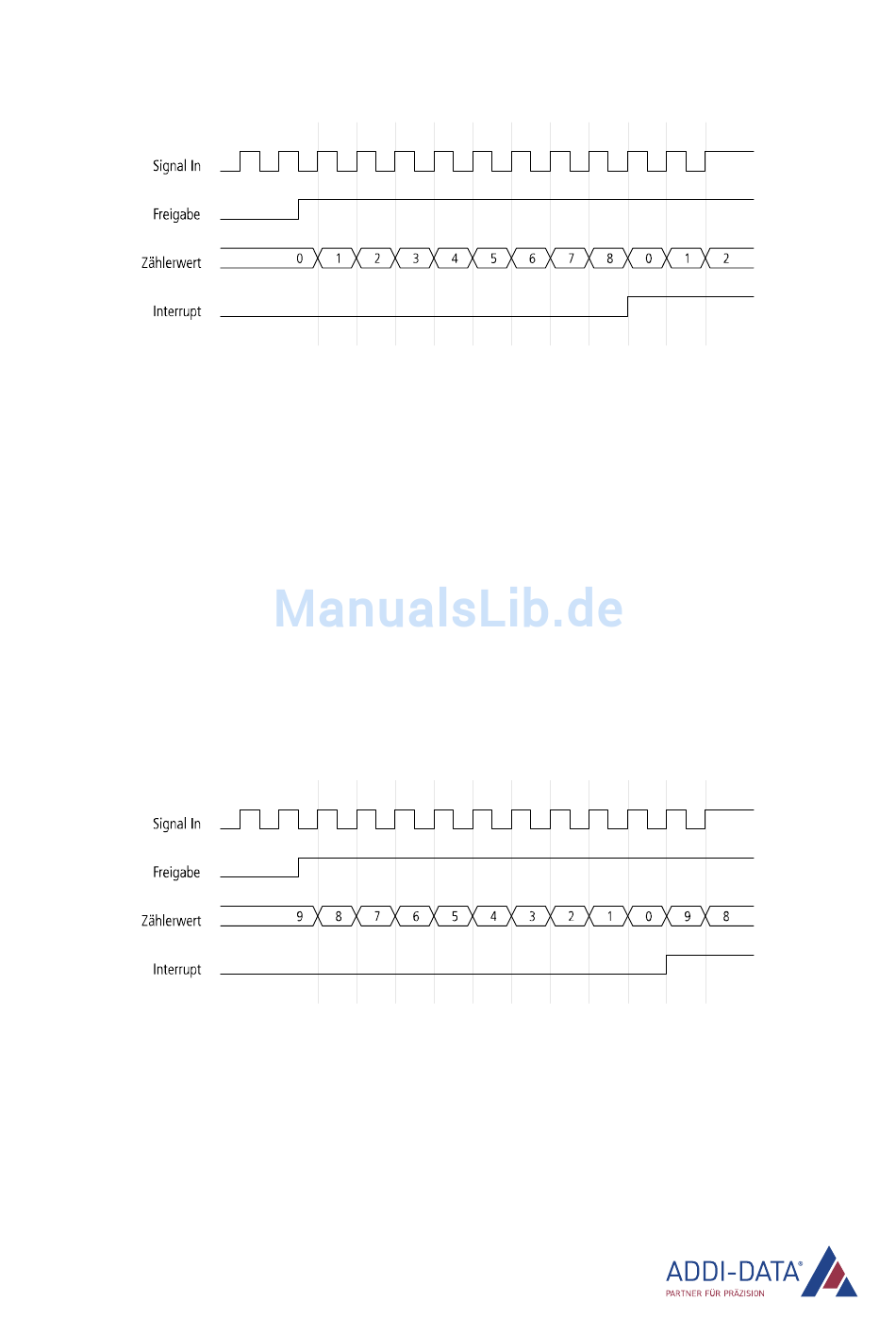

Abb. 4-7: Ablauf des Aufwärtszählers
Abb. 4-8: Ablauf des Abwärtszählers
