Funktionsbeschreibung
Diese Fehlerinformationen stehen dem Benutzerprogramm über eine Interrupt-Routine zur
Verfügung.
OUTx
Diagnose
VCC_EXT
(Status)
4.3 Interrupt
Die Karte besitzt eine Interrupt-Leitung, welche durch das BIOS zugewiesen wird. Als Interrupt-Quellen
dienen:
•
APCIe-1032 und APCIe-/CPCIs-1564: interruptfähige Eingänge: Kanal 0-15
•
APCIe-1032 und APCIe-/CPCIs-1564: Timer
•
APCIe-/CPCIs-1564 und APCIe-2032: Watchdog: Die Ausgänge werden zurückgesetzt.
•
APCIe-/CPCIs-1564: Zähler-Überlauf
•
Spannungsfehler (externe Spannungsversorgung nicht vorhanden)
•
Kurzschluss, Übertemperatur (Ausgänge).
Die Informationen der Interrupt-Quellen stehen dem Benutzerprogramm über eine Interrupt-Routine
zur Verfügung.
www.addi-data.de

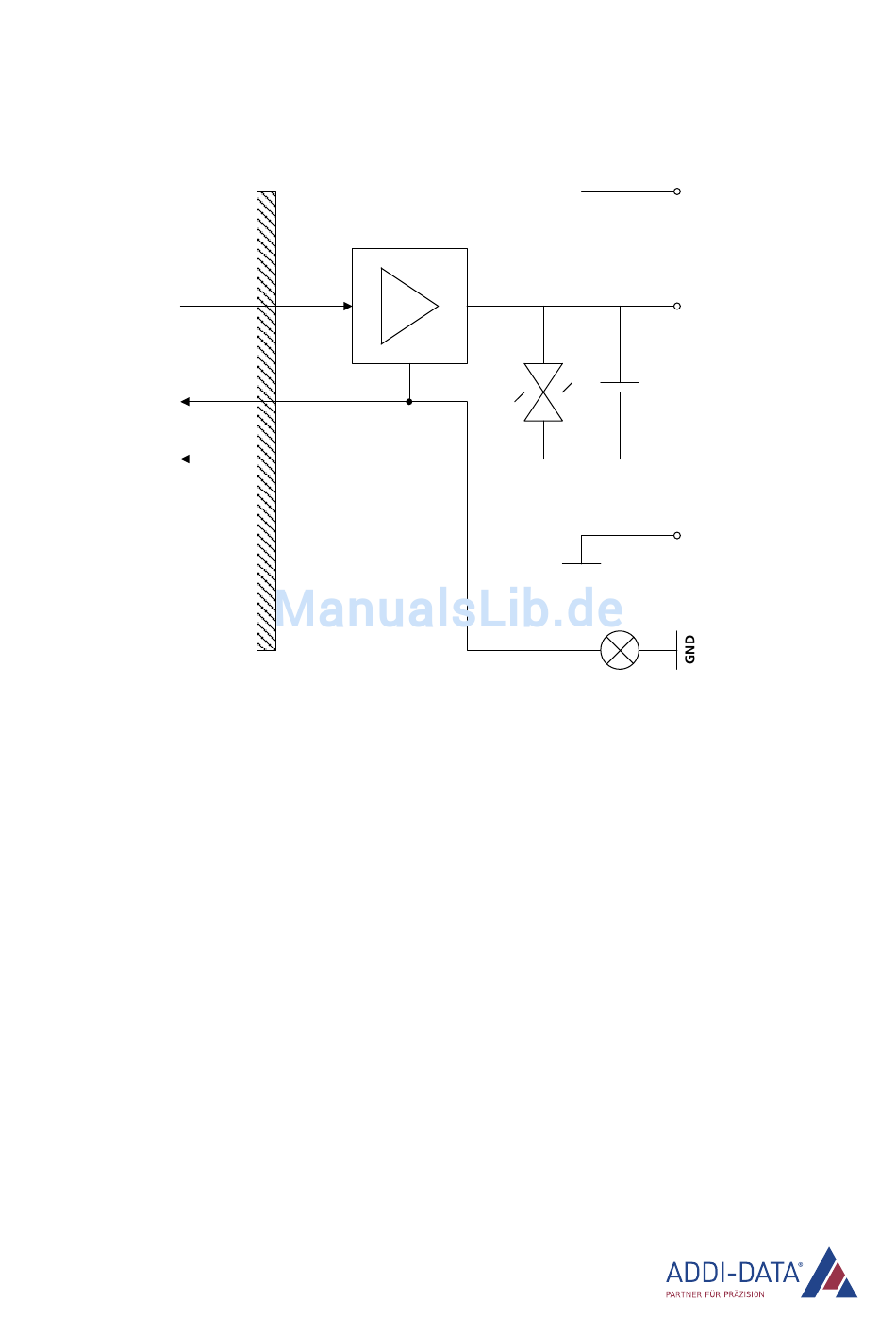

Abb. 4-2: Digitale Ausgangsstufe (24 V-Ausgänge)
Ausgangstreiber
VCC (ext.)
Galvanische
Trennung
APCIe-1032/-2032, APCIe-/CPCIs-1564
GND
31
VCC (ext.)
Peripherie
Diagnose-
ausgang
