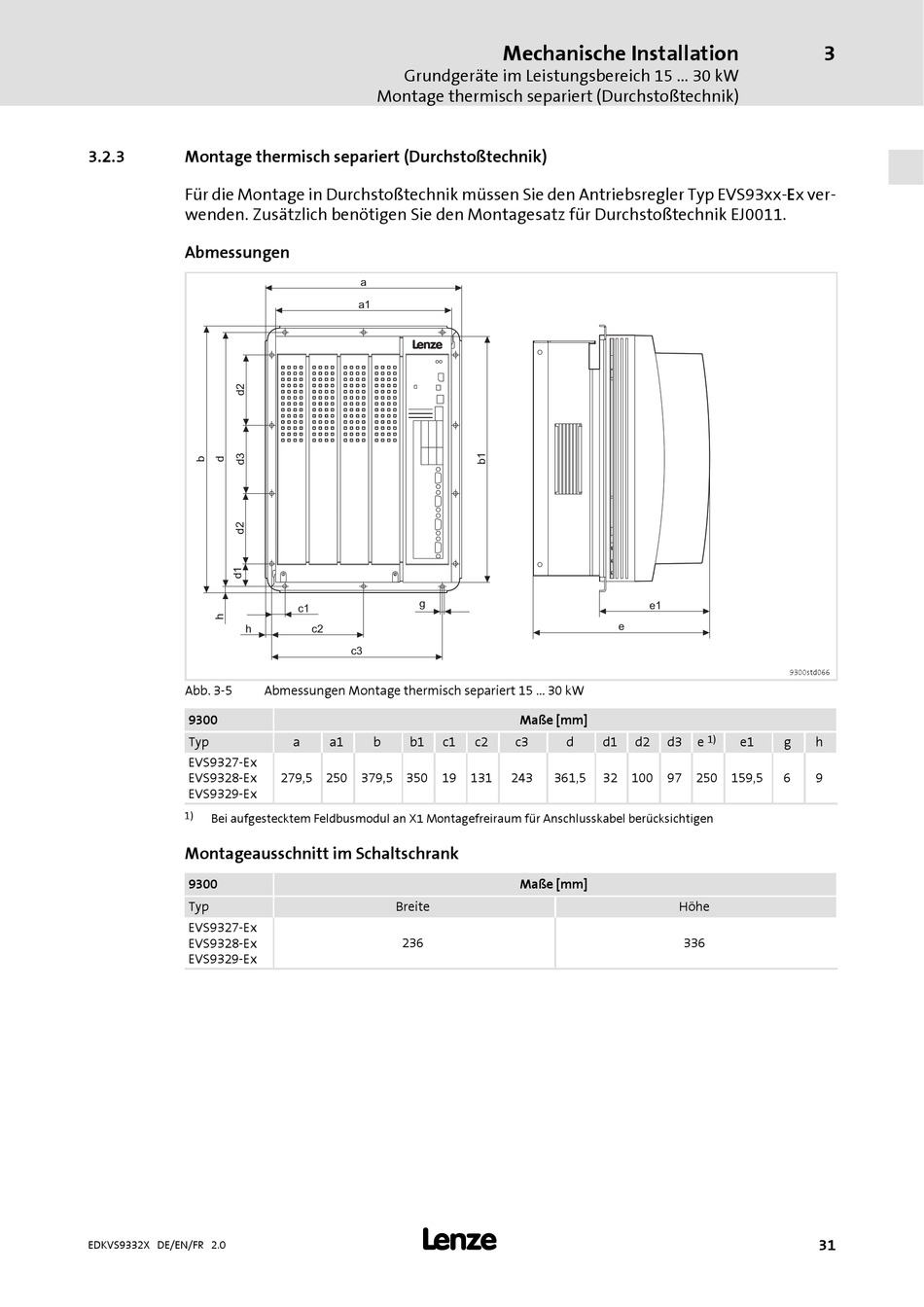

3.2.3 Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVS93xx-Ex ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik EJ0011.
Abmessungen
h
Abb. 3-5
9300
Typ
EVS9327-Ex
EVS9328-Ex
EVS9329-Ex
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300
Typ
EVS9327-Ex
EVS9328-Ex
EVS9329-Ex
EDKVS9332X DE/EN/FR 2.0
Grundgeräte im Leistungsbereich 15 ... 30 kW
Montage thermisch separiert (Durchstoßtechnik)
a
a1
L
g
c1
c2
c3
Abmessungen Montage thermisch separiert 15 ... 30 kW
a a1 b b1
279,5 250 379,5 350
Breite
236

Mechanische Installation
Maße [mm]
c1 c2 c3 d d1
19 131 243 361,5 32
Maße [mm]
9300std066
1)
d2 d3 e e1 g
100 97 250 159,5 6
Höhe
336
3
h
9
31
