4.0 Vorbereitung für die Messungen
4-1 Startbildschirm
1. Wenn das Messgerät eingeschaltet wird, erscheint die erste Anzeige mit dem Hinweis an den
Benutzer "please wait(bitte warten)".
2. Das Messgerät prüft außerdem, ob eine SD Speicherkarte eingesteckt ist. Auf dem Bildschirm
wird 'SD check' angezeigt. Ist eine SD Speicherkarte eingesteckt, wird die blinkende Anzeige
nach einigen Sekunden ausgeblendet. Ist keine Speicherkarte eingesteckt, erscheint die
Anzeige 'No disk'.
4-2 Hauptbildschirm
Auf dem Hauptbilschirm werden alle Leistungsmessdaten angezeigt.
4.3 Tastaturbelegung
1.
EIN/AUS TASTE (3-7, Abb. 1): Zum Ein-/Ausschalten des Instruments
2.
1Φ 3Φ (Phasen/Leitung) TASTE (3-2, Abb. 1): Zur Auswahl (1P/2W, 1P/3W, 3P/3W, 3P/4W)
der Messfunktion
3.
A (Strombereich) RANGE TASTE (3-10, Abb. 1): Zum Einstellen der automatischen oder
manuellen Strommessbereicheinstellung
4.
REC TASTE (3-9, Abb. 1): Die Datenaufzeichnungstaste für die SD Speicherkarte
5.
HOLD TASTE (3-5, Abb. 1): Zum Festhalten des angezeigten Messwertes
6.
BACKLIGHT TASTE (3-6, Abb. 1): Zum Ein-/Ausschalten der LCD Hintergrundbeleu.
7.
SETUP TASTE (3-12, Abb. 1): Zum Einrichten einer Funktion vor der Messung
8.
EXIT TASTE (3-8, Abb. 1): Zum Verlassen des Einstellungsbildschirms
9.
SHIFT TASTE (3-11, Abb. 1): Programmieren von Funktionen im Einstell.-Bildschirm
10.
PFEILTASTE (▲) OBEN (3-3, Abb. 1): Kursor nach oben bewegen
11. PFEILTASTE (▼) UNTEN (3-4, Fig. 1): Kursor nach unten bewegen

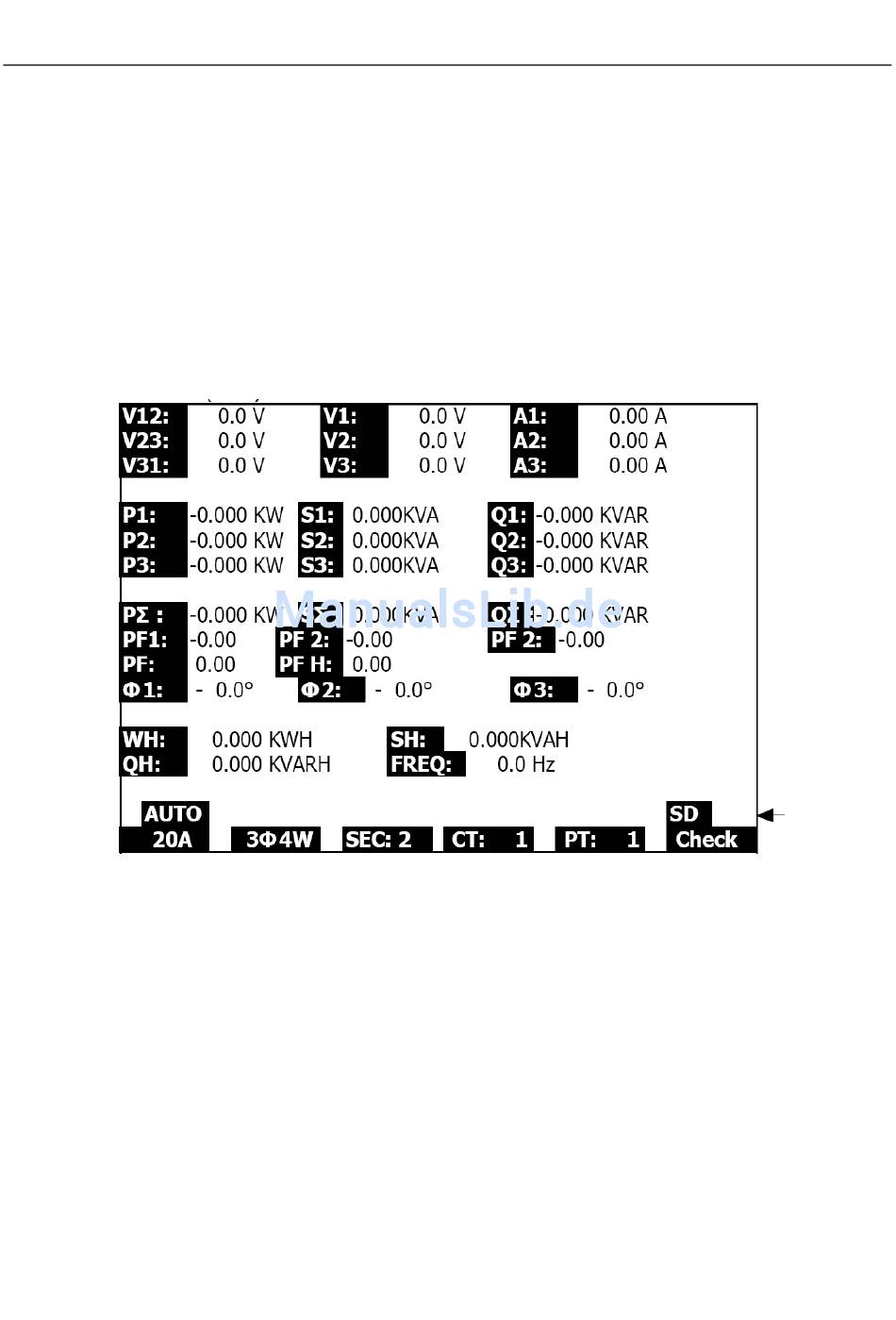

Abbildung 4-2: Hauptbildschirm
10
382100-de-DE_V2.7 12/15
