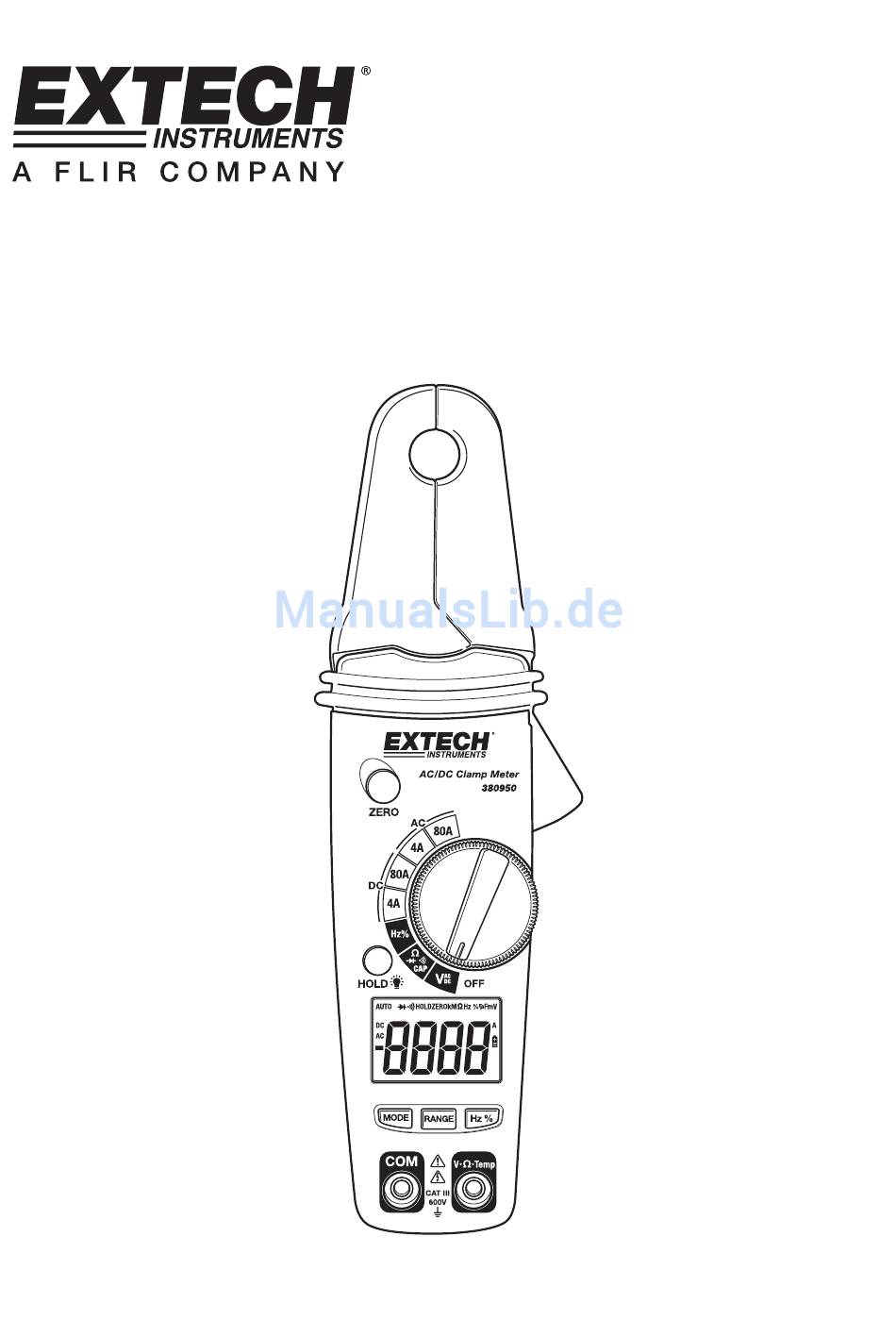

- Seite 1 Benutzerhandbuch Modell 380950 80A Minizangenamperemeter AC/DC...
-
Seite 2: Internationale Sicherheitssymbole

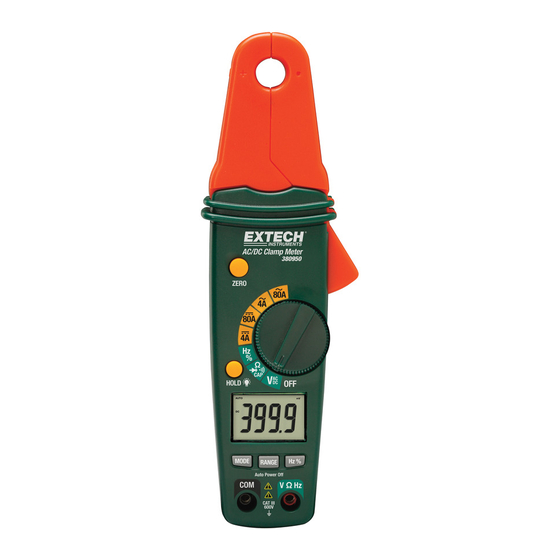

Einleitung Herzlichen Glückwunsch zum Erwerb des 80A Minizangenamperemeter AC/DC von Extech. Das Modell 380950 misst Wechsel- und Gleichstrom (hiernach AC/DC), AC/DC-Spannung, Widerstand, Frequenz, Kapazität, Tastgrad und Durchgang. Das Zangenamperemeter wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Anwendung jahrelang zuverlässig dienen. -
Seite 3: Gerätebeschreibung
Gerätebeschreibung Leiterklemme Auslöser Klemme Funktionsschalter LCD-Anzeige ZERO-Taste Taste Datenspeicher und Hintergrundbeleuchtung Modustaste Eingangstaste Hz/%/Tastgradtaste COM-Eingang V/Hz-Eingang Batteriefachabdeckung (Rückseite) Wechselstrom Gleichstrom Minuszeichen AUTO AutoRange-Modus ZERO ZERO-Modus •))) Akustischer Durchgang HOLD Datenspeicher-Modus Batteriestandanzeige Diodenprüfungs-Modus Milli Volt Ampere Kilo Mega Ω 380950-EU-DE-V1.1 7/12... -
Seite 4: Betrieb
Den roten Bananenstecker in den positiven Eingang (V/Hz) stecken. 4. Die Tastköpfe mit dem zu messenden Kreis oder Leiter verbinden. 5. Wenn der Widerstand weniger als ungefähr 150beträgt, ertönt ein Signal. Wenn der Stromkreis offen ist, zeigt die Anzeige "OL" an. 380950-EU-DE-V1.1 7/12... - Seite 5 4. Den Auslöser tätigen um die Klemme zu öffnen. Einen zu messenden Leiter vollständig umschließen. 5. Das analoge Spannungssignal wird ans Messgerät ausgegeben. Hinweis: Bei DCA-Messungen ist das Ausgangssignal DCV. Bei ACA-Messungen ist das Ausgangssignal sowohl ACV als auch DCV. 380950-EU-DE-V1.1 7/12...
- Seite 6 Hinweis: Die HOLD-Funktion aktiviert bei eingeschalteter Hintergrundbeleuchtung. Die HOLD- Taste noch mal drücken, um die HOLD-Funktion wieder auszuschalten. ZERO-Taste Stellt Kapazität und DC-Strommessungen null. Bietet dem Benutzer zusätzlich eine Ausgleichfunktion, indem der angezeigte Messwert als Null-Bezugswert genommen wird. Die ZERO-Taste kurz drücken, um den Modus ein-/auszuschalten. 380950-EU-DE-V1.1 7/12...
-
Seite 7: Spezifikationen
10,00 MHz Tastgrad 0,5% bis 99,0% ± (1,2% + 2 Stellen) Impulsbreite: 100 µs-100 ms, Frequenz: 5 Hz bis 150 KHz Analogausgang 10mV/Amp; Genauigkeit: ± (5% Messwert + 2 mV); (ACA & DCA- Ausgangsimpedanz: rund 3 k Bereiche) 380950-EU-DE-V1.1 7/12... - Seite 8 Hinweis – Beispiele schließen Schalter in der festen Installation und einige Ausrüstungen für den industriellen Gebrauch mit dauerhaftem Anschluss zur festen Installation ein. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV werden bei der ursprünglichen Installation verwendet. Hinweis – Beispiele schließen elektrische Messgeräte und Primärüberstromschutzausrüstung ein. 380950-EU-DE-V1.1 7/12...
- Seite 9 Batterien und Akkumulatoren zurück zu geben. Entsorgung im Haushaltsmüll ist verboten! Sie können Ihre benutzten Batterien/Akkumulatoren unentgeltlich an den Sammelstellten Ihrer Gemeinde oder dort, wo Batterien/Akkumulatoren verkauft werden, abgeben. Entsorgung: Befolgen Sie die gültigen gesetzlichen Vereinbarungen bezüglich der Entsorgung des Gerätes am Ende seines Lebenszyklus. 380950-EU-DE-V1.1 7/12...
- Seite 10 Copyright © 2012 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, inklusive dem Recht der Reproduktion im Ganzen oder in Teilen jeglicher Form. www.extech.com 380950-EU-DE-V1.1 7/12...
