3.
Datei Name Beschreibung: Drücken Sie die Umschalttaste, damit keine "Shift" wird
angezeigt. Drücken Sie ▲ oder ▼ (Abb. 4-5-2b) zur Auswahl einer Datei Nummer von 001
bis 050.
Hinweis: Wenn Sie ▲ oder y länger als 2 s gedrückt halten, wird das Scrollen schneller.
Beispiele:
1P201001: 1P2 bedeutet eine Phase mit zwei Leitungen, 01 ist die Ordnernummer, und
001 die Dateinummer
1P301001: 1P3 bedeutet eine Phase mit drei Leitungen, 01 ist die Ordnernummer, und
001 die Dateinummer
3P301001: 3P3 bedeutet drei Phasen mit drei Leitungen, 01 ist die Ordnernummer, und
001 die Dateinummer.
3P401001: 3P4 bedeutet drei Phasen mit vier Leitungen, 01 ist die Ordnernummer, und
001 die Dateinummer.
4. Drücken Sie die Umschalttaste, damit das Display zeigt die " SHIFT1 " Symbol (Abb. 4-5-2c)
5. Drücken Sie die Umschalttaste erneut, so zeigt das Display die " SHIFT2 " Symbol (Abb. 4-
5-2D), mit den Tasten ▲ oder ▼, um 1P/2W(1P2, 1P/3W(1P3, 3P/3W(3P3), oder
3P/4W(3P4)
6. Drücken Sie die Umschalttaste, damit keine "Shift" wird angezeigt. Drücken Sie die Taste ▼
, um den Zeitpunkt der Probenahme. Siehe nächsten Abschnitt.

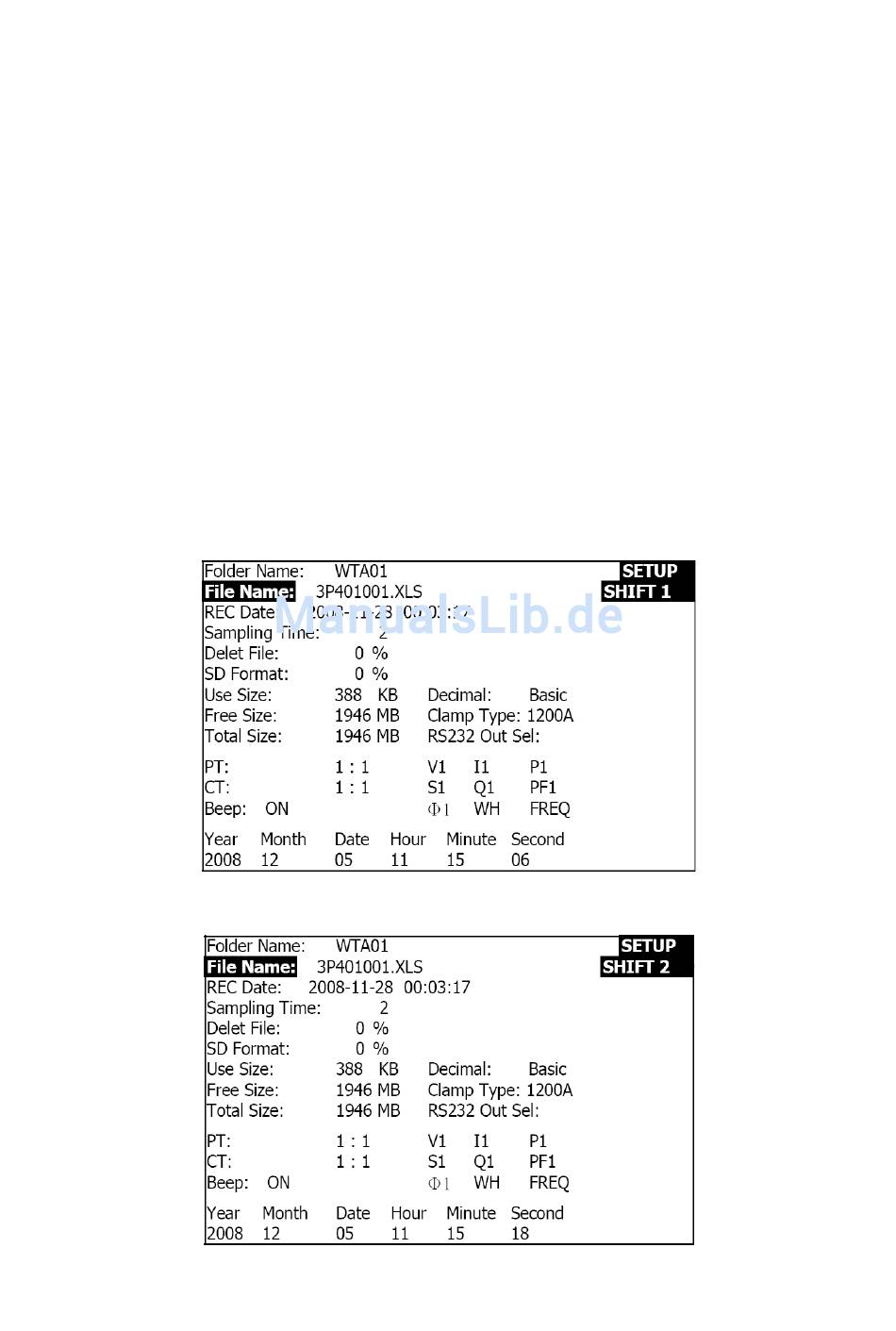

Abbildung 4-5-2c: File Name(Dateiname) (Bildschirm 3)
Abbildung 4-5-2d: File Name(Dateiname) (Bildschirm 4)
14
382100-de-DE_V2.7 12/15
