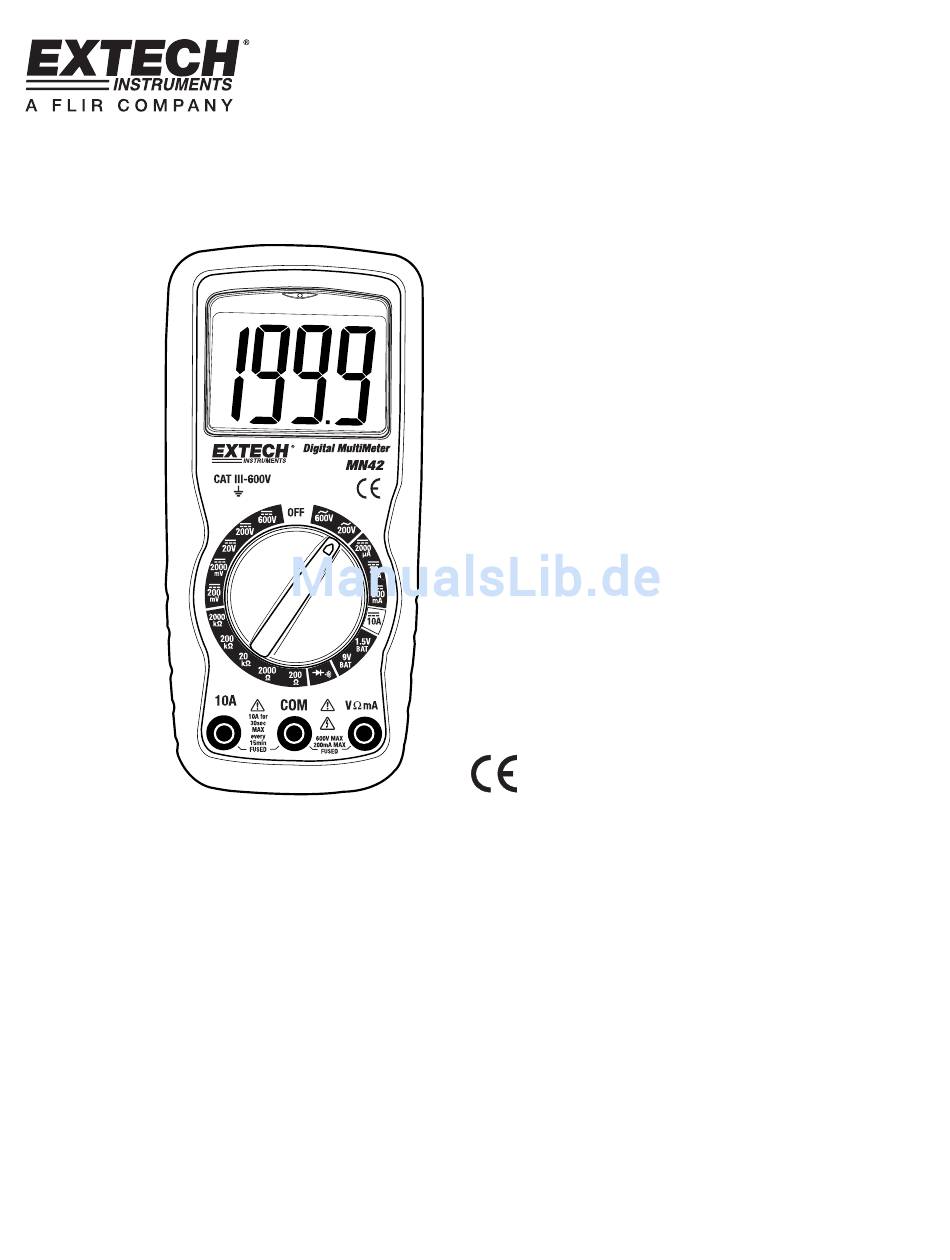

- Seite 1 Benutzerhandbuch Digitalmultimeter Modell MN42 MN42-EU - V1.1 – 07/2010...
-
Seite 2: Sicherheitsanweisungen

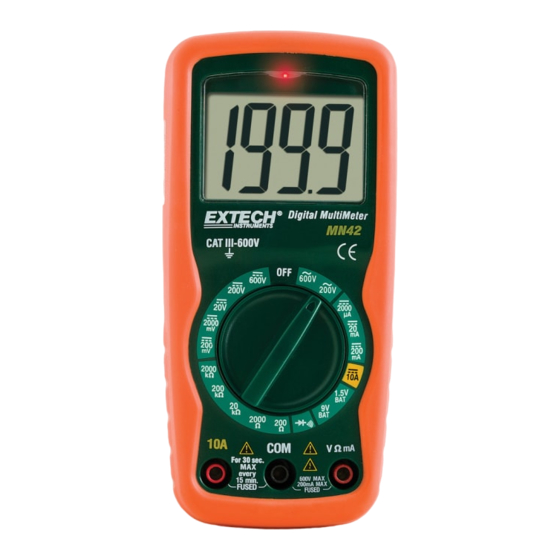

Einführung Wir gratulieren Ihnen zum Kauf des Extech MN42 Multimeters. Das MN42 ermöglicht die Prüfung von Wechsel-/Gleichspannung, Gleichstrom und Widerstand. Eine fachgerechte Benutzung und Wartung dieses Messgerätes ermöglicht viele Jahre zuverlässiger Arbeit. Sicherheit Steht dieses Symbol neben einem anderen Symbol, Anschluss oder Arbeitsgerät, bedeutet dies, dass der Bediener eine Erläuterung in der... - Seite 3 6. 10 A Buchse Hinweise: Klappständer-, Sicherungs- u. Batteriefach befinden sich auf der Rückseite des Gerätes. Symbole •))) Durchgang Diode µ Mikro (A) Milli (V, A) kilo (ohm) Ω Wechselstrom (AC) Gleichstrom (DC) Batterieprüfung Batterieanzeige MN42-EU - V1.1 – 07/2010...
-
Seite 4: Kontaktlose Spannungsprüfung (Ncv)
V Buchse an. Legen Sie die schwarze Prüfspitze an das neutrale Ende des Schaltkreises an. Legen Sie die rote Prüfspitze an die positive Seite des Schaltkreises an. Lesen Sie die Spannung vom Bildschirm ab. MN42-EU - V1.1 – 07/2010... -
Seite 5: Gelichspannungsmessung
Seite des Schaltkreises an. Schalten Sie den Schaltkreis wieder zu. Lesen Sie den Strommesswert vom Bildschirm ab. Drehen Sie für mADC Messungen, den Funktionsschalter schrittweise auf die niedrigeren mADC Bereiche um eine höhere Messwertauflösung zu bekommen. MN42-EU - V1.1 – 07/2010... -
Seite 6: Widerstandsmessung
Ω Buchse an. Legen Sie die Prüfspitzen an den zu prüfenden Schaltkreis oder Leiter an. Ist der Widerstandswert kleiner als ca. 30Ω, ertönt ein akustisches Signal. Ist der Schaltkreis offen, wird auf dem Bildschirm “1” angezeigt. MN42-EU - V1.1 – 07/2010... - Seite 7 Batterie an. Legen Sie die rote Prüfspitze an die positive Seite der Batterie an. Lesen Sie die Spannung vom Bildschirm ab. Schwach Schlecht 9 V Batterie >8,2 V 7,2 bis 8,2 V <7,2 V 1,5 V Batterie >1,35 V 1,22 bis 1,35 V <1,22 V MN42-EU - V1.1 – 07/2010...
-
Seite 8: Wartung
Haushaltsabfall wird verboten! Sie können Ihre benutzten Batterien/Akkumulatoren an den Ansammlungspunkten in Ihrer Gemeinschaft überreichen oder, wohin Batterien/Akkumulatoren verkauft werden! Beseitigung: Folgen Sie den gültigen zugelassenen Bedingungen in Bezug auf die Beseitigung der Vorrichtung am Ende seines Lebenszyklus MN42-EU - V1.1 – 07/2010... -
Seite 9: Auswechseln Der Sicherung
• (% des Messwertes) – Das ist die Genauigkeit des Messungsschaltkreises. • (+ Ziffern) – Das ist die Genauigkeit des Analog-Digital-Wandlers. Die Genauigkeit ist für 18 C bis 28 C (65 F bis 83 F) und weniger als 70% RH angegeben. MN42-EU - V1.1 – 07/2010... -
Seite 10: Allgemeine Technische Daten
Ausrüstung der ÜBERSPANNUNGSKATEGORIE IV ist zum Gebrauch am Ort der Installation bestimmt. Bemerkung – Dazu gehören zum Beispiel Strommessgeräte und Primärüberstromschutz- Ausrüstung Copyright © 2010 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. MN42-EU - V1.1 – 07/2010...
