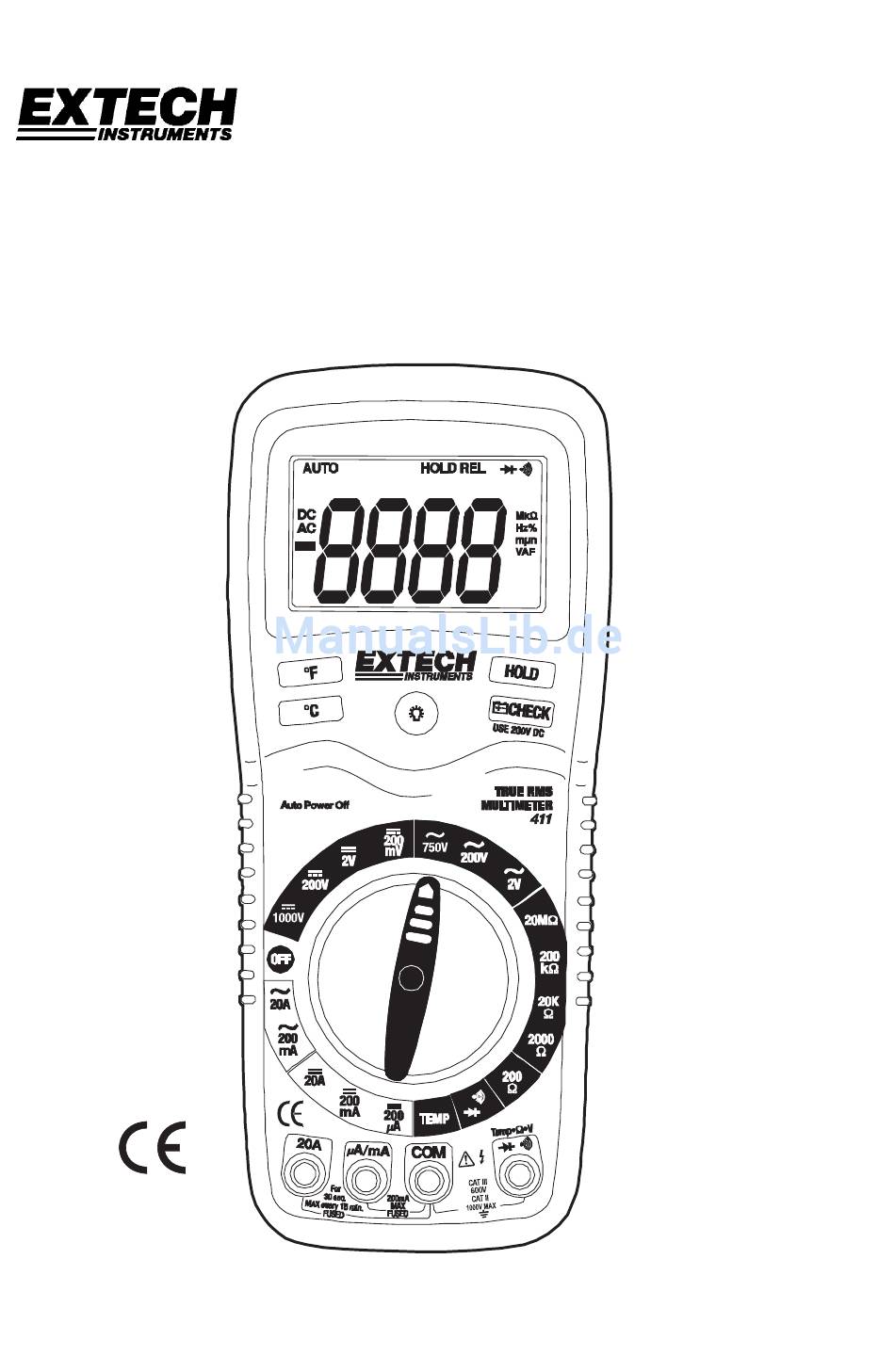

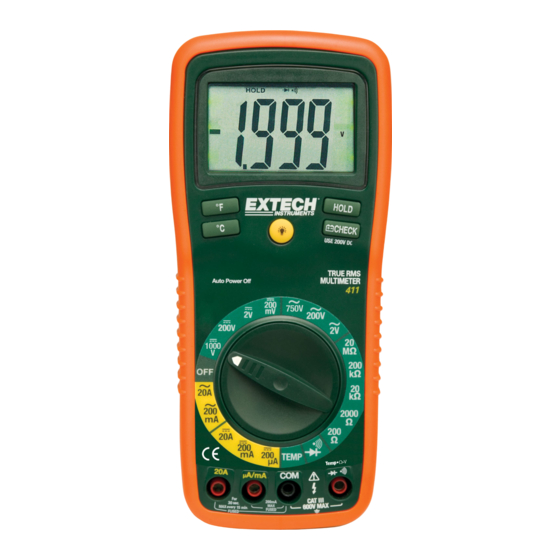

- Seite 1 Bedienungsanleitung Digitale Handmultimeter True RMS Messung (Echteffektivwert) Extech 411...
- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech 411 (Teilenummer EX411) True RMS Multimeter. Dieses Messgerät bietet Ihnen Messfunktionen wie Spannung, Strom, Widerstand, Diodentest und Durchgangsprüfung plus Temperaturfühler. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten.
- Seite 3 ACHTUNG • Unsachgemäße Benutzung dieses Messgerätes kann zu Schäden, Stromschlägen, Verletzungen oder Lebensgefahr führen. Lesen und verstehen Sie diese Bedienungsanleitung vor der Inbetriebnahme. • Vor dem Auswechseln der Batterien oder Sicherungen, klemmen Sie bitte immer die Messleitungen ab. • Überprüfen Sie vor der Benutzung die Messleitungen und das Messgerät auf eventuelle Schäden.
-
Seite 4: Sicherheitsanweisungen
ÜBERSPANNUNG KATEGORIE III Dieses Meter entspricht den Normen für ÜBERSPANNUNG, CAT III gemäß IEC 610-1- 2001. Messgeräte der Kategorie III sind vor transienten Überspannungen in festen Anlagen auf Verteilerebene geschützt. Zu den Beispielen gehören Schalter in stationären Anlagen und Ausrüstungen zum industriellen Gebrauch mit einer permanenten Verbindung zu den festen Anlagen. - Seite 5 Bedienelemente und Buchsen 1. Schutzrahmen LC-Display mit 2000 Zählimpulsen 3. Taste für Fahrenheit 4. Taste für Grad Celsius Funktionswahlschalter 5. mA, uA und A-Eingangsbuchsen 6. COM--Eingangsbuchse 7. Plus-Eingangsbuchse 8. Batterieprüftaste 9. Haltetaste 10. Taste für die Hintergrundbeleuchtung Hinweis: Standfuß zum Ausklappen und Batteriefach befinden sich auf der Geräterückseite.
- Seite 6 Bedienungsanleitung WARNUNG : Stromschlaggefahr. Wechselstrom- und Gleichstrom-Hochspannungskreise sind sehr gefährlich und sollten mit äußerster Vorsicht gemessen werden. 1. IMMER den Funktionswahlschalter auf OFF (Aus) stellen, wenn das Messgerät nicht in Betrieb ist. 2. Wenn “1 ” während einer Messung angezeigt wird, dann überschreitet der Wert den gewählten Messbereich.
- Seite 7 WECHELSPANNUNGSMESSUNGEN WARNUNG : Stromschlaggefahr. Die Sondenspitzen sind manchmal nicht lang genug, um die spannungsführenden Teile in manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte tief in den Steckdosen eingelassen sind. Daher wird bei einer Messung unter Umständen 0 Volt angezeigt, obwohl sich tatsächlich Spannung in der Steckdose befindet.
- Seite 8 GLEICHSTROMMESSUNGEN VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A- Skala durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden. 1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. 2.
- Seite 9 WECHSELSTROMMESSUNGEN VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A- Skala durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden. 1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. 2.
- Seite 10 DURCHGANGSPRÜFUNG WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung stehenden Schaltkreisen oder Leitungen messen. 1. Den Funktionswahlschalter auf stellen. 2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. Stecken Sie den Bananenstecker des roten Messkabels in die positive Ω-Buchse.
- Seite 11 TEMPERATURMESSUNGEN 1. Den Funktionswahlschalter auf TEMP stellen. 2. Die Temperatursonde in die Temperaturbuchse stecken und dabei auf die richtige Polung achten. 3. Zum Einstellen von ºC oder ºF, den Knopf drücken. 4. Die Spitze des Temperaturfühlers an die Stelle führen, deren Temperatur gemessen werden soll.
-
Seite 12: Technische Daten
Technische Daten Messfunktion Reichweite Auflösung Präzision Gleichstrom- 200mV 0,1mV ±(0,3% Messung + 2 Ziffern) Spannung 0,001V ±(0,5% Messung + 2 Ziffern) (V DC) 200V 0,1V 1.000V ±(0,8% Messung + 2 Ziffern) Wechselstrom- 50 bis 400Hz 400Hz bis 1kHz Spannung ±(1,0% Messung +6 ±(2,0% Messung +8 0,001V (V AC) - Seite 13 Technische Daten Prüfstrom von max. 1mA, Leerlaufspannung, 2,8 DC typisch Diodentest Ein Tonsignal erfolgt, wenn sich der Widerstand unter ca. 150Ω Durchgangsprüfung befindet. 10MΩ Eingangsimpedanz True rms AC-Reaktion 50Hz bis 1kHz ACV-Bandbreite 200mV DCA-Spannungsabfall 3 ½ Ziffer, 2000-Punkt LCD, 0,9” Ziffern Display Automatische Ausschaltfunktion 15 Minuten (ungefähr) “1”...
-
Seite 14: Wartung
Wartung WARNUNG: Um die Gefahr eines elektrischen Schlags zu vermeiden, trennen Sie das Messgerät Netzverbindung, entfernen Messleitungen Eingangsbuchsen und schalten Sie das Messgerät AUS, bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht, wenn das Gehäuse geöffnet ist. Bei sorgfältiger Behandlung und Beachtung der Pflegeanweisungen, wird Ihnen dieses Multimeter jahrelange zuverlässige Dienste leisten: 1. -
Seite 15: Auswechseln Der Sicherungen
9. Den rückseitigen Deckel wieder aufsetzen, Batterie einlegen und den Batteriefachdeckel schließen. WARNUNG : Stromschlaggefahr. Sas Messgerät nicht bedienen, bevor der Sicherungsdeckel richtig aufgesetzt und verschlossen ist. Copyright © 2007 Extech Instruments Corporation Alle Rechte vorbehalten, einschließlich das Recht zur vollständigen oder teilweisen Reproduktion in beliebiger Form. www.extech.com EX411-EU_GER V4.0...
