5.4
3Φ 4W (drei Phasen - vier Leitungen) Messungen
1.
Schalten Sie das Instrument durch Betätigung der EIN/AUS TASTE ein, und
betätigen Sie anschließend die 1Φ 3Φ TASTE, um das 3Φ 4W System auszuwählen,
der ausgewählte Systemname wird im unteren linken Teil auf Bildschirm 2
angezeigt.
2.
Schließen Sie die Leitungsspannung L1, L2, L3 und Vn an die Anschlüsse V1, V2, V3 und
N des Instruments an
3.
Schließen Sie die drei (3) Messzangen (A1, A2, A3) an Leitungen A1, A2, A3 an
4.
Schließen Sie die Messzangen (A1, A2, A3) an die Anschlüsse A1, A2, A3 des
Messgerätes an
5.
Die entsprechenden Messungsfaktoren werden auf dem Bildschirm angezeigt
6.
Messdefinitionen finden Sie im Anhang 1 (5-11)

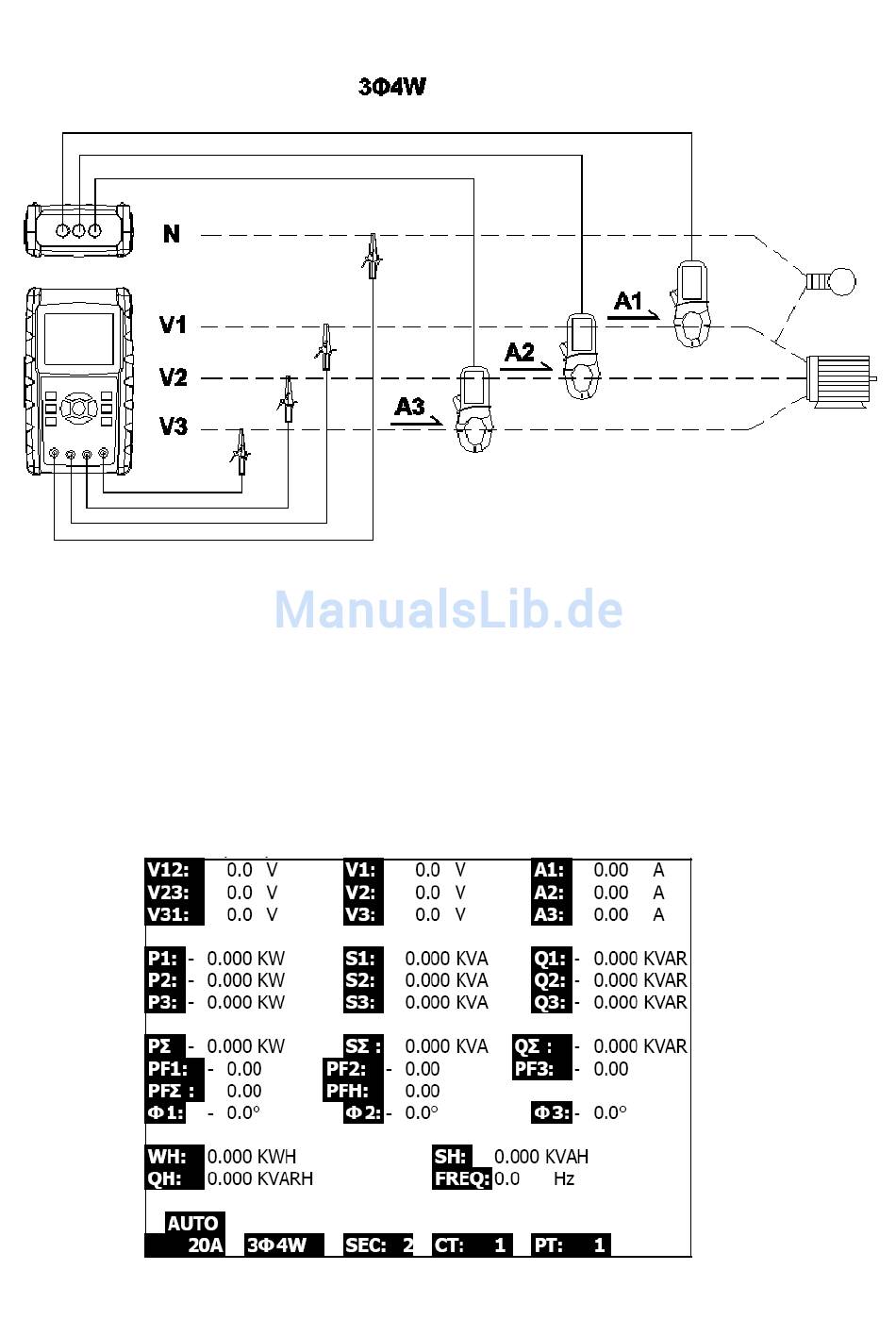

Abb. 5-4
28
382100-de-DE_V2.7 12/15
