4.5.11 Einstellung der RS-232 Ausgabeparameter
1.
Betätigen und halten Sie die SHIFT TASTE mindestens zwei Sekunden lang gedrückt und
wählen Sie mit ▲ oder ▼ die Ausgabewerte. (8 Punkte) max.
2.
Befindet sich der Kursor auf dem ausgewählten Parameter, betätigen Sie SHIFT noch
einmal, und der ausgewählte Parameter wird hervorgehoben angezeigt
3.
Werden mehr als neun Parameter ausgewählt, wird auf dem Bildschirm " full " angezeigt.
4.
Nach der Auswahl abgeschlossen ist, drücken und halten Sie die UMSCHALT-Taste
mindestens zwei Sekunden lang, um zu zeigen das Symbol "Schicht1" und zeigt alle
ausgewählten Elemente
5.
Betätigen Sie ▼ auf Bildschirm 1, um die nächste Funktion zu aktivieren (RS232 Out Sel
→ Year)

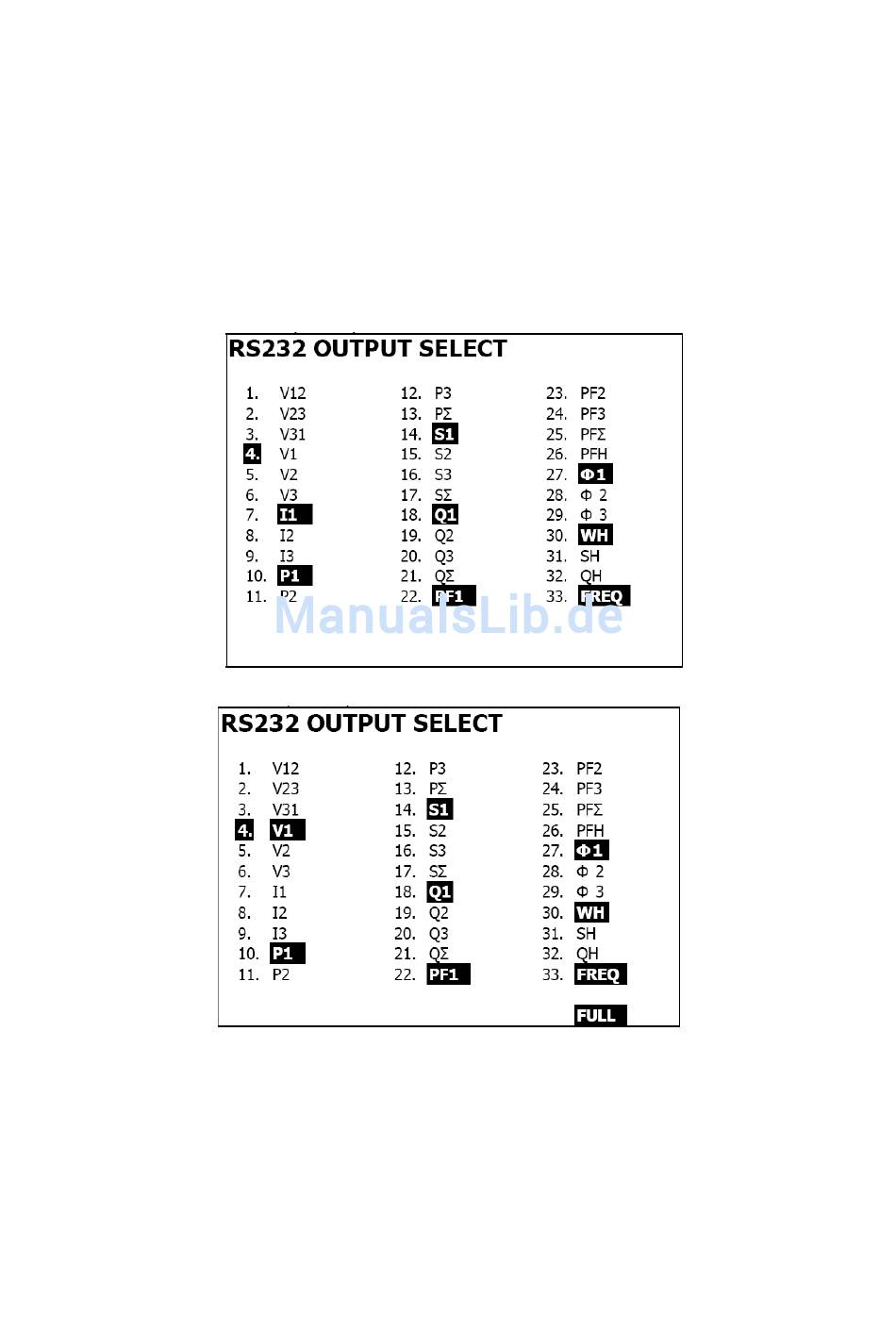

Abbildung 4-5-11a: RS232 Ausgabe(Output Select) (Bildschirm 1)
4.5.12 Uhrzeit und Datum einstellen
1.
Betätigen Sie SHIFT einmal, und das Symbol " SHIFT1 " wird ausgeblendet; stellen Sie mit
▲ oder ▼die Parameter ein (betätigen und halten Sie ▲ oder ▼ mindestens zwei
Sekunden lang gedrückt, um schnell zu scrollen)
2.
Betätigen Sie ▼ auf Bildschirm 1, um die nächste Einstellfunktion zu aktivieren (Year ->
Month)
3.
Die Einstellungen (Month -> Date), (Date -> Hour), (Hour -> Minute), (Minute -> Second)
werden auf gleiche Weise vorgenommen, wie oben in den Schritten 1 und 2 beschrieben
Abbildung 4-5-11b: RS232 Ausgabe (Bildschirm 2)
23
382100-de-DE_V2.7 12/15
