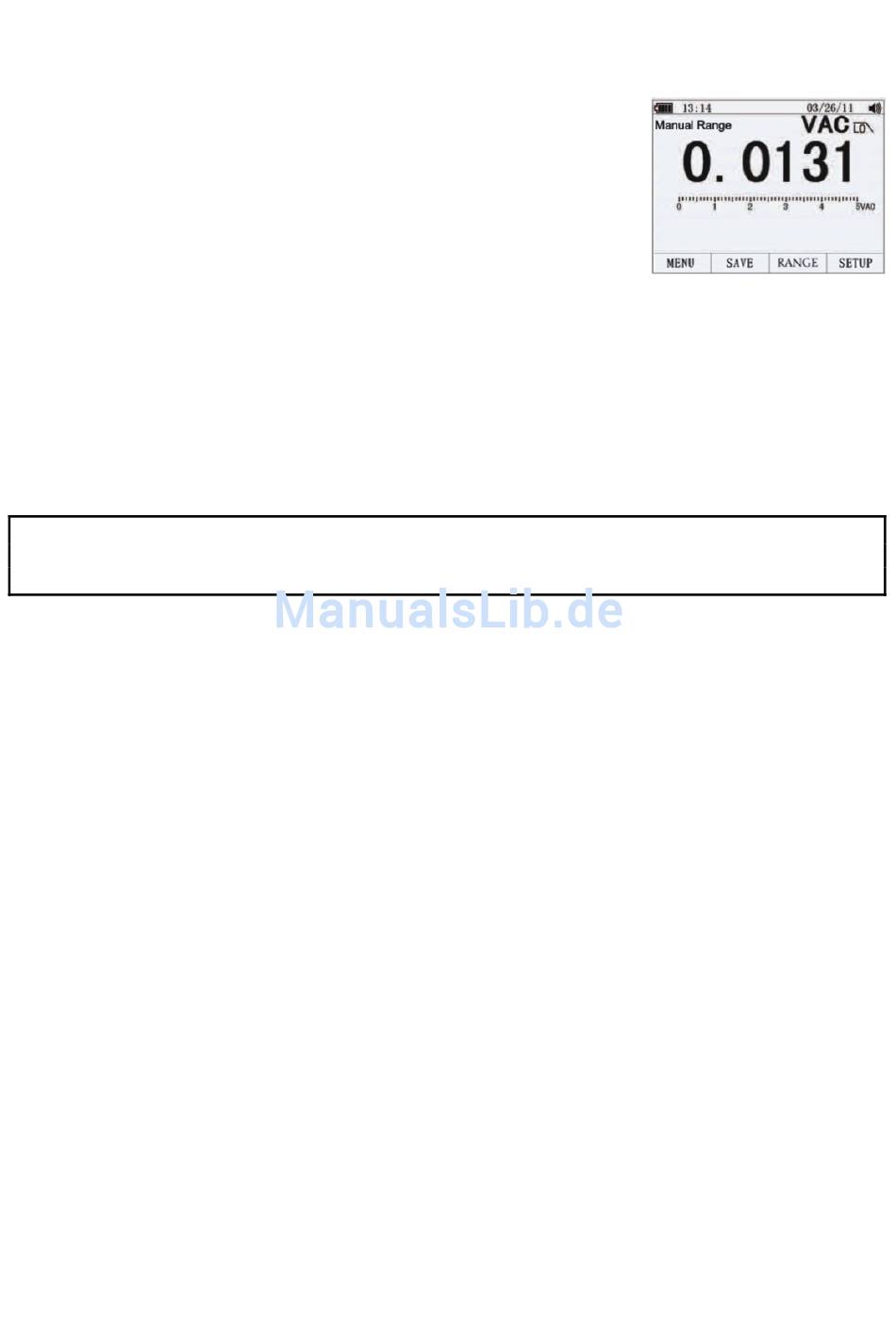

TIEFPASSFILTER FÜR WECHSELSPANNUNGS‐MESSUNGEN
Das Messgerät ist mit einem Wechselstrom‐Tiefpassfilter
ausgerüstet. Gehen Sie zum Aktivieren des Filters
folgendermaßen vor:
1. Stellen Sie den Funktionsdrehschalter in die Stellung V~.
2. Drücken Sie die Taste F1 (MENU).
3. Bewegen Sie den Menüselektor auf das Feld LOW PASS
(Tiefpass) und drücken Sie OK.
4. Wählen Sie LPF (Tiefpassfilter) und drücken Sie dann OK.
5. Drücken Sie die Taste F3 (RANGE) und drücken Sie dann die Taste F2 (MANUAL).
6. Bewegen Sie den Menüselektor auf das Feld 500V und drücken Sie OK.
MESSUNG VON WECHSEL‐/GLEICHSPANNUNGEN IN MILLIVOLT
VORSICHT: Messen Sie keine Gleich‐/Wechselspannungen, wenn gerade ein Motor im Stromkreis ein‐
oder ausgeschaltet wird. Es können hohe Spannungsspitzen auftreten, die das Messgerät beschädigen
können.
1. Stellen Sie den Funktionsdrehschalter in die Stellung mV.
2. Drücken Sie die Taste F1 (MENU). Bewegen Sie den Menüselektor auf den
Menüpunkt mit der Bezeichnung mVDC oder mVAC und drücken Sie dann OK.
3. Wählen Sie aus den Tastenoptionen mVDC oder mVAC und drücken Sie OK.
4. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM‐
Eingangsbuchse.
5. Stecken Sie den Bananenstecker der roten Messleitung in die positive V‐
Eingangsbuchse.
6. Berühren Sie mit der schwarzen Prüfspitze den Minuspol des Stromkreises.
7. Berühren Sie mit der roten Prüfspitze den Pluspol des Stromkreises.
8. Lesen Sie nun den Spannungs‐Messwert im Display ab.
17
Extech Instruments
GX900-EU-DE V1.6 4/14
