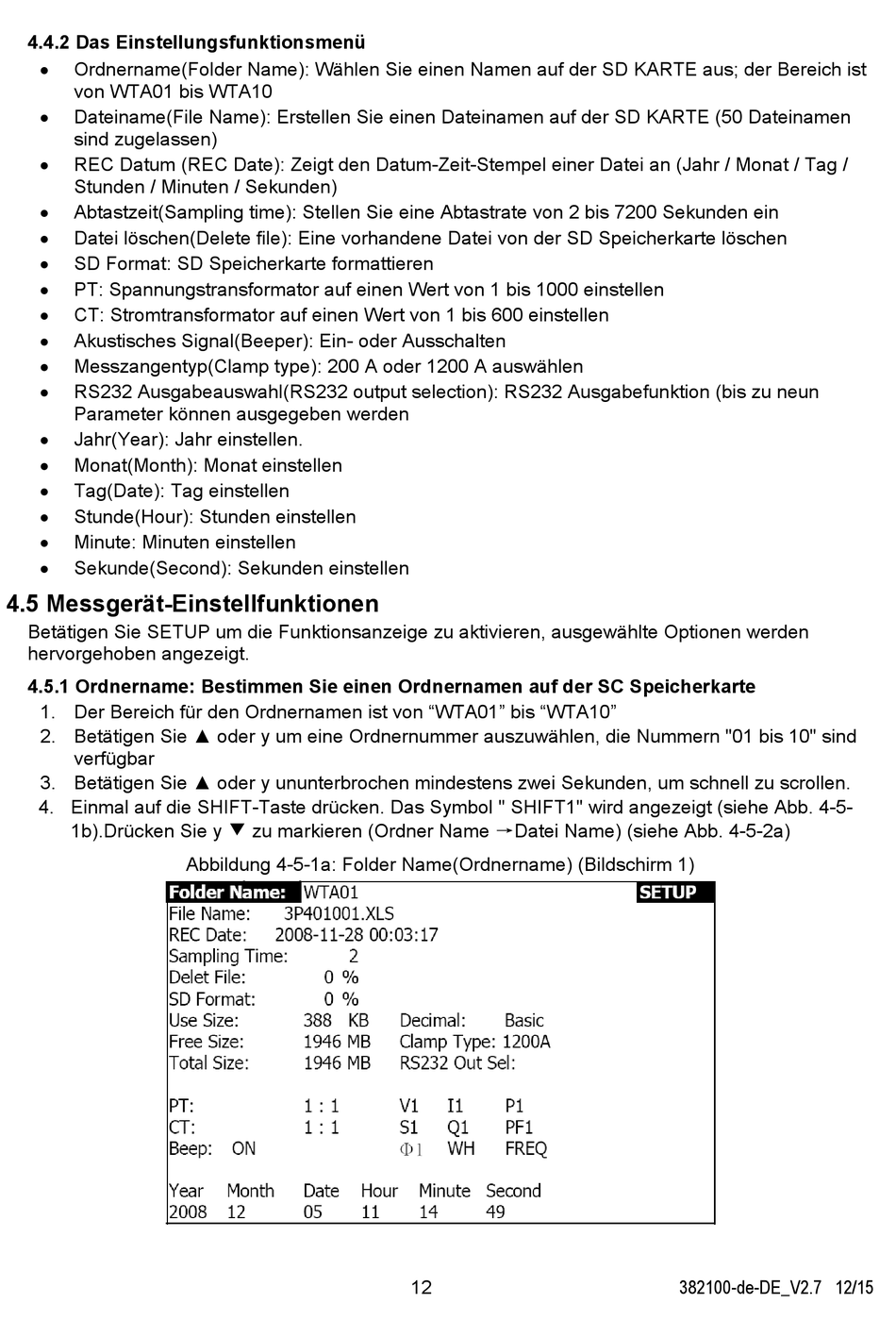

4.4.2 Das Einstellungsfunktionsmenü
Ordnername(Folder Name): Wählen Sie einen Namen auf der SD KARTE aus; der Bereich ist
von WTA01 bis WTA10
Dateiname(File Name): Erstellen Sie einen Dateinamen auf der SD KARTE (50 Dateinamen
sind zugelassen)
REC Datum (REC Date): Zeigt den Datum-Zeit-Stempel einer Datei an (Jahr / Monat / Tag /
Stunden / Minuten / Sekunden)
Abtastzeit(Sampling time): Stellen Sie eine Abtastrate von 2 bis 7200 Sekunden ein
Datei löschen(Delete file): Eine vorhandene Datei von der SD Speicherkarte löschen
SD Format: SD Speicherkarte formattieren
PT: Spannungstransformator auf einen Wert von 1 bis 1000 einstellen
CT: Stromtransformator auf einen Wert von 1 bis 600 einstellen
Akustisches Signal(Beeper): Ein- oder Ausschalten
Messzangentyp(Clamp type): 200 A oder 1200 A auswählen
RS232 Ausgabeauswahl(RS232 output selection): RS232 Ausgabefunktion (bis zu neun
Parameter können ausgegeben werden
Jahr(Year): Jahr einstellen.
Monat(Month): Monat einstellen
Tag(Date): Tag einstellen
Stunde(Hour): Stunden einstellen
Minute: Minuten einstellen
Sekunde(Second): Sekunden einstellen
4.5 Messgerät-Einstellfunktionen
Betätigen Sie SETUP um die Funktionsanzeige zu aktivieren, ausgewählte Optionen werden
hervorgehoben angezeigt.
4.5.1 Ordnername: Bestimmen Sie einen Ordnernamen auf der SC Speicherkarte
1. Der Bereich für den Ordnernamen ist von "WTA01" bis "WTA10"
2. Betätigen Sie ▲ oder y um eine Ordnernummer auszuwählen, die Nummern "01 bis 10" sind
verfügbar
3. Betätigen Sie ▲ oder y ununterbrochen mindestens zwei Sekunden, um schnell zu scrollen.
4. Einmal auf die SHIFT-Taste drücken. Das Symbol " SHIFT1" wird angezeigt (siehe Abb. 4-5-
1b).Drücken Sie y ▼ zu markieren (Ordner Name →Datei Name) (siehe Abb. 4-5-2a)
Abbildung 4-5-1a: Folder Name(Ordnername) (Bildschirm 1)
12
382100-de-DE_V2.7 12/15
