5.2
1Φ3W (eine Phase – drei Leitungen) Messung
1.
Schalten Sie das Instrument durch Betätigung der EIN/AUS TASTE ein, und
betätigen Sie anschließend die 1Φ 3Φ TASTE, um 1Φ 3W auszuwählen, der
ausgewählte Systemname der Konfiguration wird im unteren linken Teil auf
Bildschirm 2 angezeigt.
2.
Schließen Sie die Leitungsspannung L1, L2 und Vn (Erde) an die V1, V2 und N
Anschlüsse des Instruments an
3.
Schließen Sie die zwei (2) Messzangen (A1 und A2) an die Leitungen (A1) und
(A2) an
4.
Schließen Sie Messzange 1 und Messzange 2 (A1 und A2) an die A1 und A2
Anschlüsse des Instruments an
5.
Die entsprechenden Messungsfaktoren erscheinen auf dem Bildschirm
6.
Messdefinitionen finden Sie im Anhang 1 (5-11)

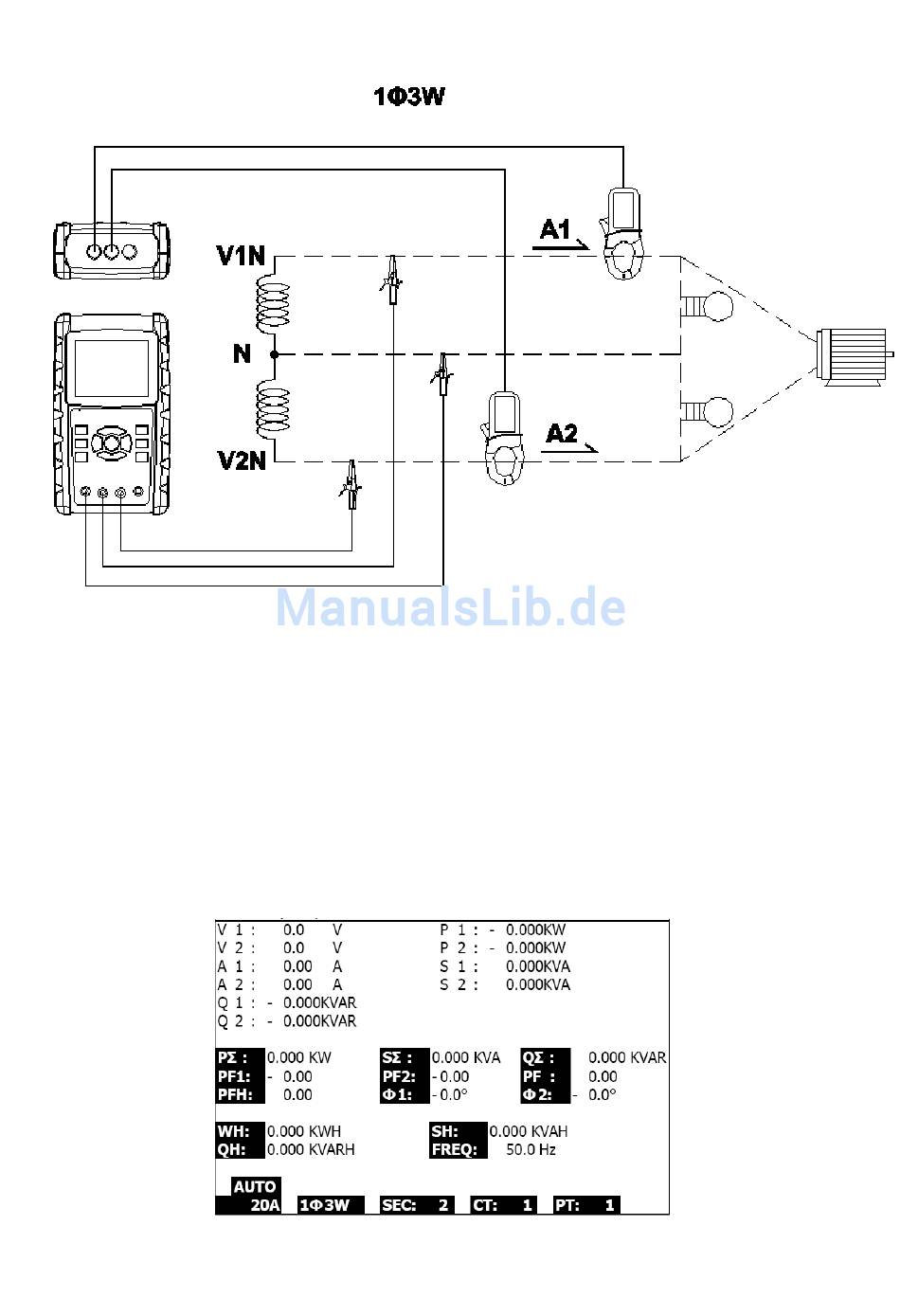

Abb. 5-2
26
382100-de-DE_V2.7 12/15
