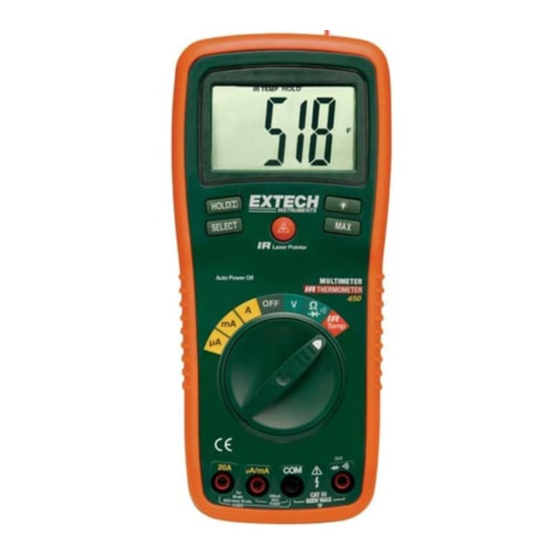

Extech Instruments Extech 450 Bedienungsanleitung

Extech Instruments Extech 450 Bedienungsanleitung

Digital multimeter plus ir-thermometer

Werbung

Bedienungsanleitung
Digital Multimeter
plus IR-Thermometer
Extech 450

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Extech Instruments Extech 450

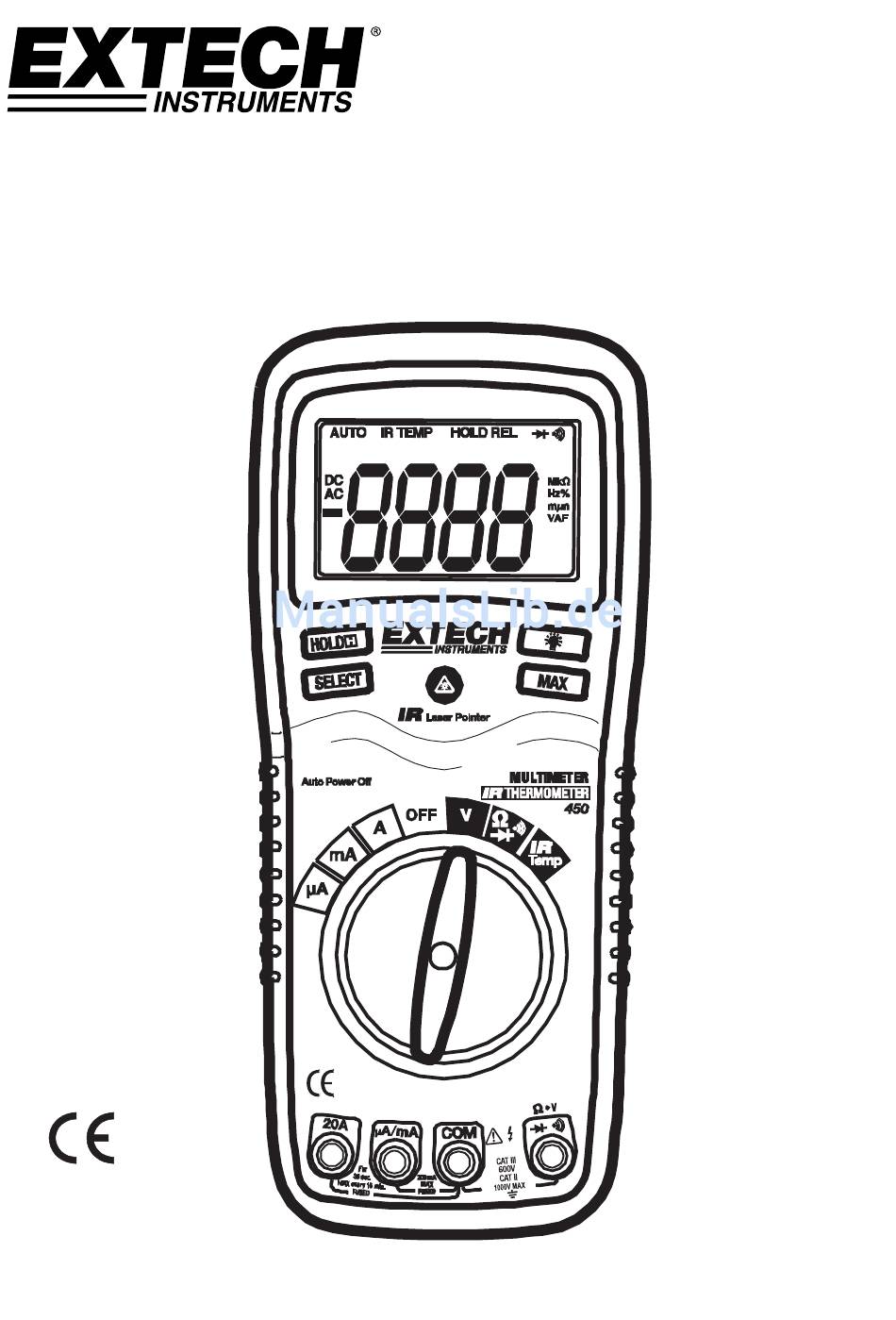

  • Seite 1 Bedienungsanleitung Digital Multimeter plus IR-Thermometer Extech 450...
  • Seite 2: Internationale Sicherheitssymbole

    Einführung Wir gratulieren Ihnen zum Kauf des Extech 450 (Teilenummer EX450) Multimeter mit automatischer Bereichseinstellung plus Infrarot-Thermometer. Dieses Messgerät bietet Ihnen Messfunktionen wie Wechsel-/Gleichspannung, Wechsel-/Gleichstrom, Widerstand, elektr. Kapazität, relative Einschaltdauer, Diodentest und Durchgangsprüfung plus Thermoelement zur berührungslosen Temperaturmessung. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten.
  • Seite 3 ACHTUNG  Unsachgemäße Benutzung dieses Messgerätes kann zu Schäden, Stromschlägen, Verletzungen oder Lebensgefahr führen. Lesen und verstehen Sie diese Bedienungsanleitung vor der Inbetriebnahme.  Vor dem Auswechseln der Batterien oder Sicherungen, klemmen Sie bitte immer die Messleitungen ab.  Überprüfen Sie vor der Benutzung die Messleitungen und das Messgerät auf eventuelle Schäden.
  • Seite 4: Sicherheitsanweisungen

    ÜBERSPANNUNG KATEGORIE III Dieses Messgerät entspricht den Normen für ÜBERSPANNUNG, CAT III gemäß IEC 610-1-2001. Messgeräte der Kategorie III sind vor kurzzeitigen Überspannungen in stationären Anlagen auf Verteilerebene geschützt. Z. B. gehören Schalter in stationären Anlagen und Ausrüstungen zum industriellen Gebrauch mit einer permanenten Verbindung zu den stationären Anlagen. SICHERHEITSANWEISUNGEN Dieses Messgerät wurde zur sicheren Benutzung entwickelt, muss jedoch mit Vorsicht behandelt werden.
  • Seite 5: Bedienelemente Und Buchsen

    Bedienelemente und Buchsen 1. IR-Thermometer und Ziellaser 2. LCD-Display 2000 Zählimpulse 3. HOLD-Taste 4. Auswahltaste 5. Funktionswahlschalter 6. mA, uA und A-Eingangsbuchsen 7. COM-Eingangsbuchse 8. Plus-Eingangsbuchse 9. MAX Hold Knopf (Spannung und Strom) 10. Hintergrundbeleuchtungsknopf -Taste 11. Laser-Lichtzeigertaste 12. Schutzgummi Hinweis: Standfuß...
  • Seite 6 Bedienungsanleitung WARNUNG : Stromschlaggefahr. Wechselstrom- und Gleichstrom-Hochspannungskreise sind sehr gefährlich und sollten mit äußerster Vorsicht gemessen werden. 1. IMMER den Funktionswahlschalter auf OFF (Aus) stellen, wenn das Messgerät nicht in Betrieb ist. 2. Wenn “OL” während einer Messung angezeigt wird, dann überschreitet der Messwert den gewählten Messbereich.
  • Seite 7 WECHELSPANNUNGSMESSUNGEN WARNUNG : Stromschlaggefahr. Die Sondenspitzen sind manchmal nicht lang genug, um die spannungsführenden Teile in manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte tief in den Steckdosen eingelassen sind. Daher wird bei einer Messung unter Umständen 0 Volt angezeigt, obwohl sich tatsächlich Spannung in der Steckdose befindet.
  • Seite 8 WECHSELSTROMMESSUNGEN VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen im 20 A-Messbereich durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden. 1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. 2. Bei Strommessungen bis zu 2000µA AC den Funktionsschalter auf die gelbe µA Position stellen und den Bananenstecker des roten Messkabels in die µA/mA Buchse stecken.
  • Seite 9 DURCHGANGSPRÜFUNG WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung stehenden Schaltkreisen oder Leitungen messen. 1. Den Funktionswahlschalter auf die grüne Ω. .Position stellen. 2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. Stecken Sie den Bananenstecker des roten Messkabels in die positive -Buchse.
  • Seite 10 BERÜHRUNGSLOSE TEMPERATURMESSUNGEN 1. Den Funktionswahlschalter auf die berührungslose IR Position °C oder °F stellen. 2. Das Messgerät auf die zu prüfende Fläche richten. 3. Falls erforderlich die rote IR-Ziellasertaste drücken, um die genaue zu messende Stelle zu lokalisieren. 4. Der zu messende Bereich der Fläche muss größer als die Fläche selbst sein, die über den Abstand zur Fläche ermittelt wird (siehe technische Daten).
  • Seite 11: Technische Daten

    Technische Daten Messfunktion Reichweite Auflösung Präzision Gleich- 200mV 0,1mV (0,5% Messung + 2 Ziffern) spannung 0,001V (0,8% Messung + 2 Ziffern) 0,01V 200V 0,1V 1000V (1% Messung +3 Ziffern) Wechsel- 50 bis 400 Hz 400 Hz bis 1kHz spannung (1,0% Messung +4 (2,5% Messung +8 0,001V Ziffern)
  • Seite 12 ANMERKUNG: Die Genauigkeitsangaben bestehen aus zwei Elementen:  (% Messwert) – Dies ist die Genauigkeit des Messschaltkreises.  (+ Ziffern) – Dies ist die Genauigkeit des Analog-Digital-Wandlung. Diodentest Prüfstrom von max. 0,3mA, Leerlaufspannung, 1,5 V DC typisch Durchgangsprüfung Ein akustisches Signal ertönt, wenn der Widerstand unter 150 (ungefähr) liegt, Prüfstrom <0,7mA Temperaturfühler Benötigt ein Thermoelement vom Typ K...
  • Seite 13: Wartung

    Wartung WARNUNG: Stromschlaggefahr. Trennen Sie das Messgerät von der Netzverbindung, entfernen Sie die Testanschlüsse aus den Eingangsanschlüssen und schalten Sie das Messgerät AUS, bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht, wenn das Gehäuse geöffnet ist. Bei sorgfältiger Behandlung und Beachtung der Pflegeanweisungen, wird Ihnen dieses Multimeter jahrelange zuverlässige Dienste leisten: MESSGERÄT TROCKEN HALTEN.
  • Seite 14: Auswechseln Der Sicherungen

    AUSWECHSELN DER SICHERUNGEN WARNUNG: Stromschlaggefahr. Trennen Sie das Messgerät vom Netz, entfernen Sie die Messkabel aus den Eingangsanschlüssen und schalten Sie das Messgerät AUS, bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht, wenn das Gehäuse geöffnet ist. Die Messkabel vom Messgerät entfernen. Den Schutzgummi abnehmen.
