7.0 PC Schnittstelle
7.1 RS-232 serielles PC Schnittstellen-
Protokoll

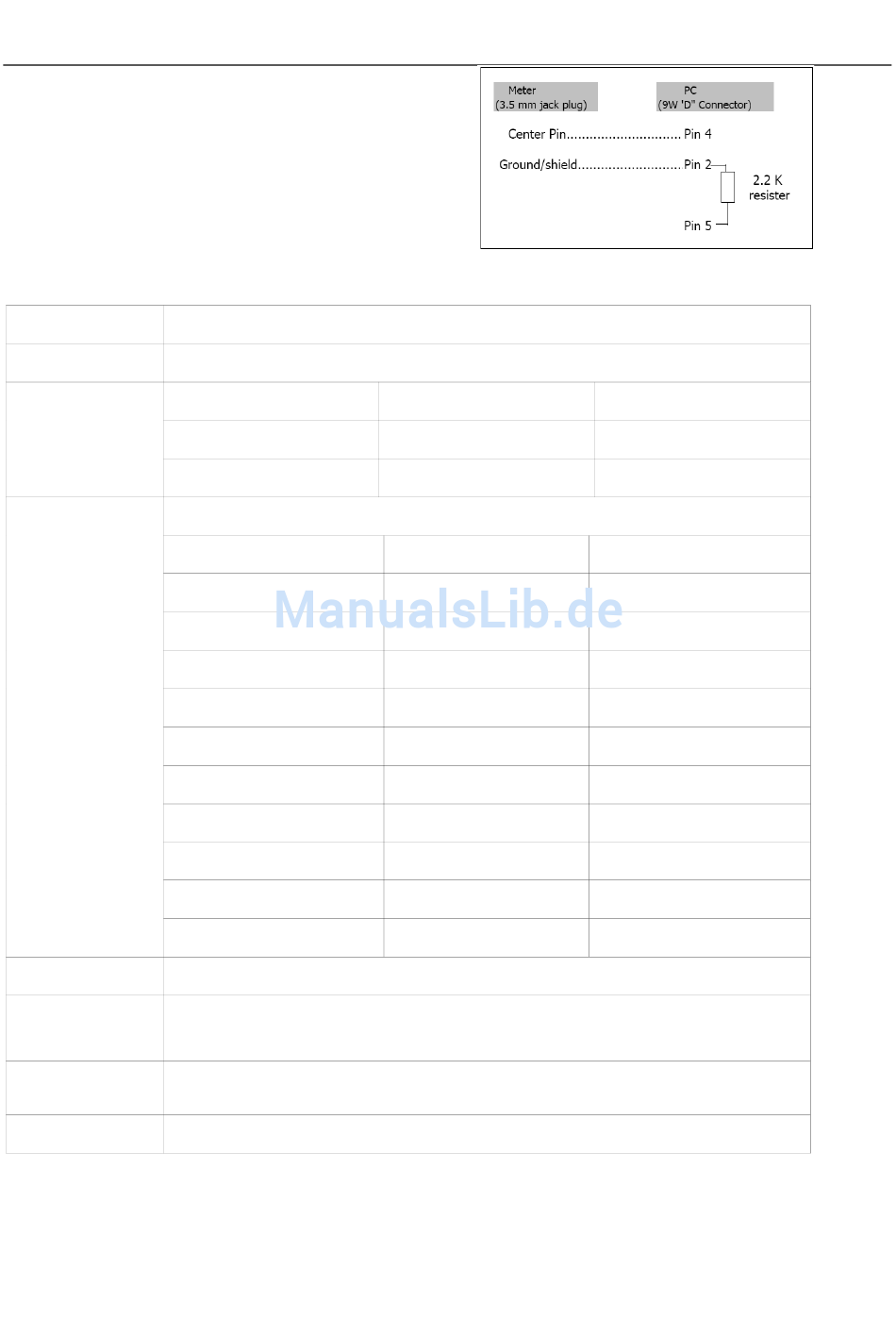

Das Messgerät ist mit einem Klinkenstecker von 3,5
mm Durchmesser (3-16, Abb. 1) für PC
Schnittstellen ausgerüstet. Es wird ein 16-Ziffern
Datenstrom ausgegeben. Der 16-Ziffern Datenstrom
wird auf folgende Weise konfiguriert:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
D15
Startwort
D14
4
1 CH = 1
D13
4 CH = 1 to 4
7 CH = 1 to 7
D12 & D11
Bildschirmsignaltafel
31=HZ
32=DEGREE
48=K WATT
50=ACV
52=ACA
64=KVA
65=KW/HR
B6 = KACV
B7 = MACV
B8 = KACA
B9 = MACA
D10
Polarität (0 = Positiv; 1 = Negativ)
D9
Dezimalpunkt(DP), Position von links nach rechts 0 = Kein DP, 1= 1
DP, 2 = 2 DP, 3 = 3 DP
D8 bis D1
Messwert, D1 = LSD, D8 = MSD
Zum Beispiel : Messwert = 1234; D8 bis D1 ist : 00001234
D0
Endwort
RS232 Einstellungen
Baudrate: 9600; Parität: Keine Parität; Datenbitzahl: 8 Datenbits; Stoppbit: 1
2 CH = 1 to 2
5 CH = 1 to 5
8 CH = 1 to 8
C0 = MW
C1 = GW
C2 = TW
C3 = MVA
C4 = GVA
C5 = TVA
C6 = KVAR
C7 = MVAR
C8 = GVAR
C9 = TVAR
D0 = MW/Hr
36
3 CH = 1 to 3
6 CH = 1 to 6
9 CH = 1 to 9
D1 = GW/Hr
D2 = TW/Hr
D3 = KVA/Hr
D4 = MVA/Hr
D5 = GVA/Hr
D6 = TVA/Hr
D7 = KVAR/Hr
D8 = MVAR/Hr
D9 = GVAR/Hr
E0 = TVAR/Hr
F9 = PF; G2 = PFH
382100-de-DE_V2.7 12/15
