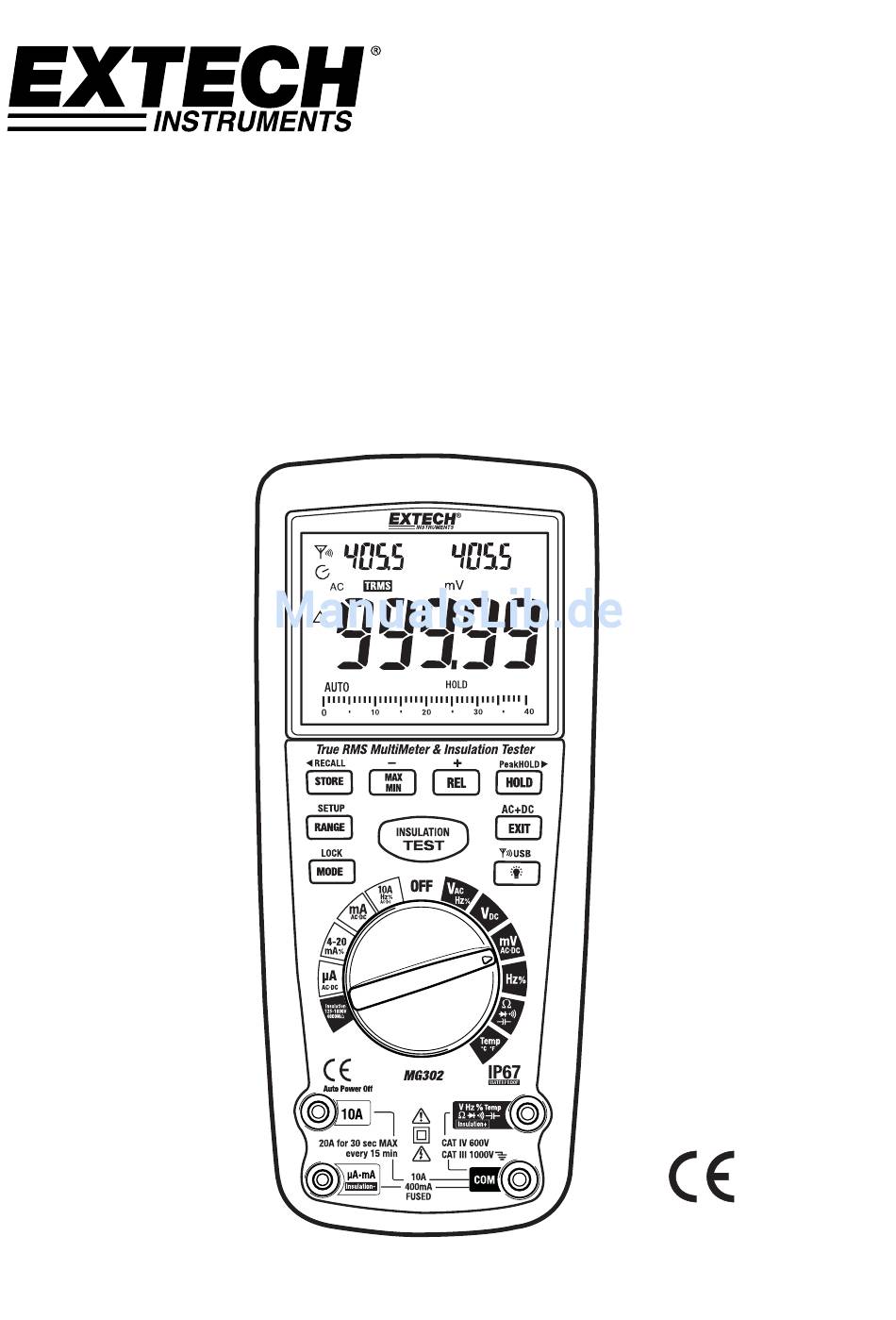

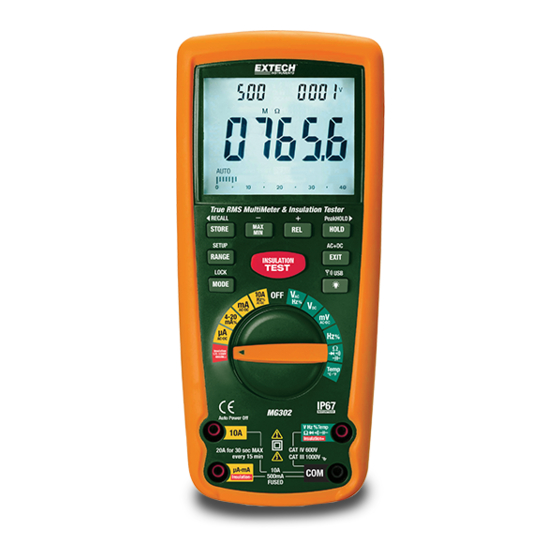

- Seite 1 Benutzerhandbuch Kabelloses TRMS Multimeter und Isolations-Messgerät Modell MG302...
- Seite 2 Hinweis –Beispiele für solche Geräte sind Schalter in einer festen Installation und Geräte für industriellen Einsatz mit dauerndem Anschluss an die feste Installation. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV sind für den Einsatz an der Einspeisung in die Installation bestimmt. Hinweis –Beispiele für solche Geräte sind Elektrizitätszähler und Überstromschutzschalter. MG302-de-DE_v2.4 6/16...
-
Seite 3: Sicherheitsanweisungen
Abdeckungen öffnen, um die Sicherung oder die Batterien auszutauschen. Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung und die Batterie- und Sicherungsabdeckung richtig und sicher befestigt sind. Bei unsachgemäßer Verwendung, kann das Gerät trotz der eingebauten Schutzvorrichtung beschädigt werden. MG302-de-DE_v2.4 6/16... - Seite 4 Prozent (Tastverhältnis) Relativ Wechselstrom AUTO Automatische Bereichswahl Gleichstrom HOLD Anzeige halten ºF Grad Fahrenheit ºC Grad Celsius Maximum Minimum Seriennummer Sekunde Parameter einstellen AC +DC Wechselstrom + Gleichstrom TRMS Echt-Effektivwert Speichern Wiederaufruf AUTO Automatische Bereichswahl Abschaltautomatik aktiviert Hintergrundbeleuchtung Neben-Displays MG302-de-DE_v2.4 6/16...
-
Seite 5: Gleichspannungsmessung
Drücken und halten Sie die Taste MODE für 2 Sekunden, bis das Symbol „Hz” erscheint. Lesen Sie die Frequenz im Haupt-Display ab. Betätigen Sie erneut die Taste MODE zur Anzeige von „%”. Lesen Sie den %-Wert des Arbeitszyklus im Haupt-Display ab. Drücken Sie EXIT, um zur Anzeige von AC-Volt zurückzukehren. MG302-de-DE_v2.4 6/16... -
Seite 6: Gleichstrommessung
Innerhalb der Messfunktionen VAC, mV (AC), 10 A (AC), mA (AC) und uA (AC), betätigen Sie die Taste EXIT für 2 Sekunden, um den AC+DC Mess-Modus zu öffnen. Der LCD-Display zeigt das Symbol AC+DC an. Drücken Sie die Taste EXIT zum Verlassen dieser Funktion. MG302-de-DE_v2.4 6/16... -
Seite 7: Wechselstrom (Ac)-Messungen (Frequenz, Arbeitszyklus)
Legen Sie die Prüfspitzen an den Schaltkreis oder das zu prüfende Teil. Entfernen Sie am Besten eine Seite des zu prüfenden Teils, damit der restliche Schaltkreis nicht durch die Widerstandsmessung gestört wird. Lesen Sie den Widerstand von der Anzeige ab. MG302-de-DE_v2.4 6/16... -
Seite 8: Durchgangsprüfung
Verbinden Sie den Bananenstecker der roten Messleitung mit der positiven V - Buchse. Drücken Sie die Taste MODE, um “F” anzuzeigen. Halten Sie die Spitzen der Messfühler an den zu messenden Stromkreislauf. Lesen Sie den Kapazitäts-Messwert auf dem Display ab. MG302-de-DE_v2.4 6/16... -
Seite 9: Temperaturmessungen
Messleitung mit der positiven Hz -Buchse. Halten Sie die beiden Spitzen der Messfühler an den zu testenden Stromkreislauf. Lesen Sie den Frequenz-Messwert auf dem LCD-Bildschirm ab. Drücken Sie die Taste MODE, um “%” anzuzeigen. Lesen Sie den % Arbeitszyklus-Messwert auf dem LCD-Bildschirm ab. MG302-de-DE_v2.4 6/16... -
Seite 10: Isolationswiderstands-Messungen
Hochspannung wird ausgeschaltet und die Widerstandswerte werden im Haupt-Display angezeigt und beibehalten. Im Anschluss daran leitet das Messgerät den Rest der Isolations-Prüfspannung ab. Hinweis: Durch Drehen des Funktionsschalters auf eine andere Position oder Betätigen der Taste EXIT wird die Isolationswiderstands-Prüfung automatisch abgebrochen. RANGE MG302-de-DE_v2.4 6/16... -
Seite 11: Automatische/Manuelle Messbereichswahl
Innerhalb der Messfunktionen VAC, mV (AC), 10 A (AC), mA (AC) und uA (AC), betätigen Sie die Taste EXIT für 2 Sekunden, um den AC+DC Mess-Modus zu öffnen. Der LCD-Display zeigt das Symbol AC+DC an. Drücken Sie die Taste EXIT zum Verlassen dieser Funktion. MG302-de-DE_v2.4 6/16... -
Seite 12: Hintergrundbeleuchtung
Drücken Sie die Taste EXIT zum Verlassen der Recall-Funktion. DATENSPEICHER LÖSCHEN Wenn das Gerät ausgeschaltet ist, drücken und halten Sie die Taste RANGE, und drehen Sie gleichzeitig den Funktionsschalter auf eine beliebige „An”-Position. Lösen Sie die Taste RANGE. Der Datenspeicher ist nun gelöscht. MG302-de-DE_v2.4 6/16... -
Seite 13: Kabellose Pc-Verbindung
Betriebsmodus zurückzukehren. Das Messgerät stößt ein Warnsignal aus, falls der gemessene Wert größer als der Maximal- Grenzwert bzw. kleiner als der Minimal-Grenzwert ist. ANZEIGE NIEDRIGER BATTERIESTAND Wenn das Symbol auf dem Display erscheint, sollte die Batterie ausgetauscht werden. MG302-de-DE_v2.4 6/16... -
Seite 14: Neue Batterie Einsetzen
Entsorgung: Entsorgen Sie dieses Instrument in den Hausmüll. Der Nutzer ist verpflichtet, die End-of-life-Geräte eine zu diesem Zweck vorgesehene Sammelstelle für die Entsorgung von Elektro- und Elektronikgeräten.. WARNUNG: Um einen Stromschlag zu vermeiden, verwenden Sie das Messgerät nicht bevor die Batterieabdeckung richtig und sicher befestigt ist. MG302-de-DE_v2.4 6/16... -
Seite 15: Sicherungswechsel
Nennwerts (0,5 A / 1000 V flink für den 400 mA Bereich [SIBA 70-172-40], 10 A / 1000 V flink für den 20 A Bereich [SIBA 50-199-06]). 6. Legen Sie die Batterie ein und befestigen Sie das Batteriefach. WARNUNG: Um einen Stromschlag zu vermeiden, verwenden Sie das Messgerät nicht bevor die Sicherungsabdeckung richtig und sicher befestigt ist. MG302-de-DE_v2.4 6/16... - Seite 16 (20 A: max. 30 Sek mit reduzierter Genauigkeit) Alle Wechselspannungsbereiche sind angegeben von 5 % des Messbereiches bis 100 % des Messbereichs. HINWEIS: Die Genauigkeit ist ausgewiesen zwischen 18°C und 28°C (65°F und 83°F) und weniger als 75 % relative Luftfeuchtigkeit. MG302-de-DE_v2.4 6/16...
