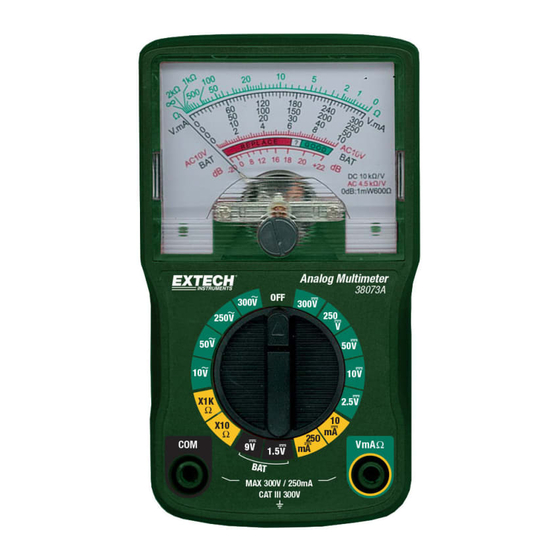

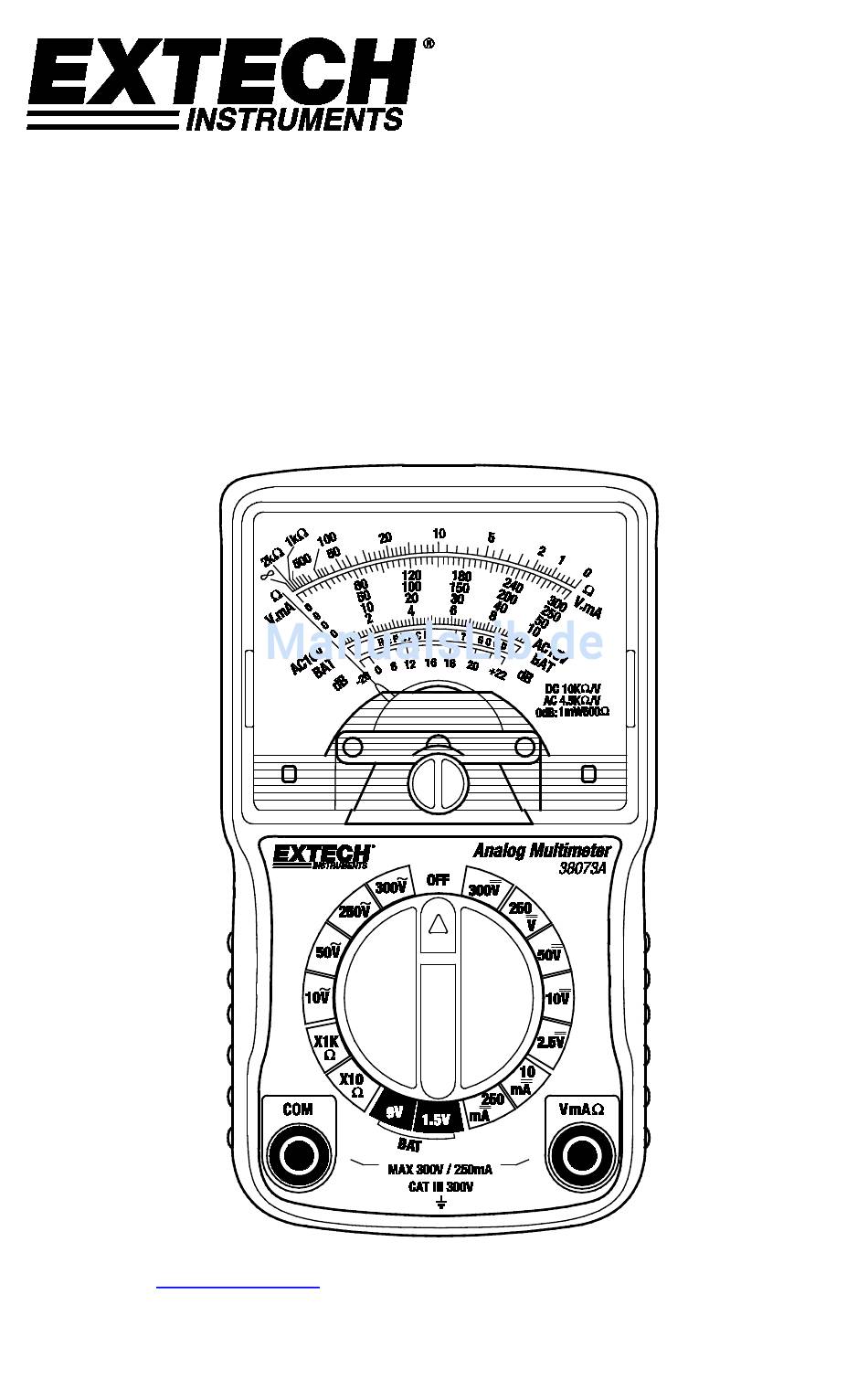

- Seite 1 BEDIENUNGSANLEITUNG Analoges Mini-Multimeter Modell 38073A Besuchen Sie www.extech.com für weitere Übersetzungen dieser Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
Einführung Vielen Dank, dass Sie sich für das Analoge Mini-Multimeter, Modell 38073A von Extech entschieden haben. 38073A misst Wechsel- und Gleichspannung, DC mA Strom, Widerstand, dB und 1.5V/9V Batterien. Dieses Messgerät wird vollständig getestet sowie kalibriert ausgeliefert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige... -
Seite 3: Sicherheitssymbole
Setzen Sie das Messgerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aus. Sicherheitssymbole Dieses Symbol neben einem anderen Symbol weist auf wichtige weiterführende Informationen in der Anleitung hin. Risiko Stromschlag. Das Gerät ist durch doppelte oder verstärkte Isolierung geschützt. 38073A-de-DE_v1.0 10/16... -
Seite 4: Beschreibung Des Messgeräts
Beschreibung Beschreibung des Messgeräts Analogskala Mechanischer Nullpunkt Funktionsschalter V-mA-Ω positive Eingangsbuchse COM negative Eingangsbuchse Nullabgleich Ω Zeiger Beschreibung des Displays Widerstands-Messskala in Ohm (Ω) Spannungs- / DC mA-Messskala 10V AC Messskala Batterietest-Messskala Dezibel (dB) Messskala dB Umrechnungstabelle 38073A-de-DE_v1.0 10/16... -
Seite 5: Bedienung
Stromkreises. Für Wechselspannungsmessungen ist die Polarität der Messleitungen unbedeutend. 4. Sollte der Zeiger bei Gleichspannungsmessungen auf die linke Seite der Skala lenken, verwenden Sie die Messleitungen in umgekehrter Weise. 5. Verwenden Sie die unten angezeigte Tabelle um AC/DC Spannungsmessungen abzulesen. 38073A-de-DE_v1.0 10/16... - Seite 6 5. Legen Sie die Spannung an die Schaltung bzw. Anlage wieder an. 6. Sollte der Zeiger nach links lenken, verwenden Sie die Messleitungen in umgekehrter Weise. 7. Verwenden Sie die unten angezeigte Tabelle, um DC mA Messungen abzulesen. DC mA Skala Messwert Bereichseinstellung multiplizieren mit 0-10 0-250 38073A-de-DE_v1.0 10/16...
-
Seite 7: Widerstandsmessungen
6. Wenn Sie zwischen Funktionen umschalten, sollten Sie den Zeiger zunächst immer erst auf Null stellen (Schritt 1), um ungenaue Messungen zu vermeiden. Batterietest (1.5V und 9V) 1. Drehen Sie den Funktionsschalter auf die 1.5V oder 9V Position. 38073A-de-DE_v1.0 10/16... -
Seite 8: Dezibel (Db) Messungen
Stromkreis, bevor Sie das Gerätegehäuse öffnen. Ersetzen der Batterien 1. Schalten Sie das Messgerät aus und trennen Sie die Messleitungen von dem zu prüfendem Stromkreis und vom Messgerät. 2. Entfernen Sie die (1) Kreuzschlitzschraube, die das Batteriefach auf der Rückseite des Messgeräts sichert. 38073A-de-DE_v1.0 10/16... - Seite 9 1. Schalten Sie das Gerät aus und entfernen Sie die Messleitungen vom Messgerät. 2. Entfernen Sie die Kreuzschlitzschraube von der Rückseite des Geräts und entfernen Sie den Deckel. 3. Ersetzen Sie die Sicherung durch eine Sicherung des selben Typs und der selben Bewertung. Montieren Sie das Gerät wieder zusammen. 38073A-de-DE_v1.0 10/16...
-
Seite 10: Technische Daten
116 x 68 x 34 mm (4.6 x 2.7 x 1.3”) Gewicht 120g (4.2 oz.) Sicherheitsvorschrift EN61010-1: CATIII 300V; Verschmutzungsgrad 2 Schutzart IP20 Standard CE und ETL Copyright © 2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. www.extech.com 38073A-de-DE_v1.0 10/16...
