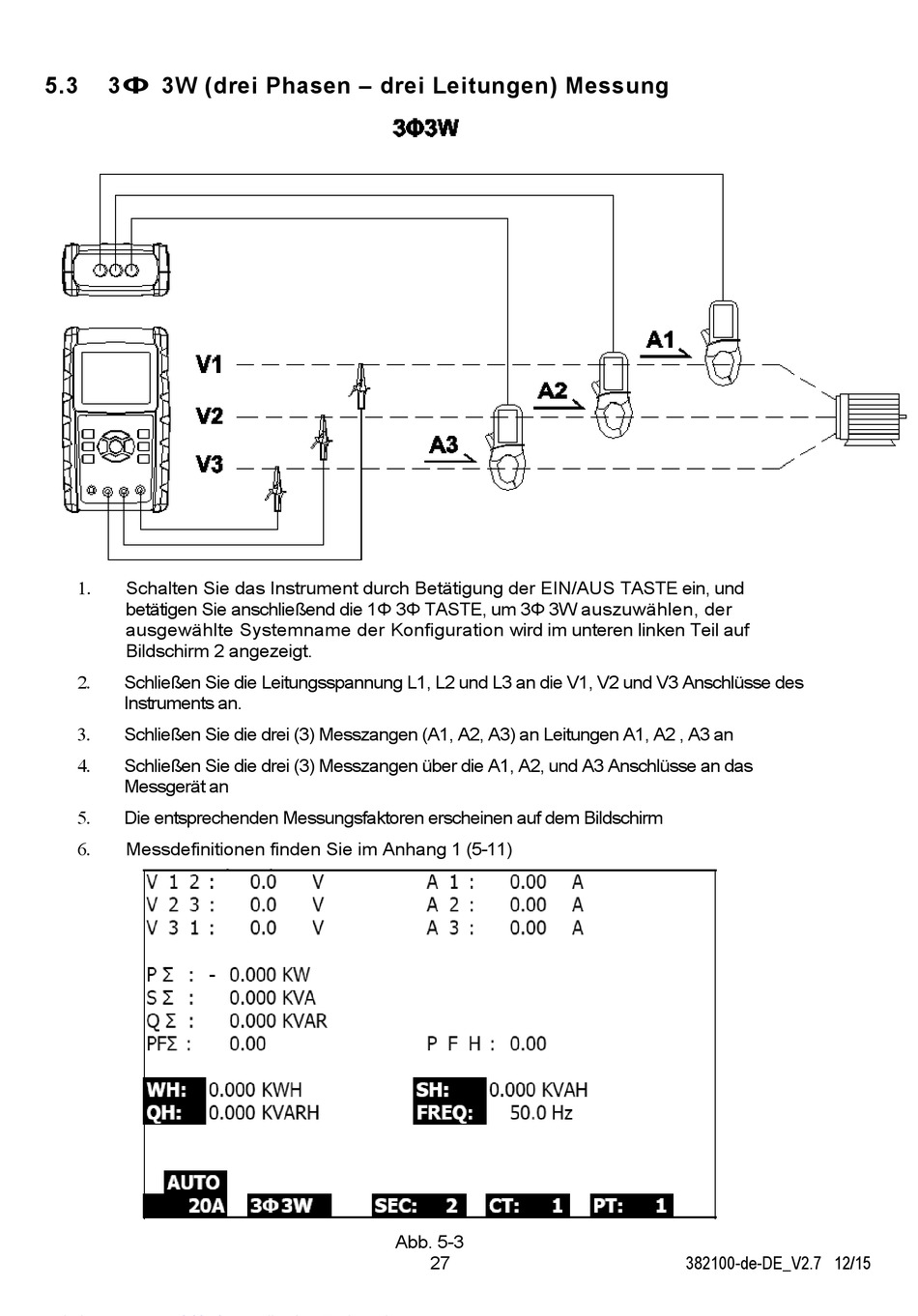

5.3
3Φ 3W (drei Phasen – drei Leitungen) Messung
Schalten Sie das Instrument durch Betätigung der EIN/AUS TASTE ein, und
betätigen Sie anschließend die 1Φ 3Φ TASTE, um 3Φ 3W auszuwählen, der
ausgewählte Systemname der Konfiguration wird im unteren linken Teil auf
Bildschirm 2 angezeigt.
Schließen Sie die Leitungsspannung L1, L2 und L3 an die V1, V2 und V3 Anschlüsse des
Instruments an.
Schließen Sie die drei (3) Messzangen (A1, A2, A3) an Leitungen A1, A2 , A3 an
Schließen Sie die drei (3) Messzangen über die A1, A2, und A3 Anschlüsse an das
Messgerät an
Die entsprechenden Messungsfaktoren erscheinen auf dem Bildschirm
Messdefinitionen finden Sie im Anhang 1 (5-11)
Abb. 5-3
27
382100-de-DE_V2.7 12/15
