Bedienungsanweisungen
WARNUNG: Gefahr durch Stromschlag. Hochspannungskreise, sowohl mit Wechsel-, als auch mit
Gleichspannung sind extreme gefährlich und sollten mit großer Vorsicht gemessen werden.
1.
Drehen Sie IMMER den Funktionsschalter in die Position OFF, wenn das Messgerät nicht
benutzt wird.
2.
Wenn während der Messung „OL" angezeigt wird, übersteigt der Wert den Bereich, den Sie
ausgewählt haben. Wechseln Sie in einen höheren Bereich.

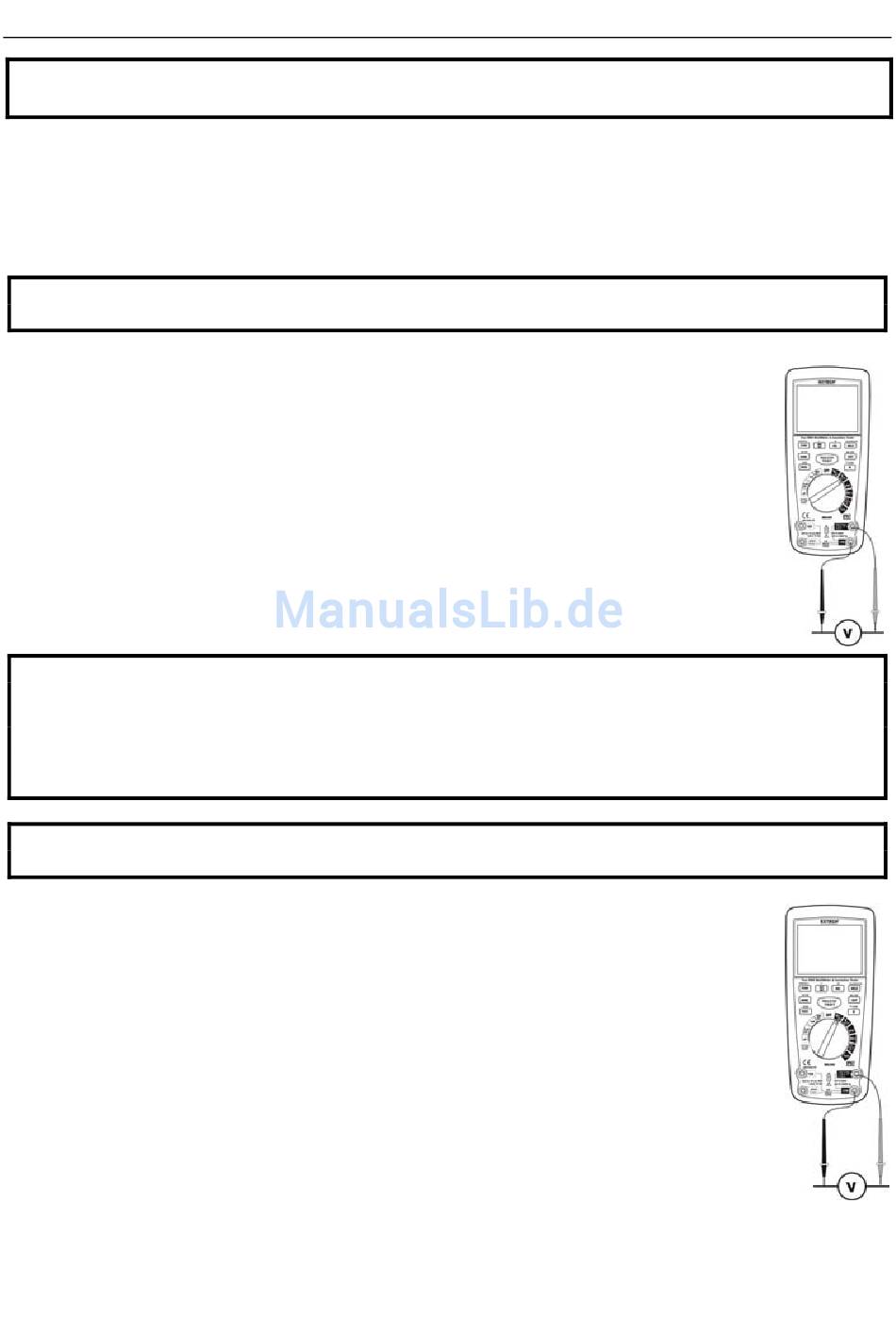

GLEICHSPANNUNGSMESSUNG
VORSICHT: Messen Sie keine Gleichspannung, während ein Motor am Schaltkreis ein- oder
ausgeschaltet ist. Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1.
Stellen Sie den Funktionsschalter auf die Position VDC.
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven V-Buchse.
3.
Legen Sie die schwarze Prüfspitze an die negative Seite des Schaltkreises.
Legen Sie die rote Prüfspitze an die positive Seite des Schaltkreises.
4.
Lesen Sie die Spannung von der Anzeige ab.
WECHSEL (AC)-SPANNUNG-MESSUNGEN (FREQUENZ, ARBEITSZYKLUS)
WARNUNG: Gefahr durch Stromschlag. Die Prüfspitzen können möglicherweise nicht lang genug
sein, um die Phasenteile innerhalb einiger 240 V Anschlüsse der Geräte zu erreichen, weil die
Kontakte sich tief in den Anschlüssen befinden. Dies kann dazu führen, dass die Anzeige 0 Volt
anzeigt, wenn der Anschluss eigentlich unter Spannung steht. Überzeugen Sie sicher, dass die
Prüfspitzen die Metallkontakte im Anschluss berühren, bevor Sie davon ausgehen, dass keine
Spannung vorhanden ist.
VORSICHT: Messen Sie keine Wechselspannung, während ein Motor am Schaltkreis ein- oder
ausgeschaltet ist. Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1.
Stellen Sie den Funktionsschalter auf die Position VAC/Hz/%.
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven V-Buchse.
3.
Legen Sie die schwarze Prüfspitze an die neutrale Seite des Schaltkreises.
Legen Sie die rote Prüfspitze an die spannungsführende Seite des Stromkreises.
4.
Lesen Sie die Spannung im Haupt-Display und die Frequenz im rechten Neben-
Display ab.
5.
Drücken und halten Sie die Taste MODE für 2 Sekunden, bis das Symbol „Hz"
erscheint.
6.
Lesen Sie die Frequenz im Haupt-Display ab.
7.
Betätigen Sie erneut die Taste MODE zur Anzeige von „%".
8.
Lesen Sie den %-Wert des Arbeitszyklus im Haupt-Display ab.
9.
Drücken Sie EXIT, um zur Anzeige von AC-Volt zurückzukehren.
5
MG302-de-DE_v2.4 6/16
