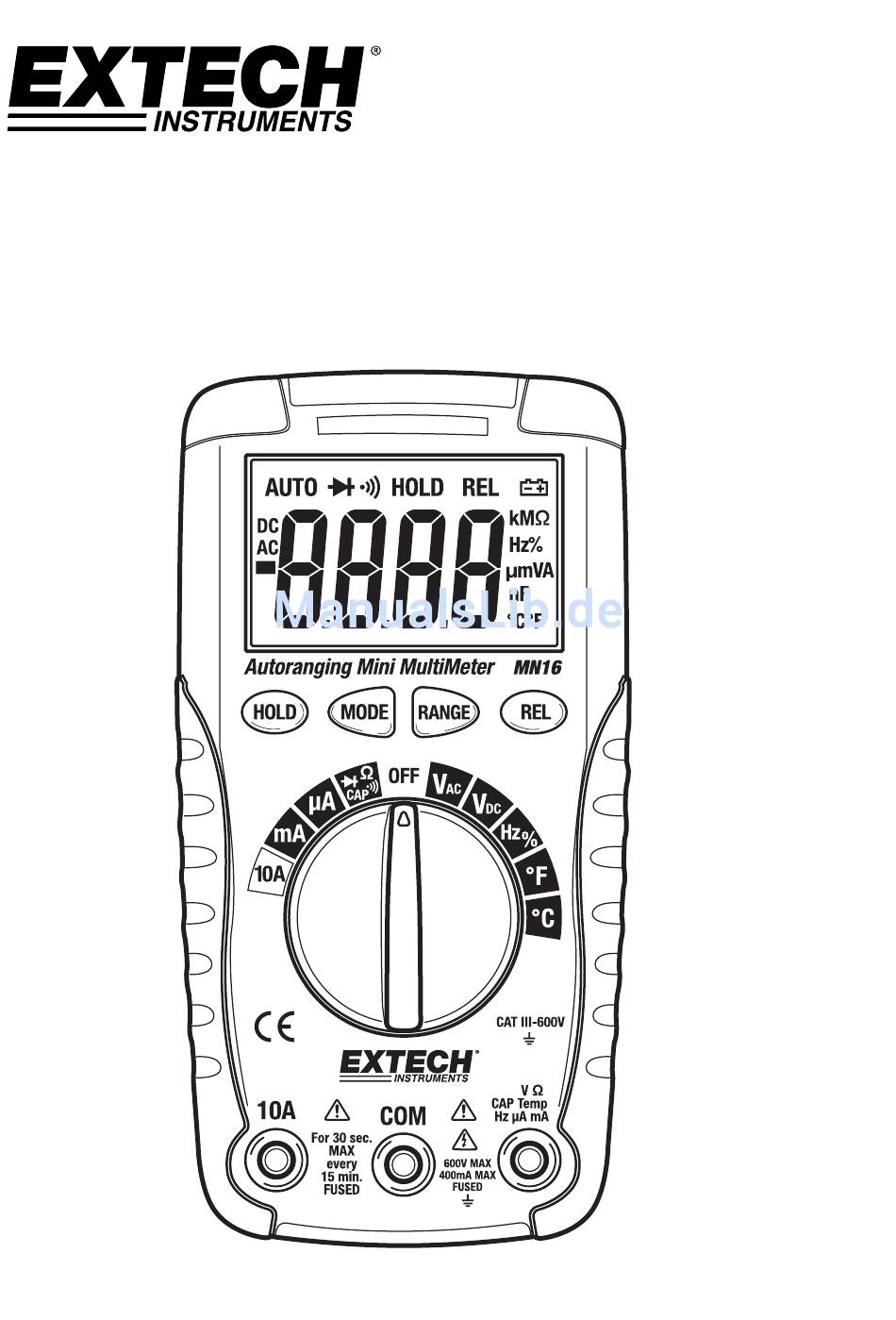

- Seite 1 Bedienungsanleitung Mini-Vielfachmessgerät mit Autorange- Funktion Modell MN16...

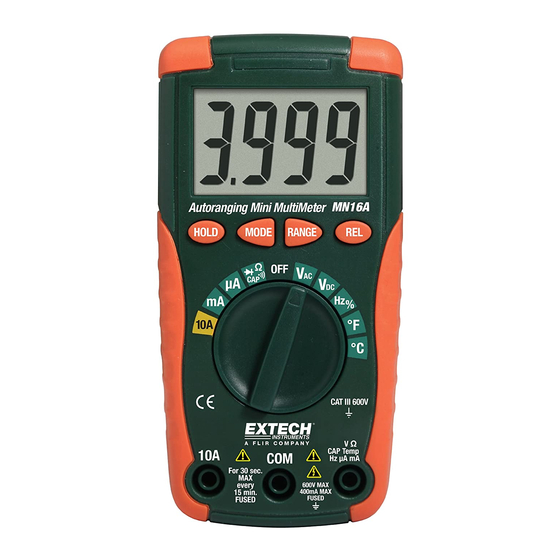

- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des Extech MN16 Vielfachmessgeräts mit Autorange-Funktion. Dieses Messgerät misst Wechsel- und Gleichstrom, Wechsel- und Gleichspannung, Widerstand, Kapazität, Frequenz, Dioden und den Durchgang Plus Thermoelement-Temperatur. Das doppelt umformte Gehäuse ist für schwere Belastungen ausgelegt. Dieses Gerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre lang verlässlich arbeiten.
- Seite 3 (10-6) (amps) milli (10-3) (volts, amps) Amps kilo (103) (ohms) Farads (Kapazität) mega (106) (ohms) Ohms Hertz (Frequenz) V Volt Prozent (relative Einschaltdauer) Relative Wechselstrom AUTO Autorange-Funktion Gleichstrom HOLD Bildschirm Hold ºF Grad Fahrenheit ºC Grad Celsius MN16-de-DE_V1.5 4/15...
-
Seite 4: Gleichspannungsmessungen
COM-Buchse. Stecken Sie den roten Bananenstecker des Messfühlers in die positive V-Buchse. Verbinden Sie die schwarze Spitze des Messfühlers mit dem neutralen Anschluss des Kreislaufs. Verbinden Sie die rote Spitze des Messfühlers mit dem „heißen“ Anschluss des Kreislaufs. Lesen Sie die Spannung auf dem Bildschirm ab. MN16-de-DE_V1.5 4/15... -
Seite 5: Gleichstrommessungen
7. Berühren Sie mit der Spitze des schwarzen Messfühlers die negative Seite der Unterbrechung. Berühren Sie mit der Spitze des roten Messfühlers die positive Seite der Unterbrechung. 8. Schalten Sie die Stromversorgung des Messkreises ein. 9. Lesen Sie den Stromwert auf dem Display ab. MN16-de-DE_V1.5 4/15... -
Seite 6: Widerstandsmessungen
Bildschirm. Verbinden Sie während des Messens die Messfühler mit der Diode. Die Durchlassspannung wird typischerweise 0.400 bis 0.700V anzeigen. Die Gegenspannung wird “OL” anzeigen. Abgeschaltete Geräte werden nahezu 0V anzeigen, angeschaltete Geräte werden “OL” bei beiden Polungen anzeigen. MN16-de-DE_V1.5 4/15... -
Seite 7: Temperaturmessungen
Stecken Sie den roten Bananenstecker des Messfühlers in die positive Hz - Buchse. Verbinden Sie während der Messung die Messfühler mit dem Stromkreislauf. Lesen Sie die Frequenz auf dem Bildschirm ab. Drücken Sie erneut den MODE-Knopf zum Anzeigen von "%" auf dem Bildschirm. MN16-de-DE_V1.5 4/15... -
Seite 8: Auswahl Des Autorange / Manuellen Bereiches
Moment, um die HOLD–Funktion zu aktivieren oder auszuschalten. AUTO POWER OFF Die automatische Abschaltfunktion schaltet das Gerät nach 30 Minuten aus. LOW BATTERY INDICATION Zeichen erscheint auf dem Bildschirm, wenn die Batterieleistung schwach wird. Ersetzen Sie die Batterie, wenn dieses Zeichen erscheint. MN16-de-DE_V1.5 4/15... -
Seite 9: Auswechselung Der Batterien
Keramiksicherung für die mA / µA-Bereiche, 10A/250V flinke Keramiksicherung für den A-Bereich). Sichern Sie den Sicherungs-/Batteriebereich mit der Abdeckung. WARNUNG: Zur Vermeidung eines elektrischen Schocks, benutzen Sie das Messgerät nicht bevor Sie die Sicherungsabdeckung angebracht und sicher befestigt haben. MN16-de-DE_V1.5 4/15... - Seite 10 0.1 bis 99.9% 0.1% (1.2% Messwert + 2 Stellen) Impulsbreite: 100µs - 100ms (Frequenz: 5Hz bis 150kHz) Temp (Typ-K) (3.0% Messwert + 9°F/5°C) -4 bis 1400F 1F (Die Angaben enthalten nicht die Genauigkeit -20 bis 750C 1C der Messfühler MN16-de-DE_V1.5 4/15...
- Seite 11 135 x 68 x 43mm (5.31” x 2.67” x 1.7”) Sicherheit Nur für den Gebrauch in Innenräumen und in Übereinstimmung mit den Forderungen für doppelte Isolierung nach EN61010-1 und IEC61010-1 2nd Edition (2001) bis CAT II 1000V & CAT III 600V; Verschmutzungsgrad 2. Prüfungen MN16-de-DE_V1.5 4/15...
-
Seite 12: Überspannungskategorie
Hinweis – Beispiele sind Schalter im Spannungsnetz und einige Geräte für den industriellen Gebrauch mit permanentem Anschluss an die Netzspannung. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV sind für die Benutzung am Ursprung des Spannungsnetzes geeignet. Hinweis – Beispiele sind Elektrizitätsmessgeräte und primäre Überstromschutzgeräte. Copyright © 2012‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com MN16-de-DE_V1.5 4/15...
