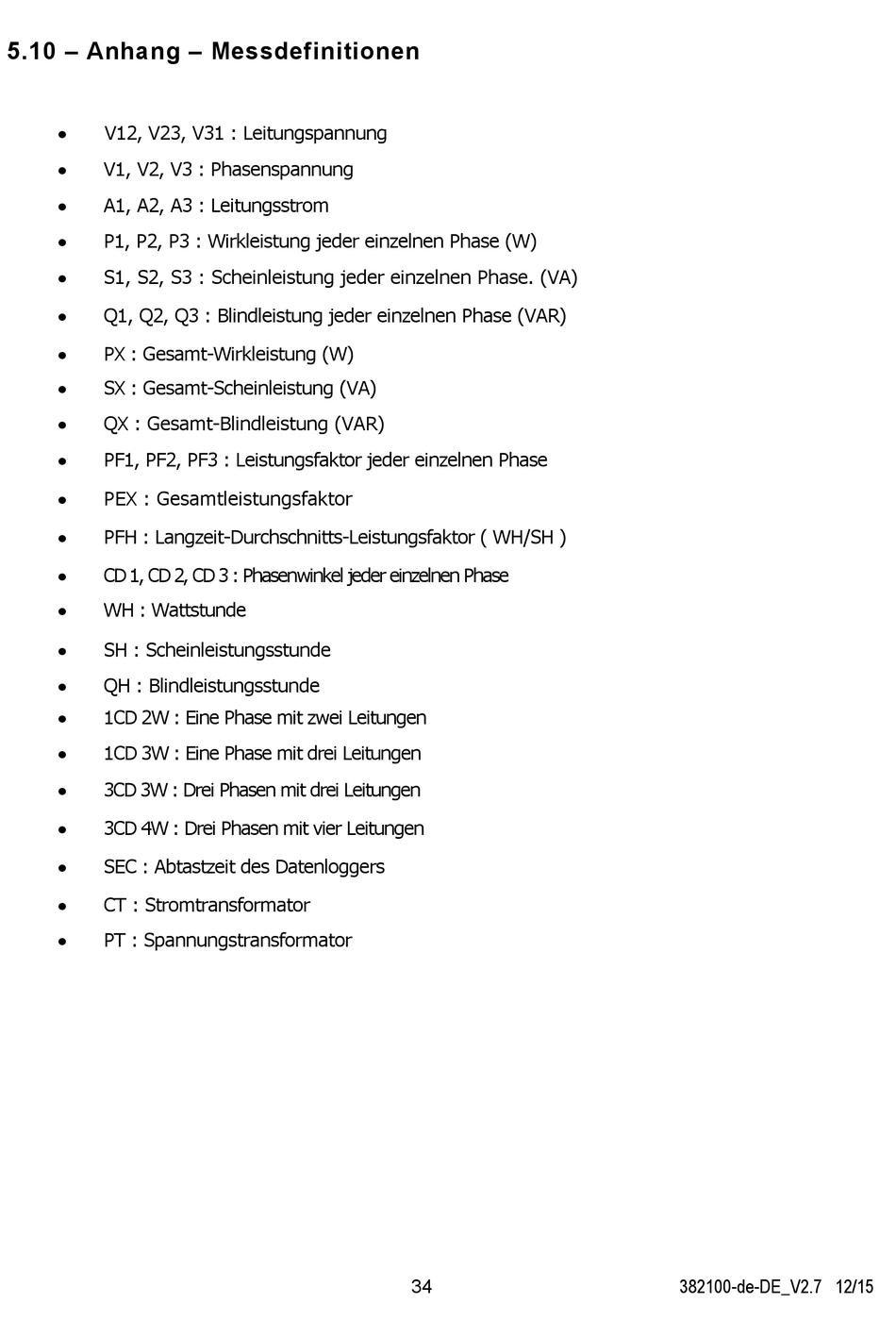

5.10 – Anhang – Messdefinitionen
 V12, V23, V31 : Leitungspannung
 V1, V2, V3 : Phasenspannung

A1, A2, A3 : Leitungsstrom
 P1, P2, P3 : Wirkleistung jeder einzelnen Phase (W)
 S1, S2, S3 : Scheinleistung jeder einzelnen Phase. (VA)
 Q1, Q2, Q3 : Blindleistung jeder einzelnen Phase (VAR)
 PX : Gesamt-Wirkleistung (W)
 SX : Gesamt-Scheinleistung (VA)
 QX : Gesamt-Blindleistung (VAR)
 PF1, PF2, PF3 : Leistungsfaktor jeder einzelnen Phase

PEX : Gesamtleistungsfaktor
 PFH : Langzeit-Durchschnitts-Leistungsfaktor ( WH/SH )

CD 1, CD 2, CD 3 : Phasenwinkel jeder einzelnen Phase
 WH : Wattstunde
 SH : Scheinleistungsstunde
 QH : Blindleistungsstunde
 1CD 2W : Eine Phase mit zwei Leitungen
 1CD 3W : Eine Phase mit drei Leitungen
 3CD 3W : Drei Phasen mit drei Leitungen
 3CD 4W : Drei Phasen mit vier Leitungen
 SEC : Abtastzeit des Datenloggers

CT : Stromtransformator
 PT : Spannungstransformator
34
382100-de-DE_V2.7 12/15
