5.0 Messungsanleitungen

5.1 1Φ2W (eine Phase – zwei Leitungen) Messung
1. Schalten Sie das Instrument durch Betätigung der EIN/AUS TASTE ein, und betätigen Sie
anschließend die 1Φ 3Φ TASTE, um das 1Φ 2W System auszuwählen, der ausgewählte
Systemname wird im unteren linken Teil auf Bildschirm 2 angezeigt
2. Schließen Sie die Leitungsspannung L1 und Vn (Erde) an die V1 und N
Anschlüsse des Instruments an.
3. Schließen Sie die Messzange (A1) an die Leitung an (A1)
4. Schließen Sie Messzange 1 (A1) an den A1 Anschluss des Instruments an
5. Auf dem Bildschirm werden die entsprechenden Messungsfaktoren angezeigt
6. Messdefinitionen finden Sie im Anhang 1 (5-11)

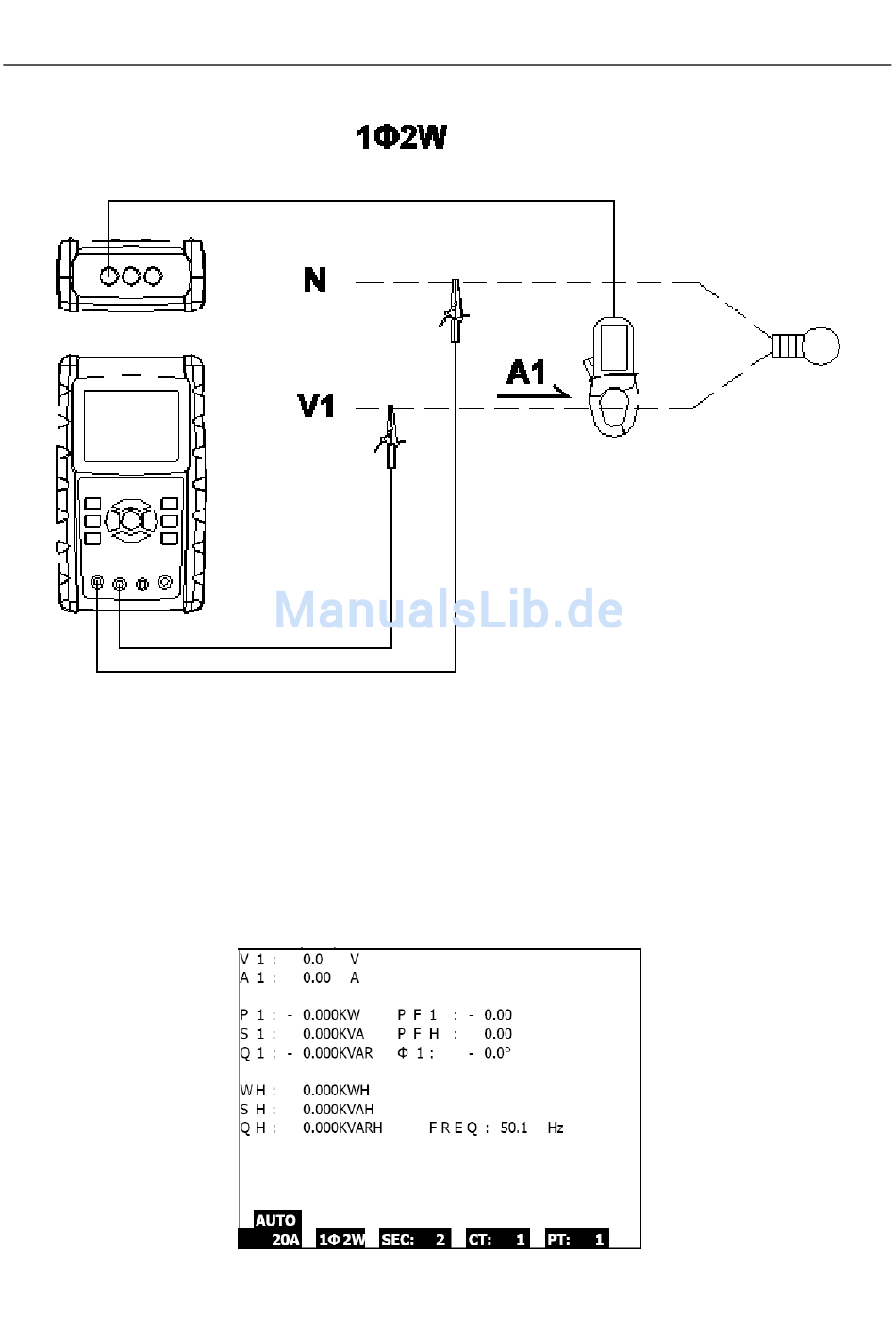

Abb. 5-1
