Bedienungsanweisung
WARNUNG: Lebensgefahr durch Stromschlag. Hochspannungskreisläufe, Wechselstrom und
Gleichstrom, sind sehr gefährlich und sollten mit größter Vorsicht gemessen werden.
1. Drehen Sie den Funktionsschalter immer in die Position OFF, wenn das Messgerät nicht benutzt
wird.
2. Wenn während einer Messung in der Anzeige „OL" erscheint, übersteigt der Wert den Bereich, den
Sie ausgewählt haben. Wechseln in einen höheren Bereich.

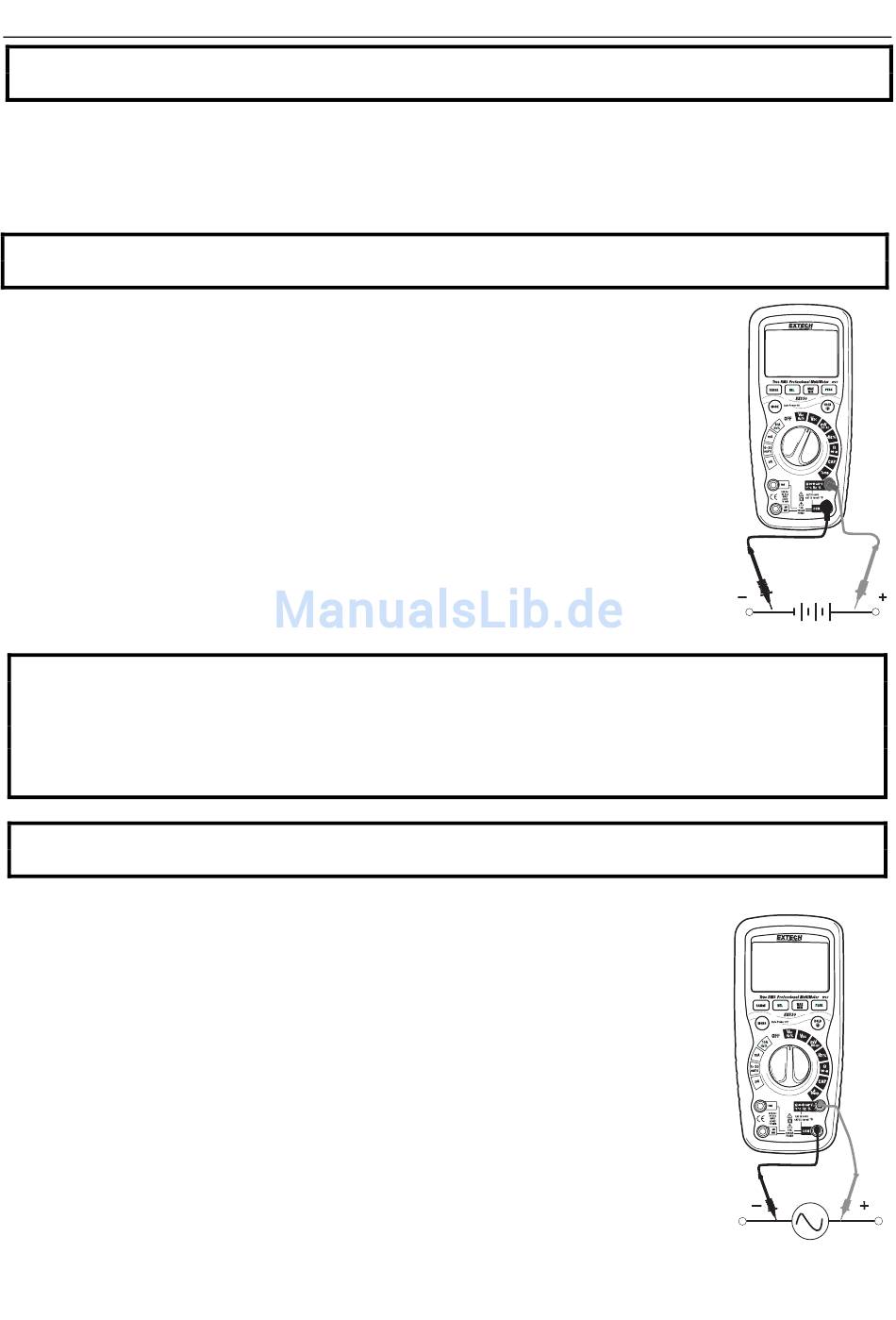

MESSUNGEN VON GLEICHSPANNUNG
VORSICHT: Messen Sie keine Gleichspannung, während ein Motor am Stromkreis ein- oder
ausgeschaltet wird Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1. Setzen Sie den Funktionsschalter auf die Position VDC.
2. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
Verbinden Sie die rote Messleitung mit der positiven V-Buchse.
3. Berühren Sie mit der schwarzen Prüfspitze die negative Seite des
Stromkreises. Berühren Sie mit der roten Prüfspitze die positive Seite
des Stromkreises.
4. Lesen Sie die Spannung in der Anzeige ab.
MESSUNGEN VON WECHSELSPANNUNG
WARNUNG: Lebensgefahr durch Stromschlag. Die Prüfspitzen können möglicherweise nicht lang
genug sein, um die Phasenteile innerhalb einiger 230 V Anschlüsse für Geräte zu erreichen, weil
die Kontakte tief in den Anschlüssen versenkt sind. Dies kann dazu führen, dass die Anzeige 0
Volt anzeigt, wenn der Anschluss eigentlich unter Spannung steht. Stellen Sie sicher, dass die
Prüfspitzen die Metallkontakte im Anschluss berühren, bevor Sie davon ausgehen, dass keine
Spannung vorhanden ist.
VORSICHT: Messen Sie keine Wechselspannung, während ein Motor am Stromkreis ein- oder
ausgeschaltet wird Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1. Stellen Sie den Funktionsschalter auf die Position VDC/Hz/%.
2. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
Verbinden Sie die rote Messleitung mit der positiven V-Buchse.
3. Berühren Sie mit der schwarzen Prüfspitze die neutrale Seite des
Stromkreises.
4. Berühren Sie mit der roten Prüfspitze die stromführende Seite des
Stromkreises.
5. Lesen Sie die Spannung in der Anzeige ab.
6. Drücken Sie die taste MODE, um "Hz" anzuzeigen.
7. Lesen Sie die Frequenz in der Anzeige ab.
8. Drücken Sie die Taste MODE nochmals, um "%" anzuzeigen.
9. Lesen Sie die %-Angabe in der Anzeige ab.
6
EX530-de-DE_v3.8 4/15
