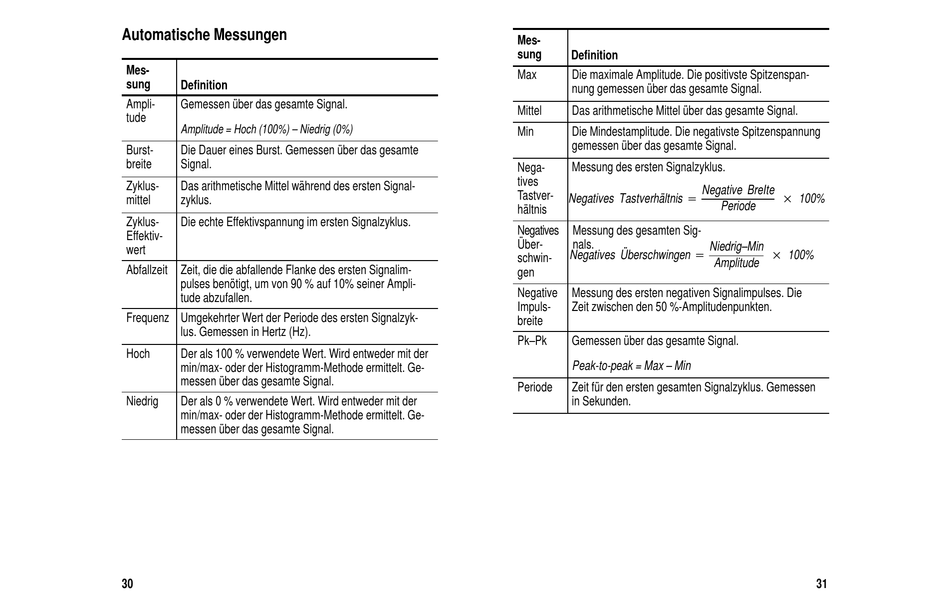

Automatische Messungen

Mes-
sung
Definition
Ampli- Gemessen über das gesamte Signal.
tude
Amplitude = Hoch (100%) – Niedrig (0%)
Burst- Die Dauer eines Burst. Gemessen über das gesamte
breite Signal.
Zyklus- Das arithmetische Mittel während des ersten Signal-
mittel zyklus.
Zyklus- Die echte Effektivspannung im ersten Signalzyklus.
Effektiv-
wert
Abfallzeit Zeit, die die abfallende Flanke des ersten Signalim-
pulses benötigt, um von 90 % auf 10% seiner Ampli-
tude abzufallen.
Frequenz Umgekehrter Wert der Periode des ersten Signalzyk-
lus. Gemessen in Hertz (Hz).
Hoch Der als 100 % verwendete Wert. Wird entweder mit der
min/max- oder der Histogramm-Methode ermittelt. Ge-
messen über das gesamte Signal.
Niedrig Der als 0 % verwendete Wert. Wird entweder mit der
min/max- oder der Histogramm-Methode ermittelt. Ge-
messen über das gesamte Signal.
30
Mes-
sung
Definition
Max Die maximale Amplitude. Die positivste Spitzenspan-
nung gemessen über das gesamte Signal.
Mittel Das arithmetische Mittel über das gesamte Signal.
Min Die Mindestamplitude. Die negativste Spitzenspannung
gemessen über das gesamte Signal.
Nega- Messung des ersten Signalzyklus.
tives
Tastver- Negatives Tastverhältnis +
hältnis
Negatives Messung des gesamten Sig-
Über- nals.
Negatives Überschwingen +
schwin-
gen
Negative Messung des ersten negativen Signalimpulses. Die
Impuls- Zeit zwischen den 50 %-Amplitudenpunkten.
breite
Pk–Pk Gemessen über das gesamte Signal.
Peak-to-peak = Max – Min
Periode Zeit für den ersten gesamten Signalzyklus. Gemessen
in Sekunden.
Negative BreIte
100%
Periode
Niedrig–Min
100%
Amplitude
