Das ROTWILD Mountainbike / Rennrad und seine Ausrüstung
►

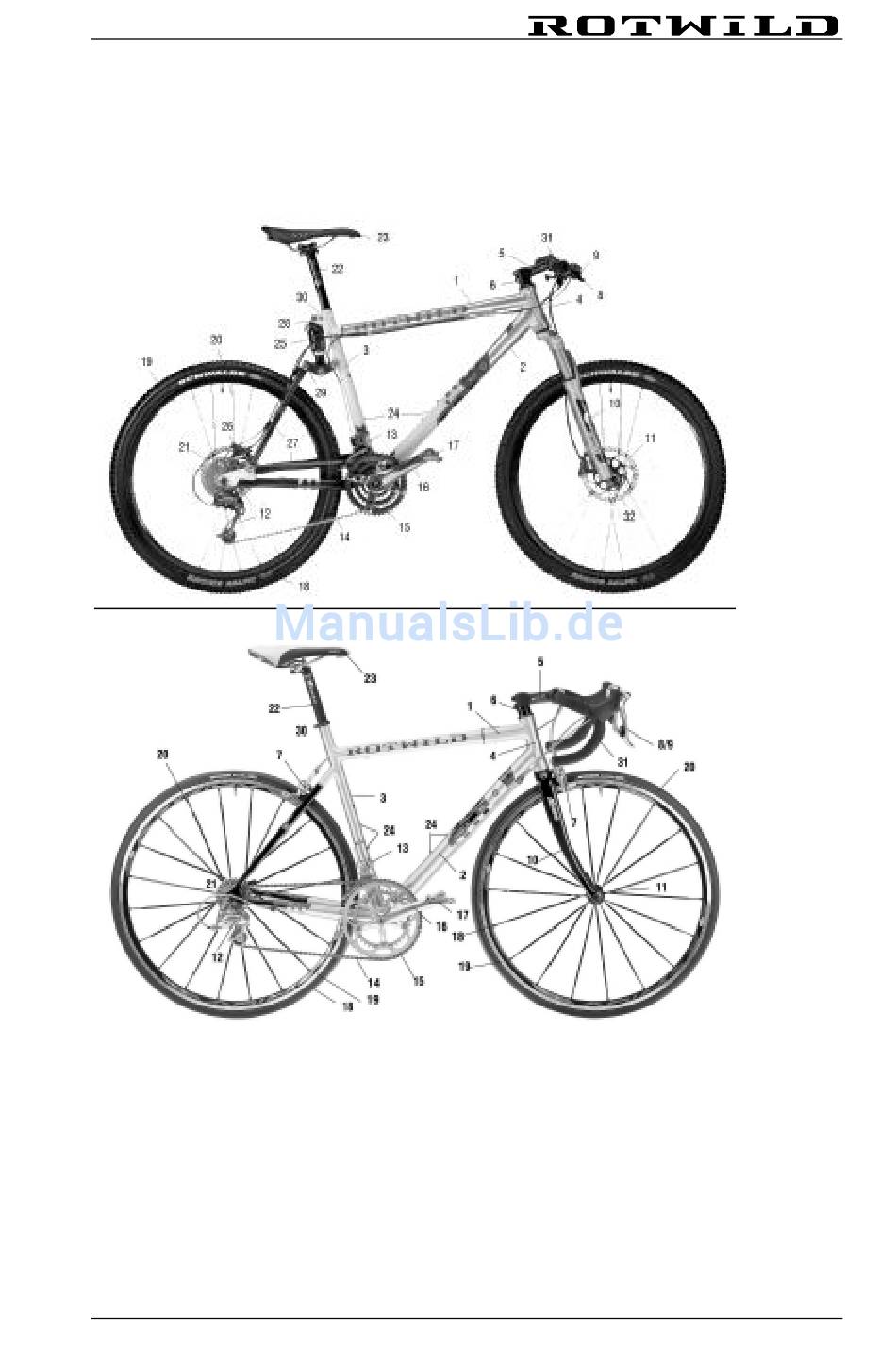

Anhand dieser Abbildungen finden Sie die Bezeichnungen f ü r die meisten Bestandteile
Ihres Fahrrads. Dabei handelt es sich um Beispiele. Ihr persönliches Mountainbike
bzw. Rennrad kann eine abweichende Ausstattung haben – insbesondere wenn Sie es
als Rahmenkit gekauft haben. Diese Bedienungsanleitung gilt nur fü r Mountainbikes
und Rennräder – nicht fü r Fahrräder, die als Verkehrsmittel im Geltungsbereich der
Straßenverkehrsordnung genutzt werden.
ROTWILD UM 2004 Stand 10/03 – Ä nderungen vorbehalten
1. Oberrohr
2. Unterrohr
3. Sitzrohr
4. Steuerrohr
5. Vorbau
6. Steuersatz
7. Felgenbremse
8. Bremshebel
9. Schalthebel
10. Federgabel
11. Nabe
12. Schaltwerk
13. Umwerfer
14. Kette
15. Kettenblätter
16. Kurbel
17. Pedale
18. Reifen /
Schlauch
19. Felge
20. Speiche
21. Zahnkranz
22. Sattelstü tze
23. Sattel
24. Flaschenhalter
25. Federbein
26. Disc-Aufnahme
27. Hinterbau/
Schwinge
28. Federbeinauf-
nahme Haupt-
rahmen
29. Federbeinauf-
nahme, Linkage
30. Sattelklemme
31. Lenker
32. Disc / Brems-
scheibe
