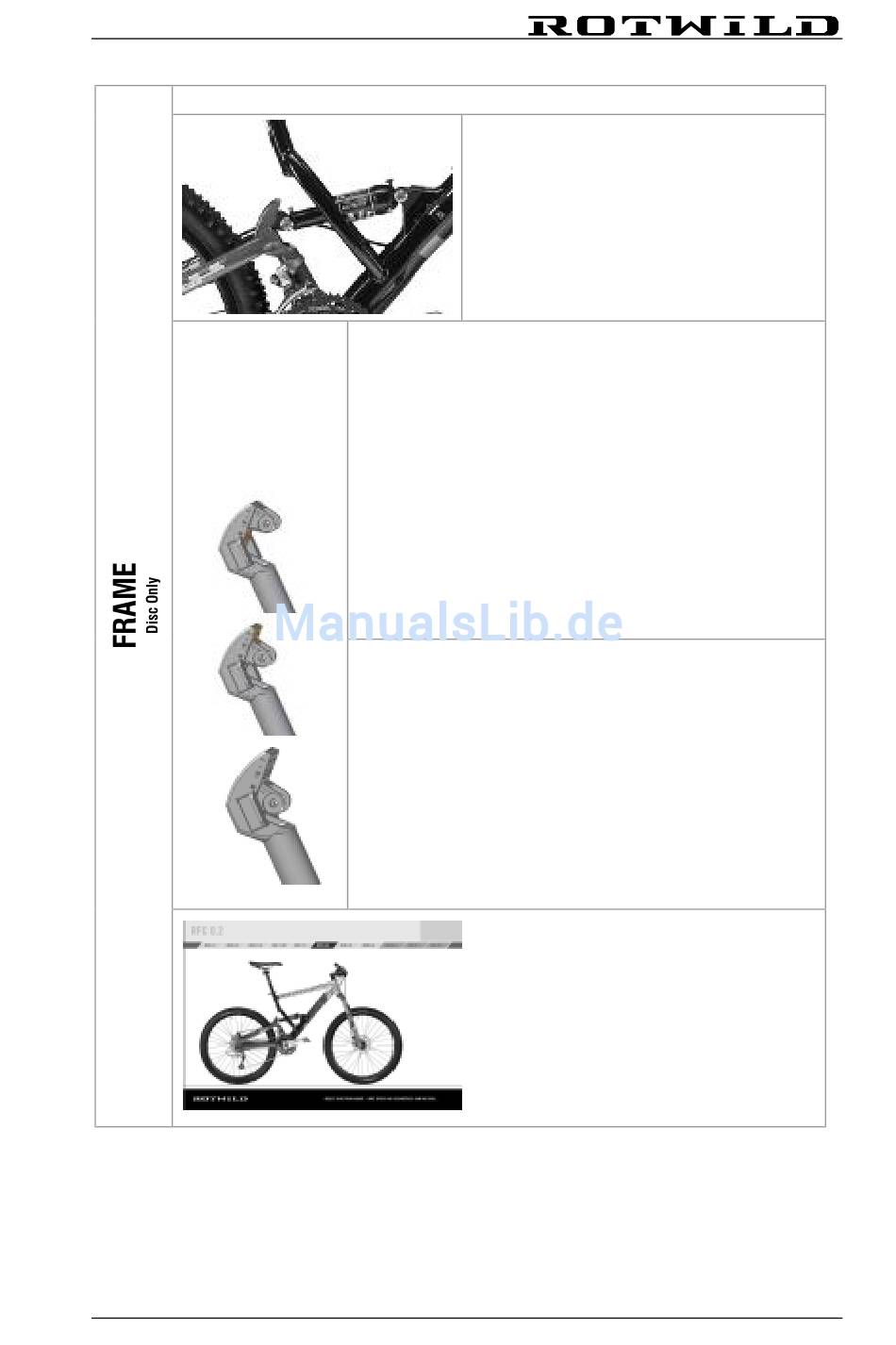

Beim ROTWILD RFC 0.2 haben Sie die
Möglichkeit mit dem neuen Verstellsystem
RTG (Related Travel Geometry Adjustment)
Federweg und Lenkwinkel gleichzeitig und
schnell an das Gelände sowie ihren Einsatz-
zweck anzupassen. Das neuartige Schnell-
spannsystem macht Werkzeug dabei ü ber-
flü ssig.
Federwegseinstellung
Die Federwegseinstellung erfolgt ü ber den Schnellspann-
verschluss am Hinterbau. Bei der Verstellung nehmen Sie
Einfluss den Federweg, auf den Lenkwinkel sowie auf die
Tretlagerhöhe.
Bitte achten Sie,
auf den korrekten Sitz der Schnellspannvorrichtung, d.h.
►
dass der Einstellschlitten in den vorgesehenen Raste-
rungen/Vertiefungen richtig eingerastet ist.
auf die richtige Position des Schnellspannbü gel, der
►
immer nach unten hin ausgerichtet werden muss.
Einstellung I = 125 mm Federweg [Uphill]
Lenkwinkel 70,5°
Einstellung II = 138 mm Federweg [Freecross]
Lenkwinkel 69,5°
Einstellung III = 150 mm Federweg [Freeride]
Lenkwinkel 68,5°
Weitere Hinweise zum Setup des
ROTWILD RFC 0.2 finden Sie im
Internet unter www.rotwild.de
