Rotwild RCC 1.0 R Bedienungsanleitung Seite 46

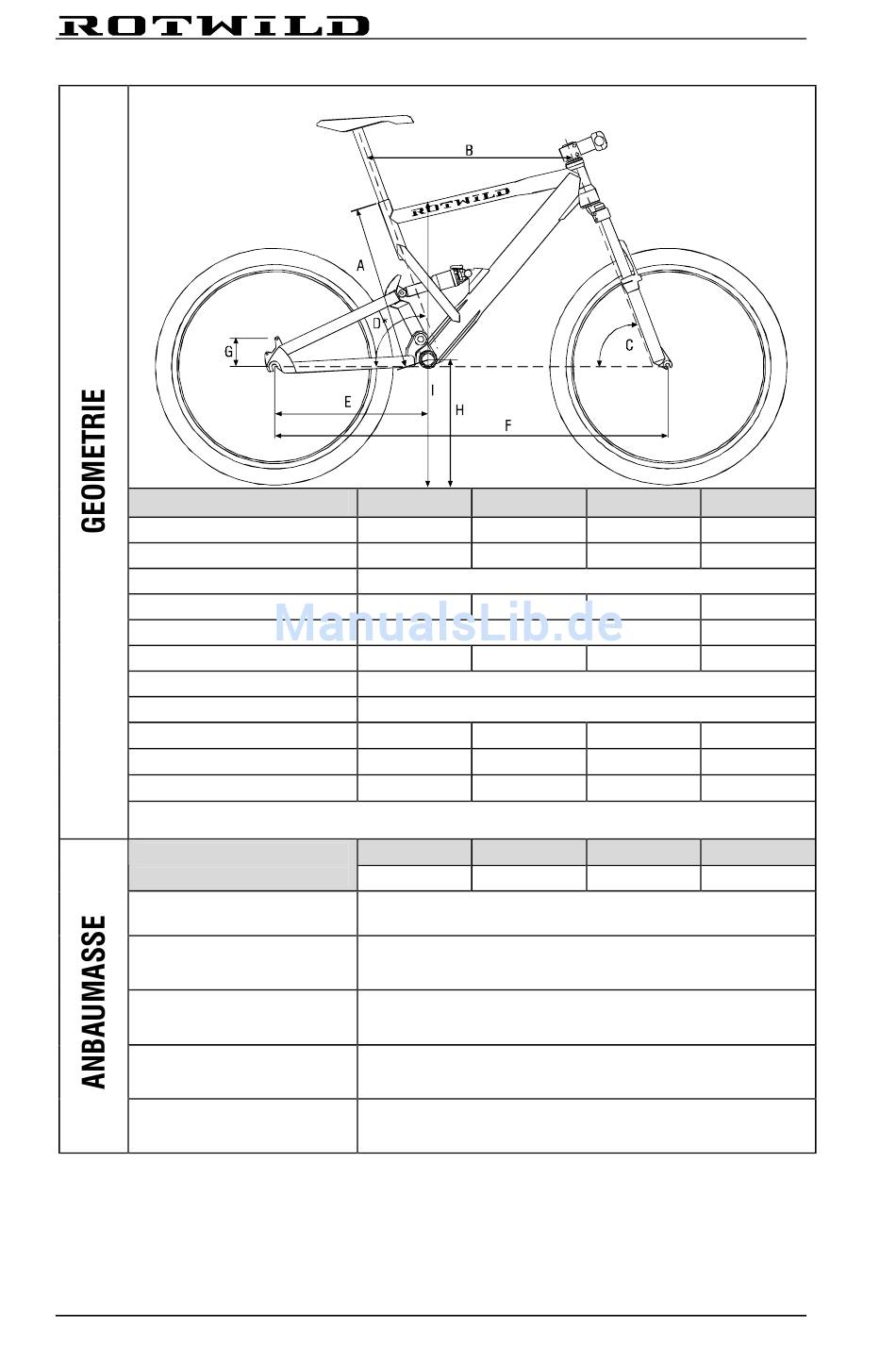

Geometrie*
A Rahmenhöhe [mm]
B Oberrohrlänge [mm]
**
C Steuerrohrwinkel [°]
D ** Sitzrohrwinkel [°]
E Hinterbaulänge [mm]
**
F Radstand [mm]
**
G Federweg [V/H] [mm]
**
H Tretlagerhöhe [mm]
I ** Standover [mm]
J Vorbau [°/mm]
K Kurbellänge [mm]
* Werte gü ltig fü r Basis-Setup, mit Gabel 125 mm [Einbauhöhe 501 mm]
** Verstellbar durch RTG Adjustment System
Steuerrohrlänge
inkl. ACROS AI 29
Gewicht Rahmen
Innenlager
Sattelstütze
Umwerfer
Federgabel
Seite 46
S M
450 480
555 575
73,5 73
(< +2) (< +2)
428
1085 1100
(-10) (-10)
[125] / [125/138/150]
770 795
(+20) (+20)
0/70 0/90
170 175
S M
120 mm 125 mm
2.800 Gramm (inkl. Rear Shock)
BSA 68 /113 mm
34,9 mm Band, Down Swing Standard, Top Route
Empfohlener Federweg 125 mm,
Doppelbrückengabel möglich !
ROTWILD UM 2004 Stand 10/03 – Ä nderungen vorbehalten
L
510
595
68,5
(< +2)
72,5
(< +2)
1115
(-10)
340
(+25)
820
(+20)
0/90
175
L
130 mm
27,2 mm
XL
550
615
72
(< +2)
435
1135
(-10)
850
(+20)
0/110
175
XL
135 mm
