Reactive Power Controller

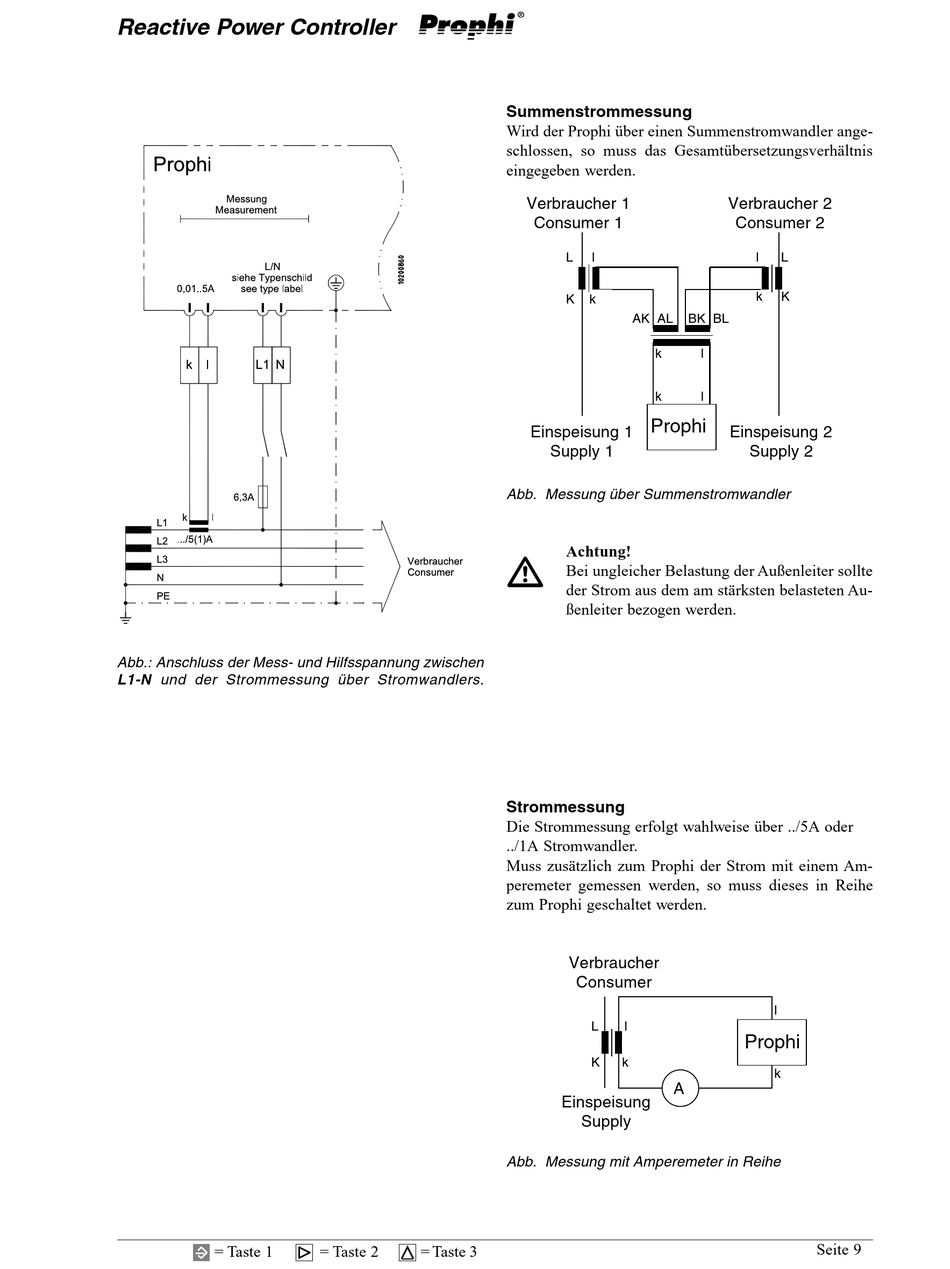

Abb.: Anschluss der Mess- und Hilfsspannung zwischen
L1-N und der Strommessung über Stromwandlers.
= Taste 1
= Taste 2
= Taste 3
Summenstrommessung
Wird der Prophi über einen Summenstromwandler ange-
schlossen, so muss das Gesamtübersetzungsverhältnis
eingegeben werden.
Verbraucher 1
Consumer 1
L
l
K
k
AK AL
k
k
Prophi
Einspeisung 1
Supply 1
Abb. Messung über Summenstromwandler
Achtung!
m
Bei ungleicher Belastung der Außenleiter sollte
der Strom aus dem am stärksten belasteten Au-
ßenleiter bezogen werden.
Strommessung
Die Strommessung erfolgt wahlweise über ../5A oder
../1A Stromwandler.
Muss zusätzlich zum Prophi der Strom mit einem Am-
peremeter gemessen werden, so muss dieses in Reihe
zum Prophi geschaltet werden.
Verbraucher
Consumer
L
l
K
k
A
Einspeisung
Supply
Abb. Messung mit Amperemeter in Reihe
Verbraucher 2
Consumer 2
l
L
k
K
BK BL
l
l
Einspeisung 2
Supply 2
l
Prophi
k
Seite 9
