Reactive Power Controller
Stufenleistung
Die Stufenleistung ist
die kapazitive Blind-
leistung einer Konden-
satorstufe. Die Stufen-
leistung kann in der er-
weiterten Programmierung für jede Kondensatorstufe
einzeln eingestellt werden. In der Standard-Programmie-
rung wird dann das Stufenverhältnis mit 0:0:0:0 ange-
zeigt.
Einstellbereich

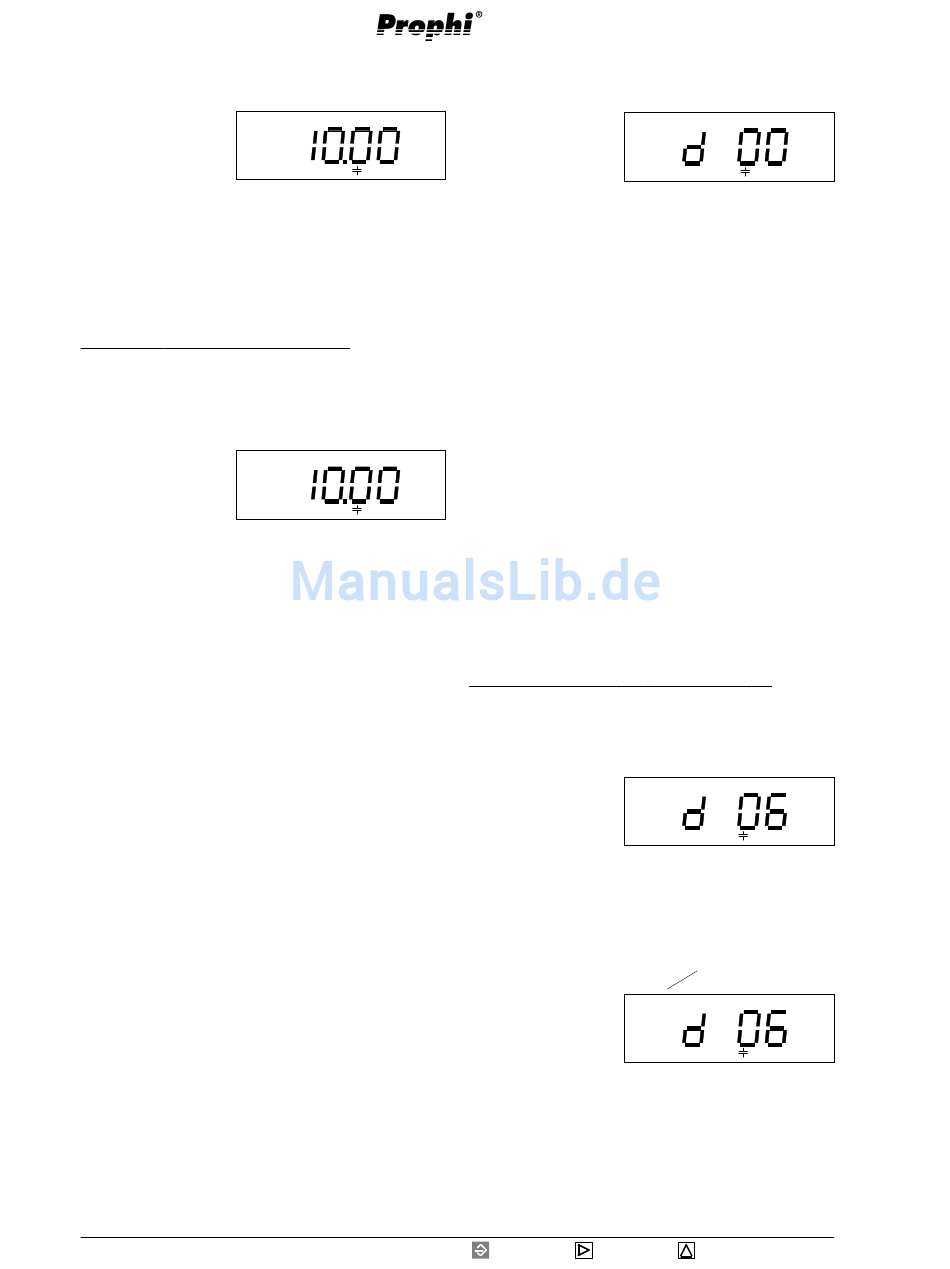

Beispiel: Programmierung Stufenleistung
Mit Taste 3 in der erweiterten Programmierung bis zur
Stufenleistung blättern. Mit Taste 1 bestätigen. In diesem
Beispiel wird für die 1. Kondensatorstufe eine Stufen-
leistung von 10kvar angezeigt.
Mit Taste 2 die zu än-
dernde Ziffer wählen.
Die gewählte Ziffer
blinkt.
Mit Taste 3 die gewählte Ziffer ändern.
Mit Taste 1 kann man den Programmiermode verlassen
und mit Taste 3 weiter in der erweiterten Programmie-
rung blättern.
Seite 28
1
k VAr
Prog
0 var - 9999kvar
1
k VAr
Prog
Verdrosselungsgrad
Der Verdrosselungs-
grad muss nur für ver-
drosselte und kombi-
verdrosselte Kompen-
sationsanlagen einge-
stellt werden. Der Verdrosselungsgrad wird für die ge-
naue Bestimmung des Kondensatorstromes benötigt.
In kombiverdrosselten Kompensationsanlagen wird mit
dem Verdrosselungsgrad auch die Schaltreihenfolge fest-
gelegt. Kondensatorstufen mit hohem und niedrigem Ver-
drosselungsgrad werden abwechselnd geschaltet.
Kondensatorstufen mit dem höheren Verdrosselungsgrad
werden zuerst geschaltet.
Sind mehr als zwei unterschiedliche Verdrosselungsgrade
eingestellt, so werden die Kondensatorstufen mit den
mittleren Verdrosselungsgraden wie unverdrosselte
Kondensatorstufen geschaltet.
Achtung!
Um den Programmieraufwand zu verringern, wird die
Programmierung der 1. Kondensatorstufe für alle folgen-
den Kondensatorstufen übernommen. Danach kann trotz-
dem der Verdrosselungsgrad der folgenden Kondensator-
stufen verändert werden.
Der Verdrosselungsgrad wird für jede Kondensatorstufe
in Prozent ohne Nachkommastelle eingegeben.
Einstellbereich
Beispiel: Programmierung Verdrosselungsgrad
Mit Taste 3 in der erweiterten Programmierung bis zum
Verdrosselungsgrad blättern. In diesem Beispiel wird für
die 1. Kondensatorstufe ein Verdrosselungsgrad von
5,7% angenommen. Für die Programmierung wurden
6% gewählt.
Soll der Verdrosselungsgrad z. B. für die Kondensator-
stufe 2 angezeigt oder programmiert werden, blättert man
mit der Taste 2 zu der gewünschten Kondensatorstufe.
Die ausgewählte Kondensatorstufe wird mit der Taste 1
bestätigt.
Mit Taste 2 die zu än-
dernde Ziffer wählen.
Die gewählte Ziffer
blinkt.
Mit Taste 3 die gewähl-
te Ziffer ändern.
Mit Taste 1 kann man den Programmiermode verlassen
und mit der Taste 3 weiter in der erweiterten Program-
mierung blättern.
= Taste 1
= Taste 2
1
%
Prog
: 0 - 15%
1
%
Prog
2. Kondensatorstufe
2
%
Prog
= Taste 3
