Reactive Power Controller

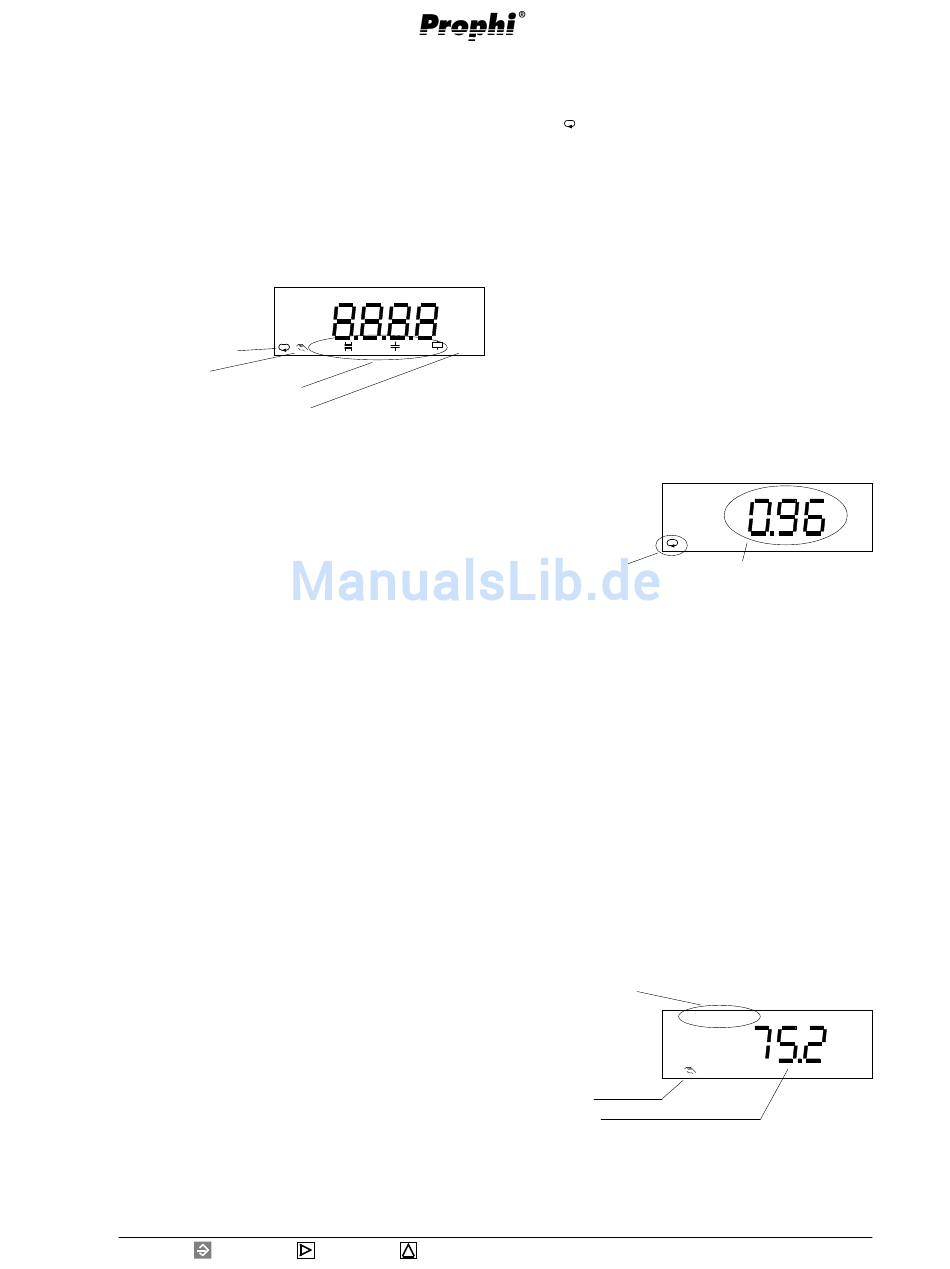

Anzeige und Bedienung

In der Front des Prophi befindet sich die Digitalanzeige
und drei Tasten, mit denen Daten abgefragt und program-
miert werden können.
Befindet man sich im Automatikbetrieb, kann man mit
Taste 1 zwischen den Betriebsarten:

Automatikbetrieb,

Handbetrieb,

Standard-Programmierung und
erweiterte Programmierung
wechseln.
Automatikbetrieb
Handbetrieb
Standard-Programmierung
Erweiterte Programmierung
In der Standard-Programmierung werden häufig benö-
tigte Einstellungen vorgenommen, wie z.B. das Strom-
wandlerverhältnis und die Stufenzahl.
In der erweiterten Programmierung werden Einstellun-
gen vorgenommen, die nur seltener benötigt werden, wie
z.B. die Entladezeit und der Verdrosselungsgrad.
Um aus dem Automatikbetrieb in die erweiterte Pro-
grammierung zu kommen, muss mit der Taste 1 durch
die Standard-Programmierung bis zum Symbol "Prog"
geblättert werden. Mit der Taste 2 wird die Auswahl
bestätigt und man befindet sich in der erweiterten Pro-
grammierung.
= Taste 1
ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 learn 1:1... Prog
ϕ1 ϕ2 ϕ1 ϕ2
= Taste 2 = Taste 3
Automatikbetrieb
Der Automatikbetrieb wird in der Anzeige durch das
Symbol gekennzeichnet.
Im Automatikbetrieb werden:
- der Schaltzustand der Kondensatorstufen,
- der Momentanwert des cos(phi) angezeigt,
- Kondensatorstufen automatisch zu- oder abgeschaltet,
- alle 15 Minuten
die Höchst- und Tiefstwerte,
die Schaltspiele der Kondensatorstufen und
die Schaltzeiten der Kondensatorstufen gespei-
chert.
- mit den Tasten 2 und 3 Messwerte anzeigen.
Es gibt drei Möglichkeiten, um in den Automatikbetrieb
zu kommen:
- nach einer Netzwiederkehr,
- Taste 1 für ca. 2 Sekunden gedrückt halten,
- im Programmiermode für 1Minute keine Taste
betätigen.
cosϕ ϕ ϕ ϕ ϕ
ind
Automatikbetrieb
Handbetrieb
Im Handbetrieb können Kondensatorstufen mit der Taste
3 zugeschaltet und mit der Taste 2 abgeschaltet werden.
Die Zeit zwischen zwei Schaltungen wird nur durch die
programmierte Entladezeit begrenzt. Soll eine Konden-
satorstufe im Handbetrieb zugeschaltet werden und es
läuft noch die Entladezeit, so blinkt während dieser Zeit
die Nummer der dazugehörigen Kondensatorstufe.
Wenn im Handbetrieb keine Kondensatorstufen geschal-
tet wurden, so erfolgt nach 15 Minuten ein automatischer
Rücksprung in den Automatikbetrieb.
Zugeschaltete Kondensatorstufen
ind
Handbetrieb
Blindleistung
1 2 3
ϕ1 ϕ1 ϕ1 ϕ1 ϕ1
Momentanwert des cos(phi)
1 2 3 4 5
k VAr
Seite 17
