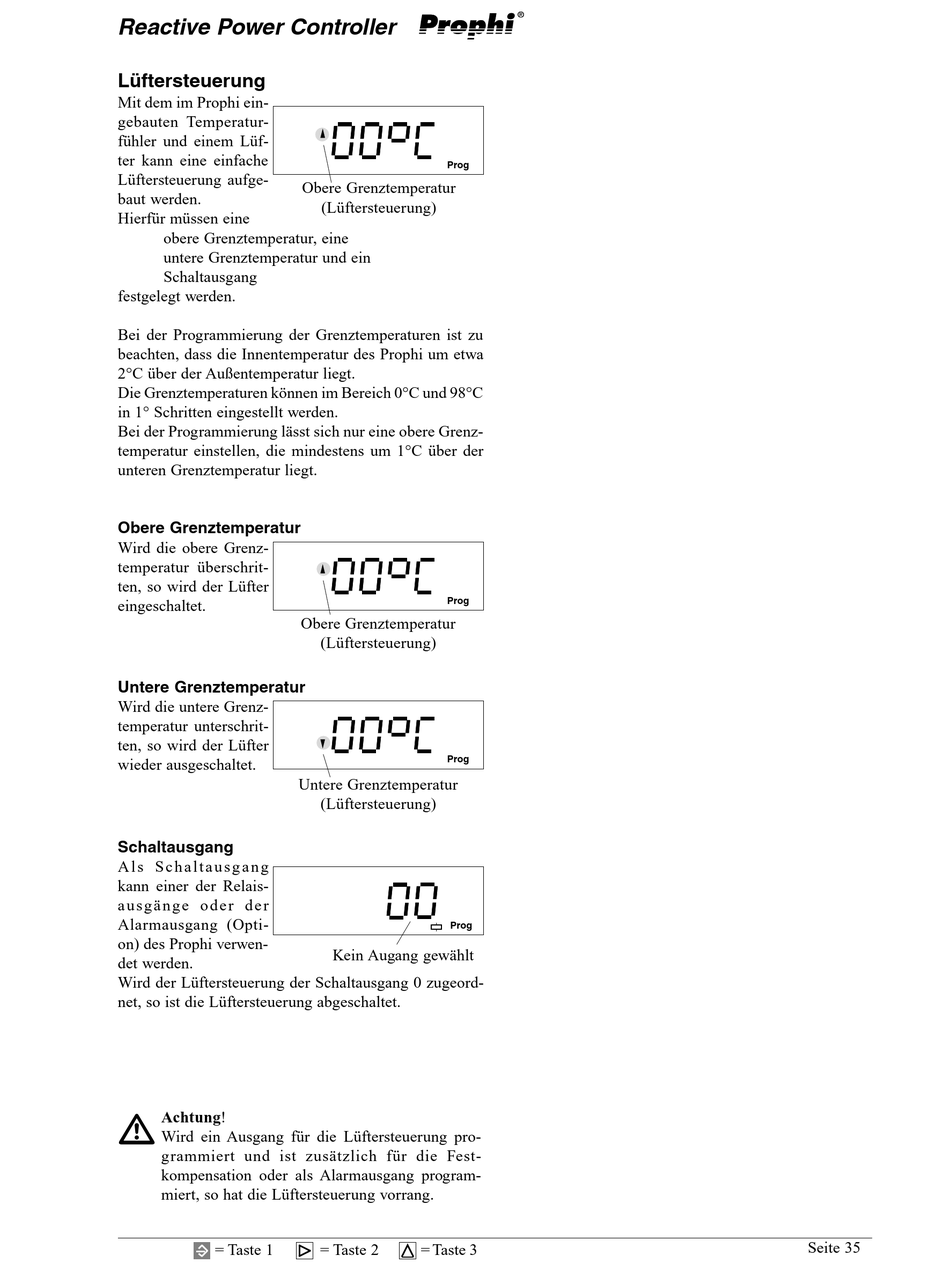

Reactive Power Controller
Lüftersteuerung
Mit dem im Prophi ein-
gebauten Temperatur-
fühler und einem Lüf-
ter kann eine einfache
Lüftersteuerung aufge-
baut werden.
Hierfür müssen eine
obere Grenztemperatur, eine
untere Grenztemperatur und ein
Schaltausgang
festgelegt werden.
Bei der Programmierung der Grenztemperaturen ist zu
beachten, dass die Innentemperatur des Prophi um etwa
2°C über der Außentemperatur liegt.
Die Grenztemperaturen können im Bereich 0°C und 98°C
in 1° Schritten eingestellt werden.
Bei der Programmierung lässt sich nur eine obere Grenz-
temperatur einstellen, die mindestens um 1°C über der
unteren Grenztemperatur liegt.
Obere Grenztemperatur
Wird die obere Grenz-
temperatur überschrit-
ten, so wird der Lüfter
eingeschaltet.
Untere Grenztemperatur
Wird die untere Grenz-
temperatur unterschrit-
ten, so wird der Lüfter
wieder ausgeschaltet.
Schaltausgang
A l s S c h a l t a u s g a n g
kann einer der Relais-
ausgänge oder der
Alarmausgang (Opti-
on) des Prophi verwen-
det werden.
Wird der Lüftersteuerung der Schaltausgang 0 zugeord-
net, so ist die Lüftersteuerung abgeschaltet.
Achtung!
m
Wird ein Ausgang für die Lüftersteuerung pro-
grammiert und ist zusätzlich für die Fest-
kompensation oder als Alarmausgang program-
miert, so hat die Lüftersteuerung vorrang.
= Taste 1
Prog
Obere Grenztemperatur
(Lüftersteuerung)
Prog
Obere Grenztemperatur
(Lüftersteuerung)
Prog
Untere Grenztemperatur
(Lüftersteuerung)
Prog
Kein Augang gewählt
= Taste 2
= Taste 3
Seite 35
