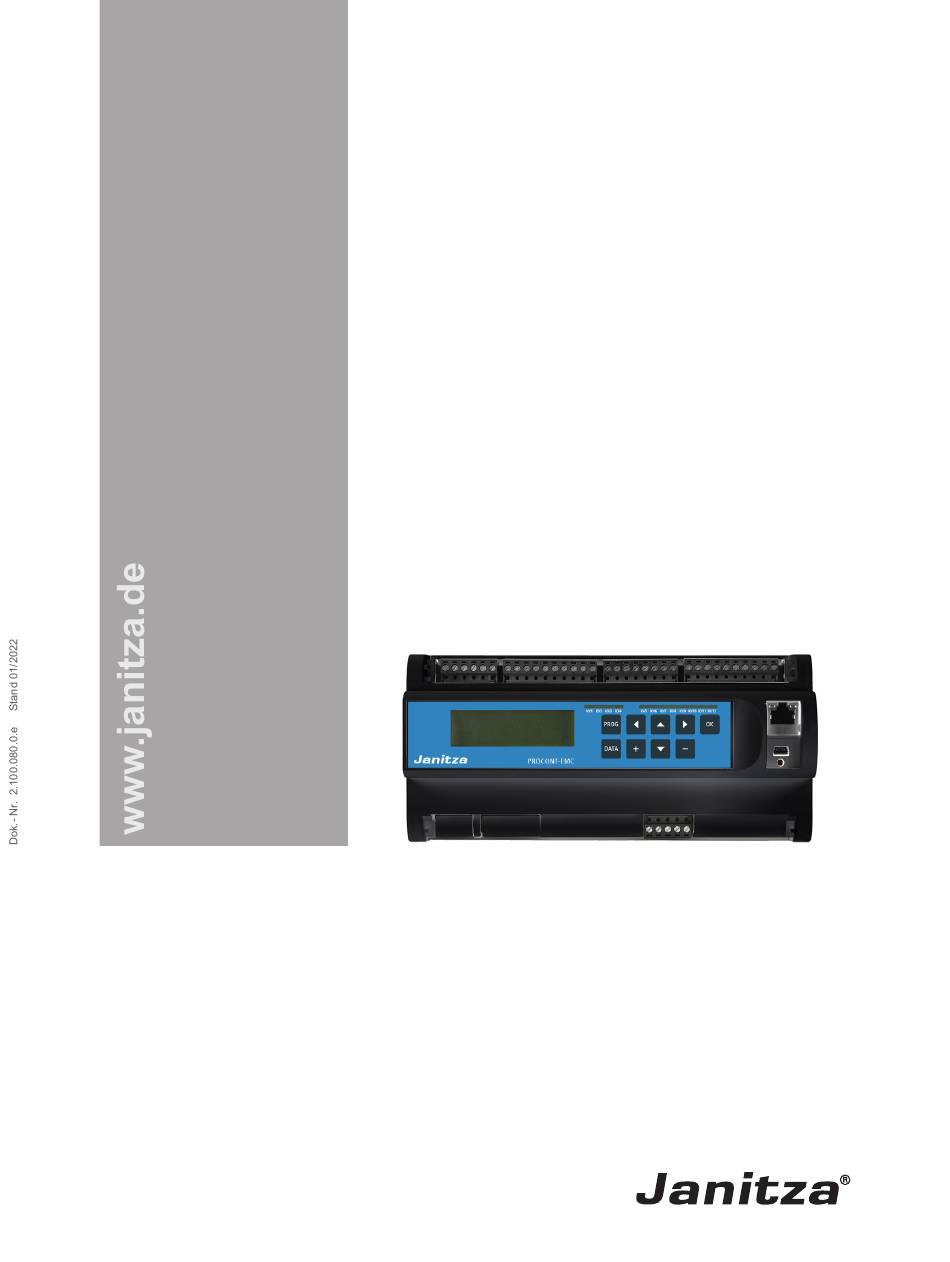

- Seite 1 Energiemanagement-Controller Procont -EMC ® Benutzerhandbuch und technische Daten Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Email: info@janitza.de www.janitza.de...
- Seite 2 Procont -EMC www.janitza.de ® Procont -EMC ® Energiemanagement-Controller Dok.-Nr.: 2.100.080.0.e Stand: 01/2022 Die deutsche Version ist die Originalausführung der Dokumentation...
-
Seite 3: Technische Änderungen Vorbehalten
Informationsstand. Dennoch weisen wir darauf hin, dass die Aktualisierung dieses Dokuments nicht immer zeitgleich mit der technischen Weiterentwicklung unserer Produkte durchgeführt werden kann. Informationen und Spezifikationen können jederzeit geändert werden. Bitte informieren Sie sich über die aktuelle Version unter www.janitza.de. -
Seite 4: Sicherheitshinweise
Lebenszyklus des Geräts. Beachten Sie zu diesem Benutzerhandbuch auch Urheberrechtsvermerk die weiterführende Dokumentation, wie: • Sicherheitshinweise, © 2022 - Janitza electronics GmbH - Lahnau. • Datenblatt, Alle Rechte vorbehalten. • Installationsanleitung, Jede, auch auszugsweise, Vervielfältigung, Be- • Gegebenenfalls Dokumente zu Erweiterungsmo-... -
Seite 5: Defektes Gerät/Entsorgung
Informationen zu Service und Wartung Ihres Geräts finden Sie im Kap. „Service und Wartung“. INFORMATION Defekte oder beschädigte Geräte senden Sie bitte zurück an die Janitza electronics GmbH unter Be- rücksichtigung der Versandvorschriften für Luftfracht und Straße (komplett mit Zubehör). Beachten Sie gesonderte Bestimmungen für Geräte... -
Seite 6: Produktsicherheit
Procont -EMC www.janitza.de ® Produktsicherheit Warn- und Sicherheitshinweise Das Gerät entspricht dem Stand der Technik und Die nachstehend aufgeführten Warnhinweise den anerkannten sicherheitstechnischen Regeln, • finden Sie in der gesamten Dokumentation. trotzdem können Gefahren entstehen. • finden Sie auf den Geräten selbst. - Seite 7 Komponenten kann zu Verletzungen bis hin nung stehen nicht berühren! Leiter aus Einzel- zum Tod oder zu Sachschäden führen! drähten mit Aderendhülsen versehen! • Janitza-Messgeräte oder -Komponenten nicht • Gefährliche Spannungen können in allen für kritische Schalt-, Steuerungs- oder Schutz- mit der Spannungsversorgung verbundenen anwendungen verwenden, bei denen die Schaltungsteilen anstehen.
-
Seite 8: Produktkonformität
-EMC www.janitza.de ® Produktkonformität Elektrotechnisch qualifiziertes Personal Die von der Janitza electronics GmbH an- Um Personen- und Sachschäden zu vermeiden, gewendeten Gesetze, Normen und Richtlinien für darf nur elektrotechnisch qualifiziertes Personal an die Geräte entnehmen Sie der jeweiligen Konformi- Geräten und deren Komponenten, Modulen, Bau- tätserklärung auf www.janitza.de. - Seite 9 Procont -EMC ® WARNUNG WARNUNG Warnung vor unerlaubten Manipulationen oder Verletzungsgefahr oder Beschädigung des unsachgemäßer Verwendung des Geräts oder Messgeräts durch falsche Nutzung! dessen Komponenten! Messgeräte mit Differenzstrommessung können Das Öffnen, Zerlegen oder unerlaubtes bei Überschreitung von Grenzwerten Warnimpulse Manipulieren des Geräts und dessen...
-
Seite 10: Eingangskontrolle
Gebrauch zu Brand oder Ver- ätzungen führen. achtung der Sicherheits- und Warnhinweise voraus. • Die Batterie nur durch gleiche oder von Janitza Nehmen Sie das Aus- und Einpacken mit der üb- empfohlene Typen ersetzen! lichen Sorgfalt ohne Gewaltanwendung und nur •... -
Seite 11: Inhaltsverzeichnis
Procont -EMC ® Inhalt Inhalt ..................................3 Wichtige Informationen ............................. 5 Sicherheitshinweise ............................5 Bestimmungsgemäßer Gebrauch ........................6 Controller Übersicht..............................7 Optionale Ausstattung ..............................7 Anwendungshinweise: .............................. 7 Wartungshinweise: ............................8 Installationshinweise ..............................8 Installation und Inbetriebnahme: ..........................8 Impulswertigkeit .............................. - Seite 12 Procont -EMC www.janitza.de ® 8.11.1 Uhrzeit/Datum: ............................17 8.12 Tarife/Synchronisation ............................ 18 8.12.1 Synchronisation: ............................18 8.12.2 Tarifumschaltung: ............................ 19 8.12.3 Niedertarif: ............................... 19 8.12.4 Sommertarif: ............................19 8.13 USB-Einstellungen ............................19 Bedienung ................................19 Übersicht Anzeigen ............................19 Kontrollen und Momentanwerte ........................20 9.2.1...
-
Seite 13: Wichtige Informationen
Sicherheitshinweise WARNUNG! Nichtbeachtung der Sicherheitshinweise kann zu Lebensgefahr, Verletzungen und Schäden am Gerät führen! Janitza electronics GmbH lehnt jede Haftung für daraus resultierende Ansprüche ab! Elektrische Gefahr! • Gemäß den Sicherheitsbestimmungen und Vorschriften ist das Gerät ausschließlich von qualifiziertem Personal zu installieren! Je nachdem, welcher Anwendungsfall auftritt, müssen bei Gebrauch des Gerätes zusätzliche... -
Seite 14: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der moderne Energiemanagement Controller ist weit mehr als nur ein einfacher Datenlogger zum Aufzeichnen von Zählerdaten. Er ist vielmehr Teil eines nachhaltigen Konzeptes von Janitza für einen effizienten, sparsamen und kostengünstigen Energieeinsatz. Die Montage erfolgt auf einer DIN-Schiene, wobei hier, das gleiche gilt für den Anschluss des Controllers, die jeweiligen nationalen Vorschriften beachtet werden müssen. -
Seite 15: Controller Übersicht
Procont -EMC ® Controller Übersicht Energiemanagement Controller "expert" Procont ® -EMC Technische Daten 12 digitale Eingänge auch als Ausgänge parametrierbar 4 Analogeingänge für Mess-, Sensor- und Umweltdaten RJ-45 Ethernet-Schnittstelle 100 BaseT Standard USB-2 Schnittstelle Steckbare Schraubklemmen ... -
Seite 16: Wartungshinweise
Procont -EMC www.janitza.de ® Wartungshinweise: Das Gerät wird vor der Auslieferung verschiedenen Sicherheitsprüfungen unterzogen und gekennzeichnet. Wird ein Gerät geöffnet, so müssen alle Sicherheitsprüfungen wiederholt werden. Achtung! Für Geräte, die nicht im Herstellerwerk geöffnet wurden, kann keine Gewährleistung übernommen werden. -
Seite 17: Netzwerkeinstellungen
Procont -EMC ® Ausgang: Digital/Analog: Digital: 0/1 für Relaisausgänge Analog: 0-100% für elektronische Lastschütze Beispiel: Ausgang IO5 mit der Lastgruppe 1 verknüpfen: Dig. IO:5 ->Ausgang LG:001 Ansteuern eines elektronischen Lastschützes: Dig. IO:5 Ausgabe: Analog Inv:n bAl:Aus In den Grundeinstellungen wird die 1.Lastgruppe als letzter und die 8.Lastgruppe als erster geschalten. -
Seite 18: Einstellungen
Procont -EMC www.janitza.de ® Einstellungen: Alarmeinstellungen Eingabeauswahl: Alarmeinstell.( 1) 10:00:00 10.05.2014 * Alarmeinstellungen Art:System Prio: 0 HZ: 0.00 kW 10.0m * Eco-Regler Al.:Hauptzähleralarm HT/Wint. Abg.LG: Prio: Alle Alarme können einer Priorität zugeordnet werden. Es gibt 8 verschiedene Prioritäten die man verschiedenen Alarmen zuordnen kann. -
Seite 19: Eco-Regler
Procont -EMC ® Eco-Regler Der Eco-Regler sorgt dafür, dass überschüssige Energie nicht ins Stromnetz eingespeist wird. Die Anschlussleistung für die PV-Anlage findet man im Untermenü „Eco-Regler“. Mit der „↓“ - Taste kommt man zum ersten Ausgang. Mit der „→“ - Taste navigiert man zur Leistung, die mit den „+/-“... -
Seite 20: Ausgang
Procont -EMC www.janitza.de ® Tarif Al (alle), HAT (Haupttarif), NT (Niedertarif) Bez: Bezeichnung Kann nur über die Software geändert werden Impw.: Impulswert Wertigkeit eines Impulses, ist auf dem Zähler angegeben und muss gegebenenfalls mit dem Wandlerverhältnis multipliziert werden. z.B.: Zähler: 10000 imp / kWh => 1000Wh / 10000Imp. = 0,1Wh pro Impuls... -
Seite 21: Tcp/Ip-Einstellungen
Procont -EMC ® 8.4.1 TCP/IP-Einstellungen: DHCP: aktiv, deaktiv Station-Nr.: 0,1, 2, … 250 8.4.2 TCP/IP-Adressen: statische IP-Adresse Mask: Subnetzmaske Standardgateway 8.4.2.1 TCP/IP-Ports: TCP: 10001 FTP: UDP: 50020 MdB: MC0: Mac-Adresse 8.4.3 DNS-Adresse: Hier besteht die Möglichkeit, eine DNS-Adresse einzugeben 8.4.4... -
Seite 22: Procont ® -Emc Mit Procont ® -Lemc-Mb/Mbtcp-40: Externe Zähler: Modbus
Procont -EMC www.janitza.de ® Procont ® -EMC mit Procont ® -LEMC-MB/MBTCP-40: externe Zähler: Modbus Eingabeauswahl: XBus: 1: Modbus C:TCP XBus: 2: Modbus C:Ser 10:00:00 23.03.2016 * Ein/Ausgaenge Adr: Art:EM24 Adr: Art:EM24 Tarif: HT/Winter * Ethernet-Adapter PD:Sy T:0 PD:Sy T:0 Synch-Zeit: 0.9 min... -
Seite 23: Externe Zähler: Mbus
Procont -EMC ® Externe Zähler: MBus Bei der Procont ® -EMC mit Procont ® -LEMC-MB/MBTCP-40 können bis zu 40 Zähler; M-Bus, Modbus-RTU, mit einem Pegelwandler über RS232 ausgelesen werden oder Max.20 Modbus-TCP über TCP/IP. XBus: 2: Modbus C:Ser Eingabeauswahl:... -
Seite 24: Schnittstellen
Procont -EMC www.janitza.de ® Schnittstellen 10:00:00 10.05.2014 Eingabeauswahl: SS1: deaktiv SS2: Sync-GW B: 38400 HZ: 0.00 kW 10.0m * Lastkontrolle * Schaltuhr HT/Wint. Abg.LG: * Schnittstellen 8.9.1 RS232- Schnittstelle(SS1): SS1: deaktiv, Logging Meldeausgabe B: 115200 Baudrate 8.9.1.1 Procont ® -EMC(z): 1.) KNX/EIB:... -
Seite 25: Procont ® - Emc(Z) Mit Procont ® -Lemc-Mb/Mbtcp
Procont -EMC ® Data:8/N/1 Protokoll HW: RS232 Schnittstelle als RS232 oder RS485 8.9.2.1 Procont - EMC(z) mit Procont -LEMC-MB/MBTCP-40: ® ® 1.) Bus-Mst Die Station ist als Bus-Master konfiguriert B: 9600 Baudraten 300, 2400, 9600 Modbus: Datenprotokoll: System, 8/none/1, 8/even/1, 8/odd/1, 8/none/2, 8/even/2, 8/odd/2... -
Seite 26: Tarife/Synchronisation
Procont -EMC www.janitza.de ® 8.12 Tarife/Synchronisation Eingabeauswahl: Synchronisation: Tarifumschaltung: 10:00:00 10.05.2014 * Sondertage Auslös.: extern=IO01 Tarife: nur Hochtarif HZ: 0.00 kW 10.0m * Systemeinstellung. P-Dauer: 15min UST:Lk Verzögerung: HT/Wint. Abg.LG: Tarife/Synchronis. Uhrsynch.:n Sp: 0.0m Sondertarif: Niedertarif: deaktiv Sommertarif: deaktiv Aktivierung: deaktiv 8.12.1 Synchronisation:... -
Seite 27: Tarifumschaltung
Procont -EMC ® 8.12.2 Tarifumschaltung: Tarife: nur Hochtarif nur Hochtarif, Hoch-& Niedt. Hoch- und Niedertarif Somm. Und Win. Sommer- und Wintertarif HT, NT, Som+Wi. Hochtarif, Niedertarif, Sommer und Wintertarif Verzögerung: 0s Verzögerung der Tarifumschaltung in s 8.12.3 Niedertarif: Aktiver Niedertarif:... -
Seite 28: Kontrollen Und Momentanwerte
Procont -EMC www.janitza.de ® Kontrollen und Momentanwerte 10:00:00 24.11.2015 HZ: 0.00 kW 10.0m Uhrzeit und Datum, aktuelle Leistung, Periodenzeit, aktueller Tarif, abgeschaltete Lastgruppen Mit den Cursortasten („↑“ und „↓“) können Sie zwischen den Anzeigen wechseln. 9.2.1 Alarme Hier werden die anstehenden Alarme angezeigt. -
Seite 29: Analoge Eingänge
Procont -EMC ® 9.2.4 Analoge Eingänge: Analog:AI-1 [← →] Analog Input 1 Art: passiv ADC:1023 MoW: 24.1 °C Messwerte an Analogeingänge Analog Input 1 = Bezeichnung Art: passiv, aktiv ADC: 1023 MoW: Momentanwert 9.2.5 Schaltuhr : Zustandsanzeige der jeweiligen Schaltuhr [←... -
Seite 30: Monatsverbrauch (Mvb)
Procont -EMC www.janitza.de ® Mit den Tasten „>“ und „<“ kann man zwischen den Eingängen navigieren, hier wird der Tagesverbrauch angezeigt. 10.1.2 Monatsverbrauch (MVb): MVb:IO 2 [Imp.] [← →] MVb:IO 3 [Imp.] [← →] MVb:IO 1 [Imp.] [← →] 0.000 0.000... -
Seite 31: Netzwerk
Procont -EMC ® RealTimeClock Interne Uhr - Fehler Alarm quittieren, ggf. Gerät neustarten Netz- Uhrzeit-Abfrage fehlgeschlagen werkverbindung kontrollieren und ggf. korrigier. Dupline/Analink Kommunikationsfehler zu den Geräten, Busfehler KNX/EIB-Alarm KNX/EIB-Übertragungsfehler FTP-Client-Alarm FTP-Server nicht erreichbar Netzwerkverbindung kontrollieren und ggf. korrigieren Systemadministrator des Servers kontaktieren 11.2 Netzwerk:... -
Seite 32: Wartung
Mess- und Hilfsspannung und Genaue Fehlerbeschreibung Sie erreichen uns von: Montag bis Donnerstag zwischen 07:45 bis 17:00 und am Freitag zwischen 07:45 bis 15:00 Janitza electronics GmbH Vor dem Polstück 6 35633 Lahnau, Germany Support. Tel.: +49 6441 9642-22 E-Mail: support@janitza.de Webseite: www.janitza.de... -
Seite 33: Energiemanagement Controller Procont ® -Emc
12.2 " Energiemanagement Controller Procont -EMC" ® Energiemanagement Controller von Janitza sind intelligente Systeme, die in erster Linie zur automatisierten Erfassung und Aufzeichnung von Energiedaten unterschiedlichster Medien wie Strom, Gas, Wasser, Wärme usw. entwickelt wurden. Zusätzlich können Netzdaten wie Strom, Spannung, cos Phi, Wirk-, Schein-, Blindleistung, Umwelt- und Sensordaten wie (Temperatur, Feuchte, Füllstand) -
Seite 34: Technische Daten
Procont -EMC www.janitza.de ® 13 Technische Daten: 12 digitale Ein/Ausgänge frei parametrierbar als Verbraucherausgänge (max. 8) 24VDC/50mA, Betriebs-, Stör- oder Alarmausgänge, oder als Eingänge 24VDC, 6mA verz. 10mS (25Hz.) für EVU-Arbeits- und Synchronimpuls für Tarifumschaltung, als S0-Impulseingänge für Zählererfassung, für diverse logische Verknüpfungsfunktionen oder als Betriebs-, Stör- oder... -
Seite 35: Anschlusspläne
Procont -EMC ® 14 Anschlusspläne 27 / 31... - Seite 36 Procont -EMC www.janitza.de ® 28 / 31...
-
Seite 37: Notizen
Procont -EMC ® 15 Notizen: 30 / 31... - Seite 38 Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Email: info@janitza.de www.janitza.de Dok.-Nr. 2.100.080.0.e | Stand 01/2022 | Technische Änderungen vorbehalten. Den aktuellsten Status des Dokuments finden Sie im Download-Bereich auf www.janitza.de.
