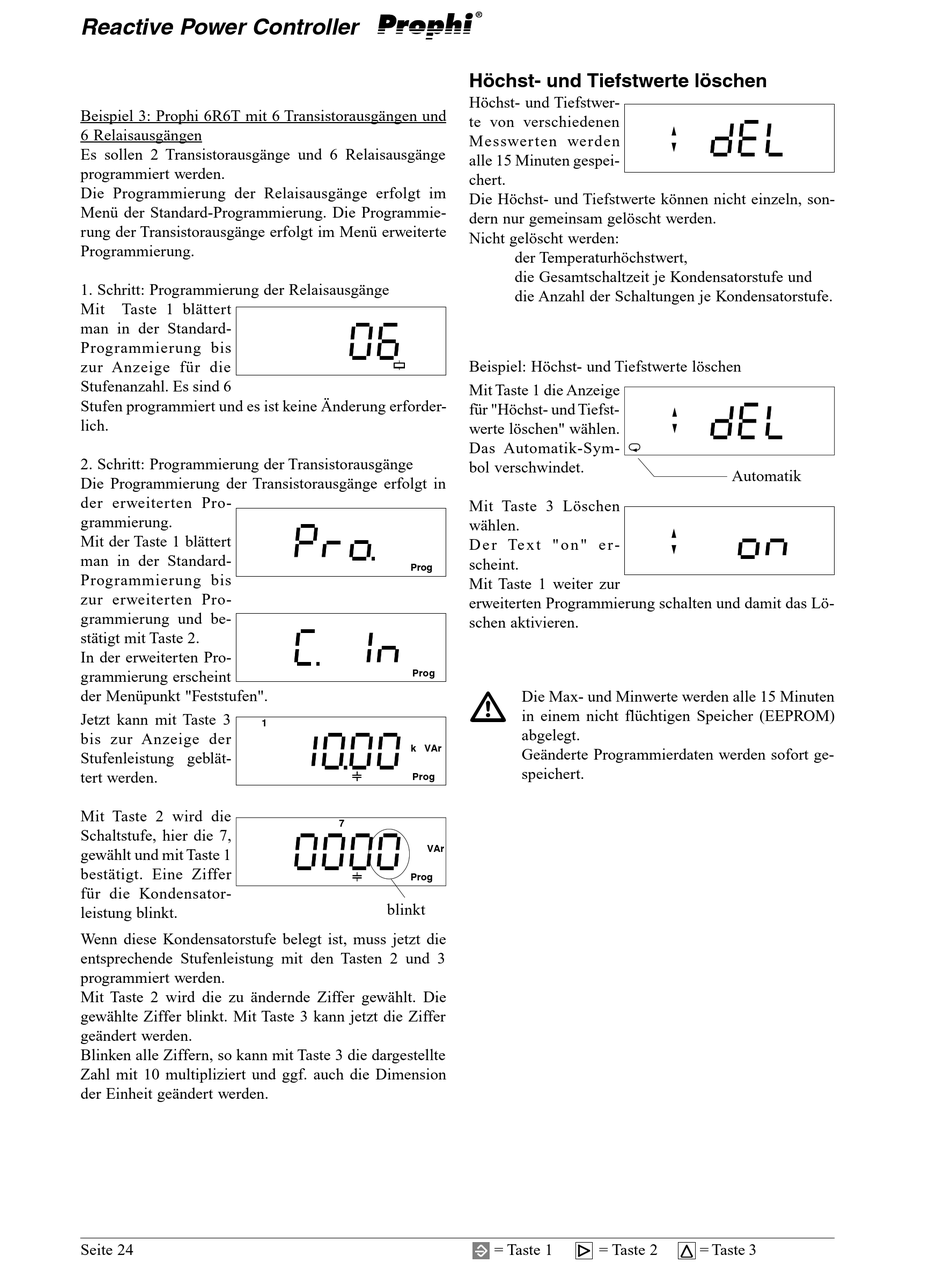

Reactive Power Controller
Beispiel 3: Prophi 6R6T mit 6 Transistorausgängen und
6 Relaisausgängen
Es sollen 2 Transistorausgänge und 6 Relaisausgänge
programmiert werden.
Die Programmierung der Relaisausgänge erfolgt im
Menü der Standard-Programmierung. Die Programmie-
rung der Transistorausgänge erfolgt im Menü erweiterte
Programmierung.
1. Schritt: Programmierung der Relaisausgänge
Mit
Taste 1 blättert
man in der Standard-
Programmierung bis
zur Anzeige für die
Stufenanzahl. Es sind 6
Stufen programmiert und es ist keine Änderung erforder-
lich.
2. Schritt: Programmierung der Transistorausgänge
Die Programmierung der Transistorausgänge erfolgt in
der erweiterten Pro-
grammierung.
Mit der Taste 1 blättert
man in der Standard-
Programmierung bis
zur erweiterten Pro-
grammierung und be-
stätigt mit Taste 2.
In der erweiterten Pro-
grammierung erscheint
der Menüpunkt "Feststufen".
Jetzt kann mit Taste 3
bis zur Anzeige der
Stufenleistung geblät-
tert werden.
Mit Taste 2 wird die
Schaltstufe, hier die 7,
gewählt und mit Taste 1
bestätigt. Eine Ziffer
für die Kondensator-
leistung blinkt.
Wenn diese Kondensatorstufe belegt ist, muss jetzt die
entsprechende Stufenleistung mit den Tasten 2 und 3
programmiert werden.
Mit Taste 2 wird die zu ändernde Ziffer gewählt. Die
gewählte Ziffer blinkt. Mit Taste 3 kann jetzt die Ziffer
geändert werden.
Blinken alle Ziffern, so kann mit Taste 3 die dargestellte
Zahl mit 10 multipliziert und ggf. auch die Dimension
der Einheit geändert werden.
Seite 24
Prog
Prog
1
k VAr
Prog
7
VAr
Prog
blinkt
Höchst- und Tiefstwerte löschen
Höchst- und Tiefstwer-
te von verschiedenen
Messwerten werden
alle 15 Minuten gespei-
chert.
Die Höchst- und Tiefstwerte können nicht einzeln, son-
dern nur gemeinsam gelöscht werden.
Nicht gelöscht werden:
der Temperaturhöchstwert,
die Gesamtschaltzeit je Kondensatorstufe und
die Anzahl der Schaltungen je Kondensatorstufe.
Beispiel: Höchst- und Tiefstwerte löschen
Mit Taste 1 die Anzeige
für "Höchst- und Tiefst-
werte löschen" wählen.
Das Automatik-Sym-
bol verschwindet.
Mit Taste 3 Löschen
wählen.
D e r Te x t " o n " e r-
scheint.
Mit Taste 1 weiter zur
erweiterten Programmierung schalten und damit das Lö-
schen aktivieren.
Die Max- und Minwerte werden alle 15 Minuten
m
in einem nicht flüchtigen Speicher (EEPROM)
abgelegt.
Geänderte Programmierdaten werden sofort ge-
speichert.
= Taste 1
= Taste 2
Automatik
= Taste 3
