Stufenleistung

Die Stufenleistung ist
die kapazitive Blind-
leistung einer Konden-
satorstufe. Die Stufen-
leistung kann in der
Standard-Programmierung nur für die erste Kondensator-
stufe oder in der erweiterten Programmierung für jede
Kondensatorstufe einzeln eingegeben werden. Gibt man
die Stufenleistung nur für die erste Kondensatorstufe ein,
so werden die folgenden Kondensatorleistungen durch
das Stufenverhältnis festgelegt. Die Stufenleistung einer
Kondensatorstufe errechnet sich dann aus der Kondensa-
torleistung der 1. Stufe und dem dazugehörigen Stufen-
verhältnis.
Einstellbereich
Beispiel 1
Leistung der 1. Kondensatorstufe = 10kvar
Stufenverhältnisse
Alle folgenden Kondensatorstufen haben die Leistung:
Beispiel 2
Leistung der 1. Kondensatorstufe = 20kvar
Stufenverhältnisse
Die Kondensatorstufen haben dann die Leistungen:
1. Kondensatorstufe
2. Kondensatorstufe
3. Kondensatorstufe
4. Kondensatorstufe
5. Kondensatorstufe
usw.

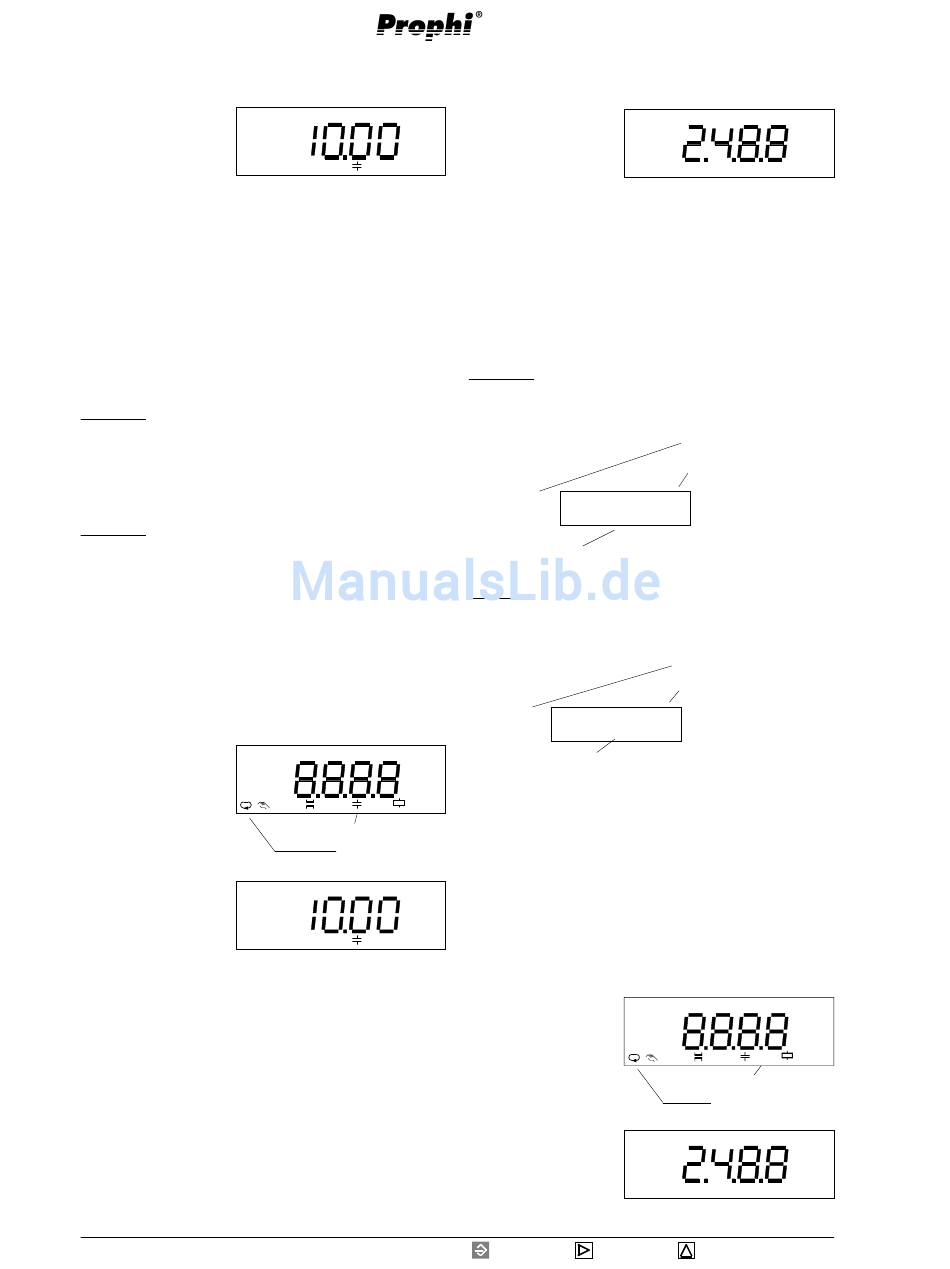

Beispiel: Programmierung Stufenleistung
Mit Taste 1 die Anzeige
für die Stufenleistung
wählen.
Das Automatik-Sym-
bol verschwindet.
Mit Taste 2 das zu än-
dernde Zeichen wäh-
len. Die gewählte Zif-
fer blinkt.
Mit Taste 3 die gewähl-
te Ziffer ändern.
Blinken alle Ziffern, so wird die Kommastelle der einge-
stellten Zahl verschoben.
Seite 22
k VAr
0var - 9999kvar
= 1:1:1:1:1....
= 10kvar
= 1:2:4:8:8....
= 20kvar
= 40kvar
= 80kvar
= 160kvar
= 160kvar
learn 1:1... Prog
ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2
Stufenleistung
Automatik
k VAr
Stufenverhältnis
Das Stufenverhältnis
gibt das Verhältnis der
Kondensatorleistungen
zwischen den Konden-
satorstufen an. Als Be-
zug wird die Kondensatorleistung der 1. Kondensator-
stufe genommen. Die Stufenverhältnisse sind bis zur
fünften Stufe für jede Stufe einzeln einstellbar.
Einstellbereich
In der Anzeige werden nur die Stufenverhältnisse für die
Kondensatorstufen 2, 3, 4 und 5 angezeigt.
Das Stufenverhältnis für die 1. Kondensatorstufe ist im-
mer 1.
Beispiel 1
Die Stufenverhältnisse sind mit 1:2:4:8:8:8... program-
miert und in der 4-stelligen Anzeige wird nur der Teil
"2:4:8:8" dargestellt.
1 . 2 . 4 . 8 . 8 . 8....
Wird in der Anzeige dargestellt.
Beispiel 2
Die Stufenverhältnisse sind mit 1:2:0:2:2:2... program-
miert. In der 4-stelligen Anzeige wird nur der Teil
"2:0:2:2" dargestellt.
1 . 2 . 0 . 2 . 2 . 2....
Wird in der Anzeige dargestellt.
Wenn die 1. Kondensatorstufe eine Leistung von 10kvar
hat, ergeben sich für die folgenden Kondensatorstufen
die Leistungen:
1. Kondensatorstufe
2. Kondensatorstufe
3. Kondensatorstufe
4. Kondensatorstufe
5. Kondensatorstufe
usw.
Beispiel: Programmierung Stufenverhältnis
Mit Taste 1 die Anzeige
für das Stufenverhältnis
wählen.
Das Automatik-Sym-
bol verschwindet.
Mit Taste 2 die zu än-
dernde Ziffer wählen.
Die gewählte Ziffer
blinkt.
Mit Taste 3 die gewähl-
te Ziffer ändern.
= Taste 1 = Taste 2
1:1...
: 0 - 9
1. Kondensatorstufe
5. Kondensatorstufe
1. Kondensatorstufe
5. Kondensatorstufe
= 10kvar
= 20kvar
= 0kvar
= 20kvar
= 20kvar
ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 learn 1:1... Prog
Stufenverhältnis
Automatik
1:1...
= Taste 3
