Reactive Power Controller

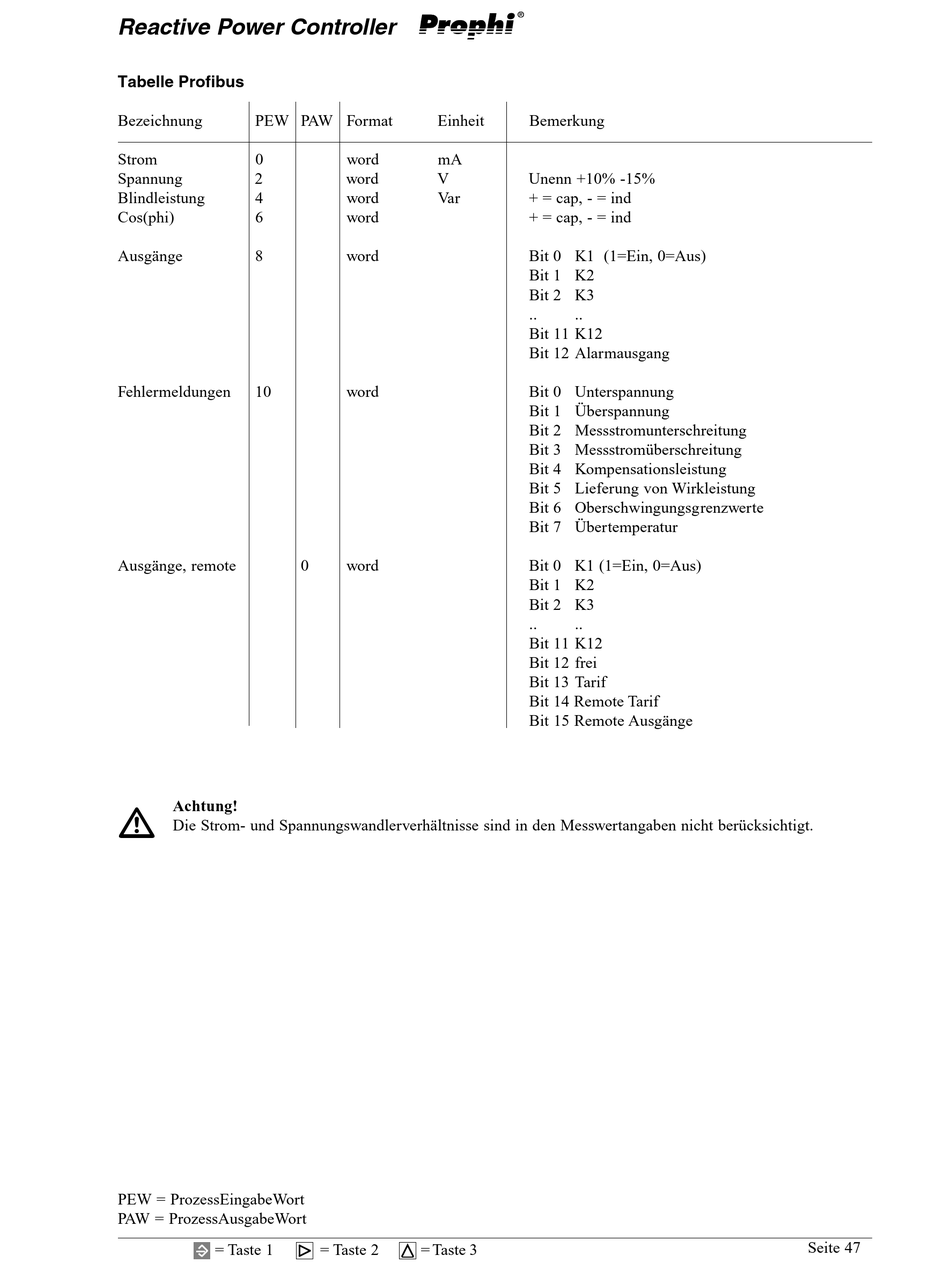

Tabelle Profibus

Bezeichnung PEW PAW Format
Strom 0
Spannung 2
Blindleistung 4
Cos(phi) 6
Ausgänge 8
Fehlermeldungen 10
Ausgänge, remote
Achtung!
m
Die Strom- und Spannungswandlerverhältnisse sind in den Messwertangaben nicht berücksichtigt.
PEW = ProzessEingabeWort
PAW = ProzessAusgabeWort
= Taste 1
Einheit
word mA
word V
word Var
word
word
word
0 word
= Taste 2 = Taste 3
Bemerkung
Unenn +10% -15%
+ = cap, - = ind
+ = cap, - = ind
Bit 0 K1 (1=Ein, 0=Aus)
Bit 1 K2
Bit 2 K3
.. ..
Bit 11 K12
Bit 12 Alarmausgang
Bit 0 Unterspannung
Bit 1 Überspannung
Bit 2 Messstromunterschreitung
Bit 3 Messstromüberschreitung
Bit 4 Kompensationsleistung
Bit 5 Lieferung von Wirkleistung
Bit 6 Oberschwingungsgrenzwerte
Bit 7 Übertemperatur
Bit 0 K1 (1=Ein, 0=Aus)
Bit 1 K2
Bit 2 K3
.. ..
Bit 11 K12
Bit 12 frei
Bit 13 Tarif
Bit 14 Remote Tarif
Bit 15 Remote Ausgänge
Seite 47
