Schaltausgänge
Der Blindleistungsreg-
ler Prophi kann mit bis
zu 12 Schaltausgängen
ausgerüstet sein.
Schaltausgänge
Die Schaltausgänge können wahlweise mit Relais- und
Transistorausgängen bestückt sein.
Ob ein Gerät mit Relaisausgängen oder Transistoraus-
gängen bestückt ist, ist in der Anzeige nicht ablesbar.
Die Bestückung ist nur aus dem Anschlussbild auf der
Gehäuserückseite des Prophi zu ersehen.
Der Prophi ist in drei Varianten für die Schaltausgänge
lieferbar.
1. Nur Relaisausgänge
2. Nur Transistorausgänge
3. Relais- und Transistorausgänge gemischt
In den Menüs Standard-Programmierung können nur die
Varianten 1 und 2 programmiert werden.
Im gemischten Betrieb sind die Schaltausgänge mit den
kleineren Nummern immer die Relaisausgänge.
Die Relaisausgänge im gemischten Betrieb werden im
Menü der Standard-Programmierung und Transistoraus-
gänge werden im Menü der erweiterten Programmierung
eingestellt. Die Programmierung der Transistorausgänge
erfolgt indirekt über die Stufenleistung der Schaltaus-
gänge. Für Transistorausgänge an die kein Halbleiter-
schalter angeschlossen ist, wird eine Kondensatorleistung
von 0kvar eingegeben.
Bestückung der Schaltausgänge
Variante 1 2 3 4 5 6 7 8 9 10 11 12
3R R R R
3T T T T
6R R R R R R R
6T T T T T T T
6R6T R R R R R R T T T
12R R R R R R R R R R
12T T T T T T T T T T
T= Transistorausgang
R= Relaisausgang
Abb. Bestückungsvarianten der Schaltausgänge
= Taste 1
T T T
R R R
T T T
= Taste 2 = Taste 3
Beispiel 1. Prophi mit 12 Relaisausgängen
Von den 12 vorhandenen Relaisausgängen sollen nur 10
belegt werden.
Die Programmierung und Anzeige der Schaltausgänge
erfolgt im Menü der Standard-Programmierung.

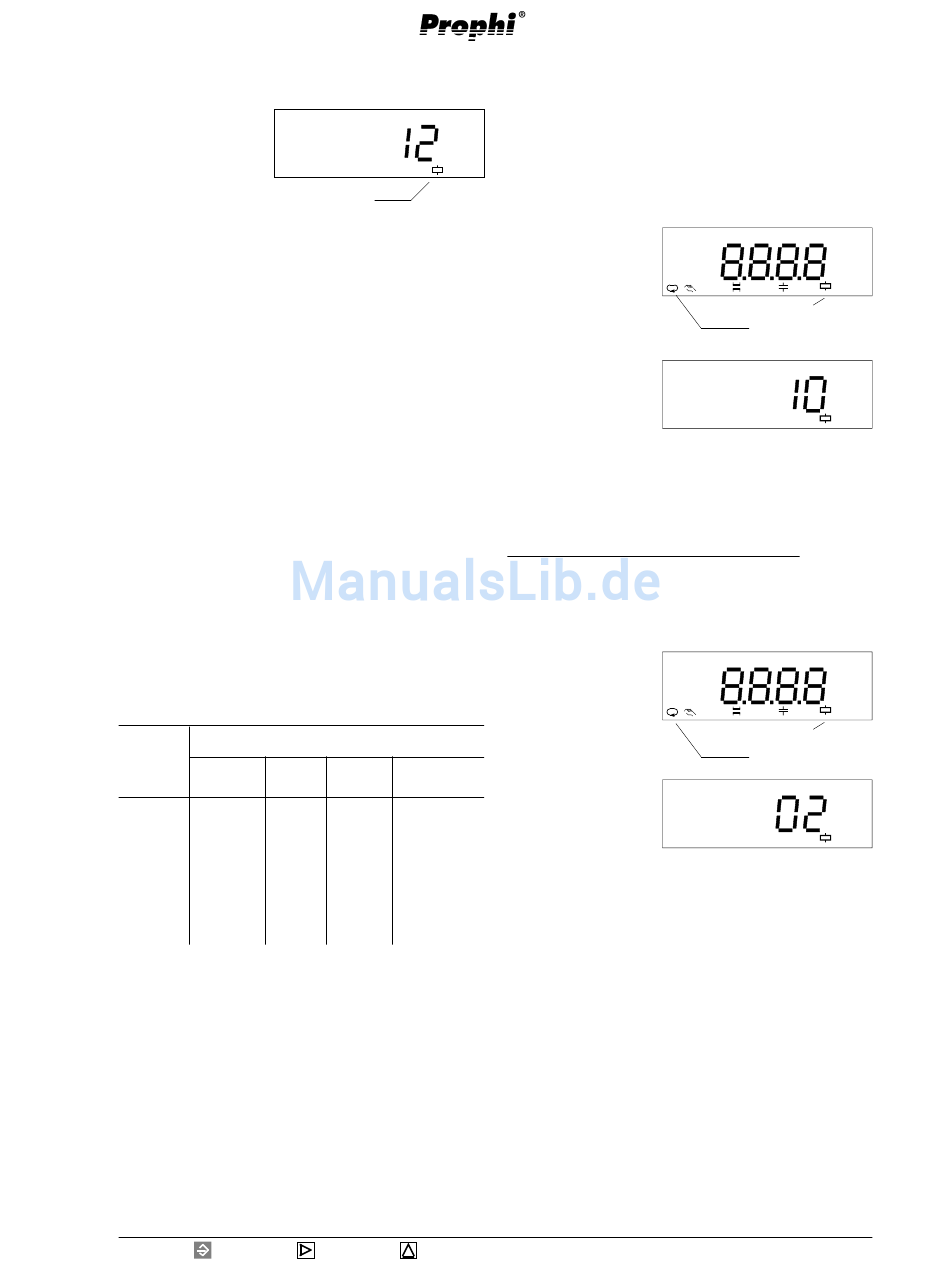

Mit Taste 1 die Anzeige
für die Schaltausgänge
wählen.
Das Automatik-Sym-
bol verschwindet.
Mit Taste 2 die zu än-
dernde Ziffer wählen.
Die gewählte Ziffer
blinkt.
Mit Taste 3 die gewähl-
te Ziffer ändern.
Beispiel 2. Prophi mit 3 Transistorausgängen
Überprüfen, ob auch 3 Transistorausgänge programmiert
sind.
Die Programmierung und Anzeige der Schaltausgänge
erfolgt im Menü der Standard-Programmierung.
Mit Taste 1 blättert
man bis zur Anzeige für
die Stufenanzahl.
Das Automatik-Sym-
bol verschwindet.
Es sind nur 2 Stufen
programmiert!
Mit Taste 2 die zu än-
dernde Ziffer wählen.
Die gewählte Ziffer
blinkt.
Mit Taste 3 die gewähl-
te Ziffer ändern.
ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 learn 1:1... Prog
Schaltausgänge
Automatik
learn 1:1... Prog
ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2 ϕ1 ϕ2
Schaltausgänge
Automatik
