Reactive Power Controller
Stromwandler-Verhältnis
Am Messeingang der
Strommessung können
/5A und /1A Strom-
wandler angeschlossen
werden. Um eine kor-
rekte Strom- und Leistungsanzeige zu bekommen, muss
das Stromwandlerverhältnis des angeschlossenen Strom-
wandlers am Prophi eingestellt werden. Wird der Strom
über einen Summenstromwandler gemessen, so muss das
Gesamtübersetzungsverhältnis eingestellt werden.
Beispiel 1: Stromwandler 500/5A
Das Stromwandlerverhältnis errechnet sich dann aus
500A : 5A = 100
Am Gerät muss ein Stromwandlerverhältnis von 100 ein-
gestellt werden.
Beispiel 2: Stromwandler 200/1A
Das Stromwandlerverhältnis errechnet sich dann aus
200A : 1A = 200
Am Gerät muss ein Stromwandlerverhältnis von 200 ein-
gestellt werden.
Beispiel 3: Summenstromwandler
Wandler 1
200/5A
Wandler 2
400/5A
Summenwandler
5+5/5A
Das Stromwandlerverhältnis errechnet sich dann aus
(200A + 400A) : 5A
600A : 5A = 120
Am Gerät muss ein Stromwandlerverhältnis von 120 ein-
gestellt werden.

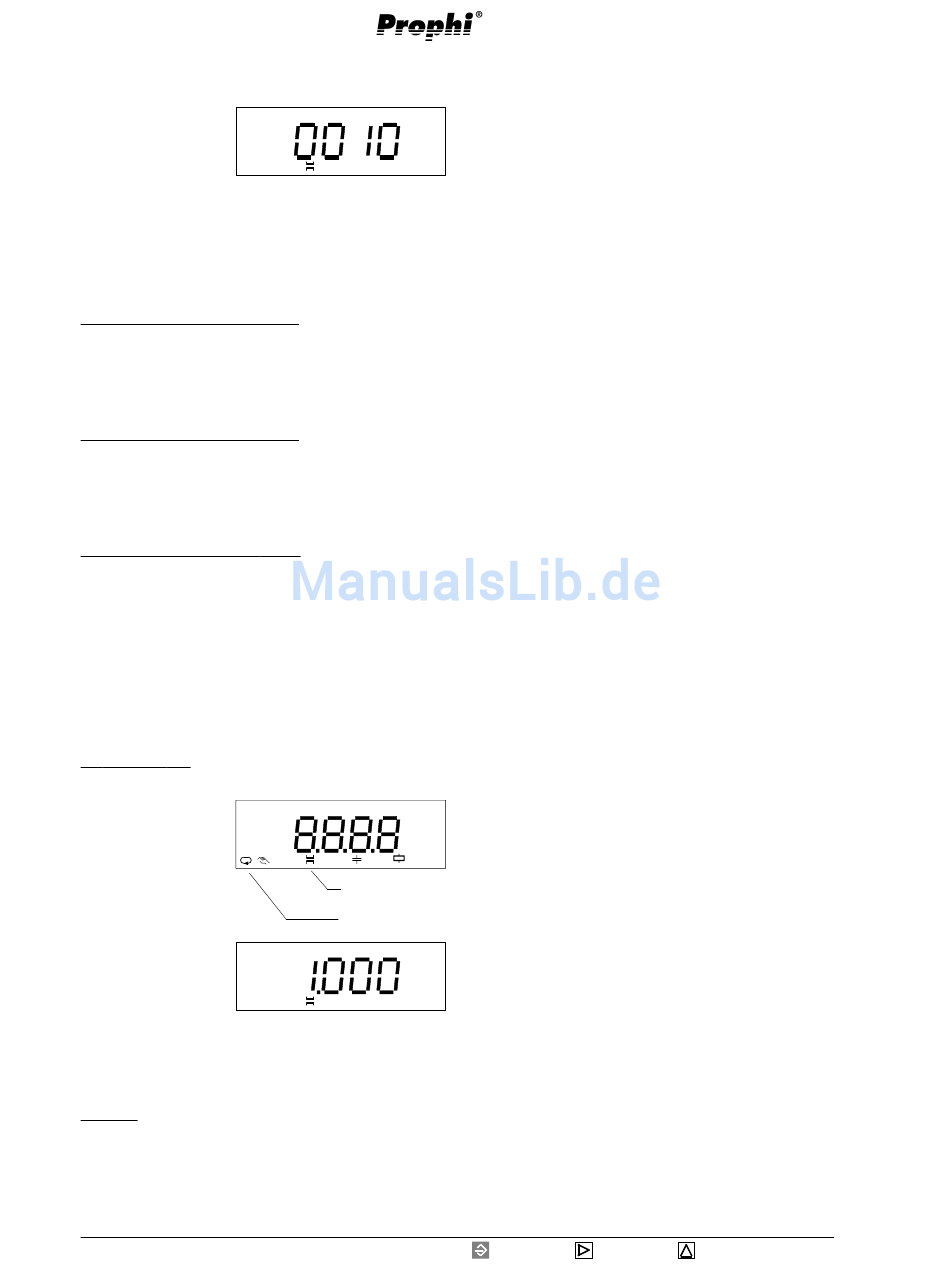

Programmierung
Beispiel: Stromwandlerverhältnis 1000
Mit Taste 1 die Anzeige
für das Stromwandler-
verhältnis wählen.
Das Automatik-Sym-
bol verschwindet.
Mit Taste 2 das zu än-
dernde Zeichen wäh-
len. Das gewählte Zei-
chen blinkt.
Mit Taste 3 das gewähl-
te Zeichen ändern.
Stromwandlerverhältnisse ab 1000 werden automatisch
mit einem Komma dargestellt.
Beispiel:
Stromwandlerverhältnis = 1200
1200 = 1.200k
Darstellung in der Anzeige "1.200k"
Seite 20
ϕ ϕ ϕ ϕ ϕ 1 ϕ ϕ ϕ ϕ ϕ 2
learn
1:1...
Prog
Stromwandler-
verhältnis
Automatik
k
= Taste 1
= Taste 2
= Taste 3
