Reactive Power Controller
Baudrate
Die Einstellung der
Baudrate ist nur für das
Modbus RTU Protokoll
gültig.
Für das Profibus DP V0 Protokoll wird die am Prophi
vorgewählt Baudrate nicht verwendet. Die Baudrate für
das Profibus DP V0 Protokoll wird vom Mastergerät
(z.B. SPS) festgelegt und dem Prophi mitgeteilt.
Beispiel: Baudrate wählen.
Mit Taste 3 in der "er-
weiterten Prog ram-
mierung" bis zur Gerä-
teadresse blättern.
Dann mit Taste 2 bis
zur Baudrate blättern.
Mit Taste 1 die Auswahl bestätigen.

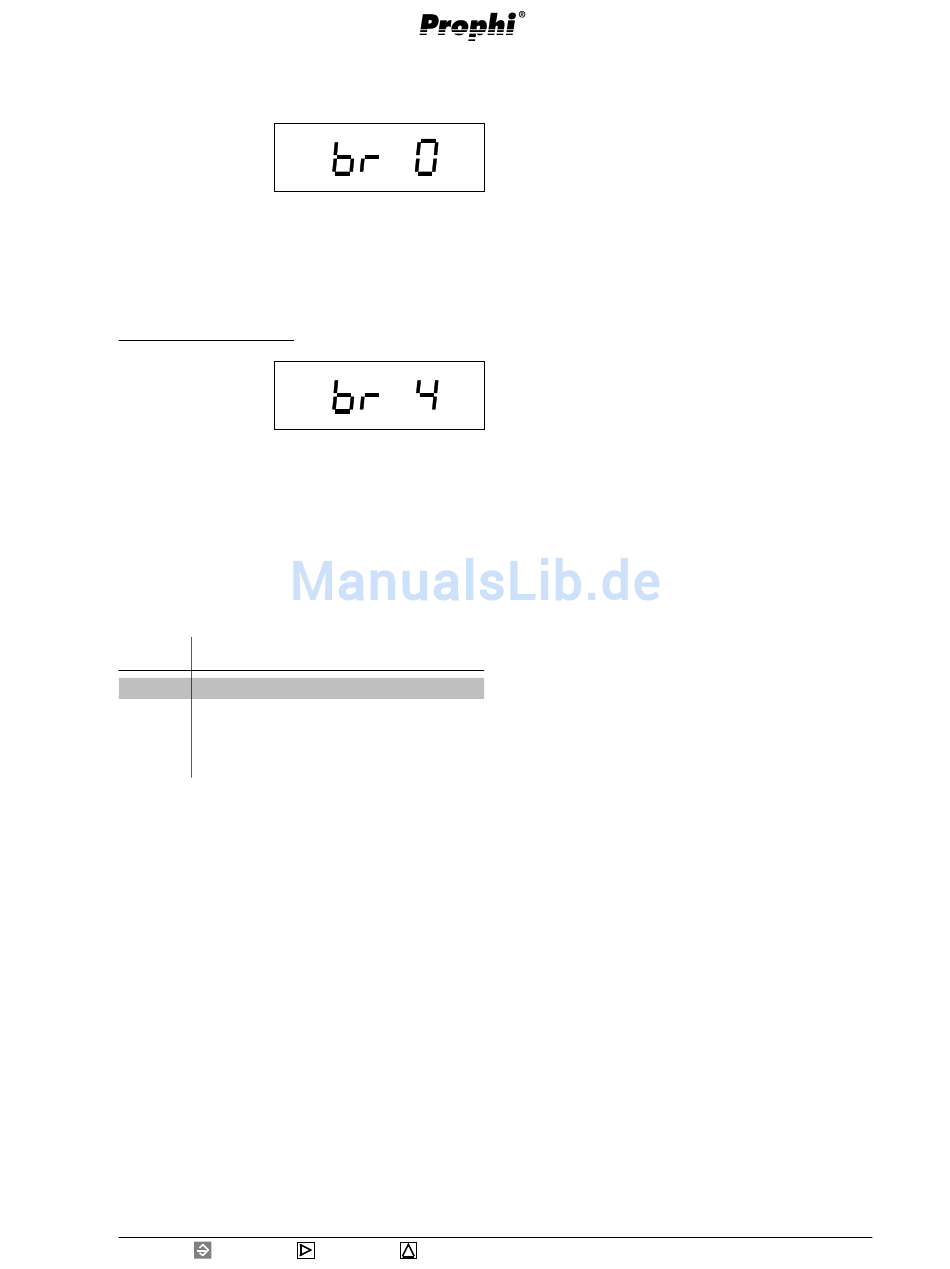

In diesem Beispiel wird die Baudrate 4 = 115.2kbps
angezeigt. Die Ziffer blinkt.
Mit Taste 3 die Baudrate (0, 1, 2, 3 oder 4) auswählen.
Betätigt man die Taste 1 für ca. 2 Sekunden, so wird die
Änderung gespeichert und der Prophi ist im Automa-
tikbetrieb.
Nummer
Einstellbare Baudrate für Modbus RTU
0
1
2
3
4
= Taste 1
9.6
kbps
19.2
kbps
38.4
kbps
57.6
kbps
115.2 kbps
= Taste 2
= Taste 3
Modbus RTU
Übertragungsart
RTU-Modus mit CRC-Check
Übertragungparameter
Baudrate
: 9.6, 19.2, 38.4, 57.6, 115.2kbps
Datenbits
: 8
Parität
: keine
Stopbits
: 2
Realisierte Funktionen
Read Holding Register, Function 03
Preset Single Register, Function 06
Preset Multiple Register, Function 16
Datenformate
char
: 1 Byte (0 .. 255)
word : 2 Byte (-32768 .. +32767)
long
: 4 Byte (-2 147 483 648 .. +2 147 483 647)
Die Reihenfolge der Bytes ist Highbyte vor Lowbyte
Profibus DP V0
Der Prophi ist ein Slave-Gerät und entspricht der Feld-
busnorm PROFIBUS DP V0, DIN E 19245 Teil 3. Durch
die PROFIBUS Nutzerorganisation wurde der Prophi
mit folgenden Einträgen gelistet:
Gerätebezeichnung : Prophi
Ident-Nummer
GSD
Die GSD-Datei ist eine gerätespezifische Datei, in der
die Übertragungsparameter und die Art der Messdaten
vereinbart sind. Die GSD-Datei für den Prophi mit der
Option "Schnittstelle" gehört zum Lieferumfang.
Bei der Programmerstellung für die SPS (Master) wird
die GSD-Datei in das SPS Programm eingebunden.
: 04B9 HEX
: PROF04B9.GSD
